o deslocamento total da fase do sinal no circuito deve estar entre 0 e Π.

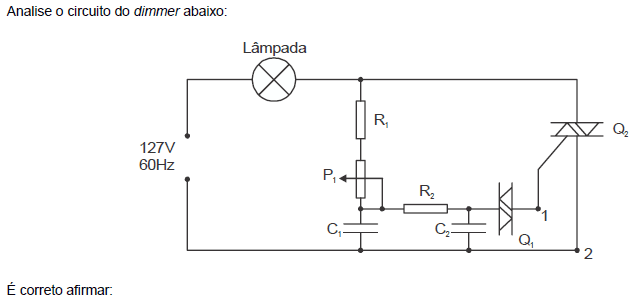

O TRIAC só conduz nos semiciclos positivos de tensão da rede.
O DIAC serve para que a corrente alternada que atravessa o TRIAC não retorne para o circuito RC de disparo, pois ele é unidirecional.
O DIAC dispara quando C2 atinge a sua tensão de breakover.
O catodo do TRIAC, identificado pelo número 1, deve permanecer com um nível mínimo de tensão durante a sua condução.
O terminal gate do TRIAC está identificado pelo número 2.
o ganho do circuito em malha fechada deve ser igual a 1.

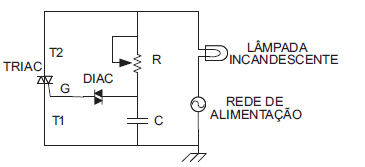

O circuito da figura é um controlador de intensidade luminosa, na qual uma lâmpada incandescente é usada como carga. Para realizar essa função, usam-se dispositivos eletrônicos conhecidos como Triac e Diac, representados na mesma figura. O circuito de controle é feito através de uma malha defasadora RC, com R variável, que atrasa a tensão no capacitor em relação à tensão da rede de alimentação.
Nesses termos, o Triac é disparado

O filtro de reconstrução apropriado para tratar o sinal analógico na saída desse circuito é um filtro passa-baixas.
Com relação a circuitos retificadores, os quais podem ser usados em diversas configurações, pode-se afirmar:
Um circuito retificador de meia onda é aquele circuito que deixa passar os ciclos positivos da forma de onda de entrada, convertendo os ciclos positivos e negativos da entrada à mesma polaridade na saída. Sua tensão de pico inverso é igual à tensão média.
Um circuito dobrador de tensão é um circuito que divide a tensão de saída pela metade.
Um circuito limitador de tensão é um circuito que limita o valor da tensão de entrada a partir de um valor especificado na saída.

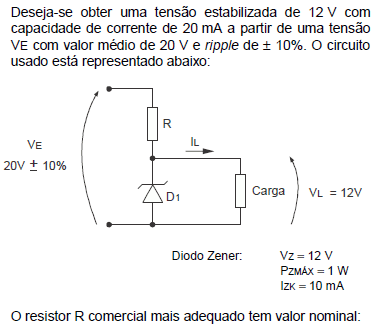

Um circuito regulador de tensão é um circuito que mantém a tensão de saída mesmo que a tensão de entrada varie.
Um circuito retificador de onda completa é um circuito que deixa passar os ciclos positivos da forma de onda de entrada, bloqueando os ciclos negativos.

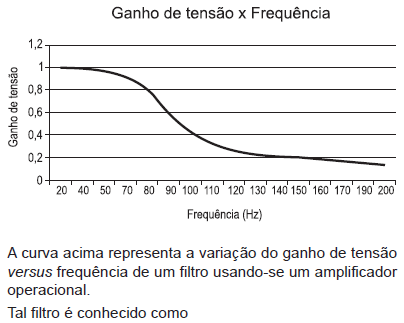

Chebyshev
rejeita-faixa
passa-altas
passa-faixa
passa-baixas
Nessa condição, a frequência de corte aproximada do filtro é
1 kHz.
50 kHz.
20 kHz.
10 kHz.
100 kHz.
segue abaixo

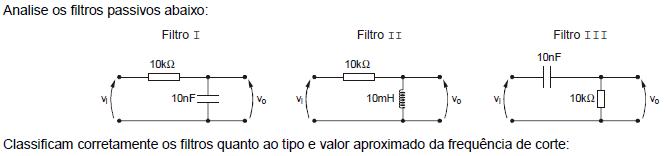

Filtro Passa Baixa; ùc = 10 rad/s.
Filtro Passa Alta; ùc = 10 rad/s.
Filtro Passa Baixa; ùc = 20 rad/s.
Filtro Passa Alta; ùc = 20 rad/s.
Filtro Passa Baixa; ùc = 0,2ì rad/s.
Tanto filtros ativos quanto filtros passivos fazem uso de resistores e capacitores, mas somente os filtros ativos utilizam componentes eletrônicos, como transistores e amplificadores operacionais.

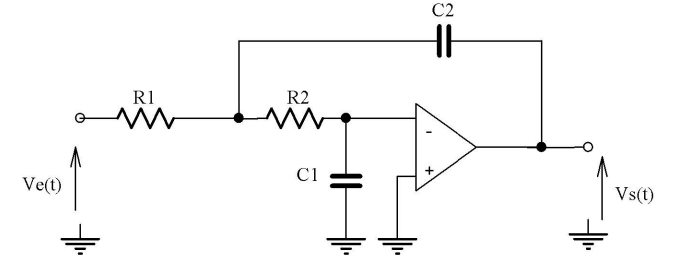

Analise a figura a seguir.

Assinale a alternativa que apresenta o tipo de filtro ativo.
Passa-Baixas.
Passa-Altas.
Passa-Faixa.
Corta-Faixa.
Passa-Altas c Baixas.
Para que o circuito elétrico opere adequadamente e haja redução do ripple, tipicamente é adicionado um
relé.
fusível.
indutor.
transistor.
capacitor.
O método da janela é utilizado no projeto de filtros digitais do tipo IIR (infinite impulse response).
Os filtros passivos analógicos que utilizam indutores são largamente produzidos em escala industrial na forma monolítica.
A estabilidade de um filtro analógico é garantida quando os pólos da função de transferência do filtro localizam-se no lado direito do plano complexo.
