Questões de Concurso sobre Filtros e fontes/geradores de sinais

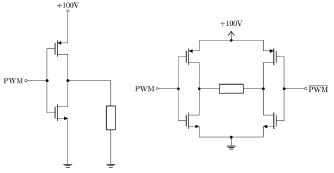

Os circuitos de meia ponte e ponte completa, mostrados nas figuras 5 e 6, alimentam uma carga e são acionados por um sinal PWM que tem valor mínimo 0 V e valor máximo 5 V.

Figura 5. Circuito Meia Ponte ___________ Figura 6. Circuito Ponte Completa

Os valores máximo e mínimo de tensão na carga, para cada tipo de ponte, são respectivamente:

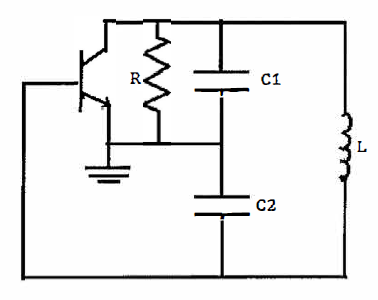

Como é conhecido o Oscilador LC sintonizado, comumente empregado, representado pela figura abaixo?

Circuitos CTS (Constante de Tempo Simples) podem ser classificados em passa-baixas (PB) ou em passa-altas (PA). Essa análise pode ser feita verificando a relação do sinal de saída desses circuitos com relação a frequência do sinal de entrada (𝜔). Um circuito PA, tem a seguinte relação:

Assinale a alternativa que corretamente descreve o circuito apresentado na ilustração abaixo:

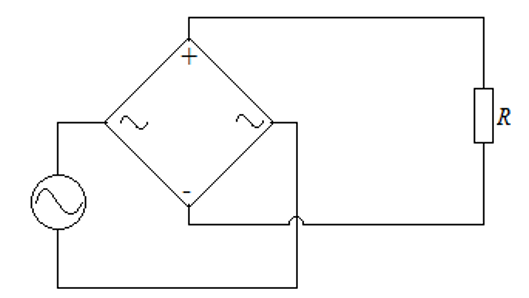

Analise o circuito retificador de onda completa em ponte.

Em relação aos diodos retificadores D1, D2, D3 e D4, quanto à condução e bloqueio da corrente, considerando a tensão positiva no terminal de entrada superior é correto afirmar que, EXCETO:

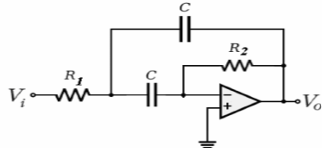

Os filtros têm as mais variadas aplicações, são muito utilizados na aquisição e processamento de sinais, em telecomunicações, controle e instrumentação. Na figura a seguir mostramos um circuito representando um filtro ativo passa-faixa de segunda ordem. Considerando R1 = R2=10 kΩ e C= $\frac{1}{2\pi }$nF, podemos afirmar que a frequência central f0 deste filtro é

Um retificador trifásico em ponte alimentado por 220 V_ef está conectado a uma carga de 11 Ω. Nessas condições, o valor eficaz da corrente em cada diodo é:

Um equipamento amplificador possui figura de ruído de 5dB. Considerando que a relação sinal-ruído de entrada seja 15dB, qual é a relação sinal-ruído de saída?

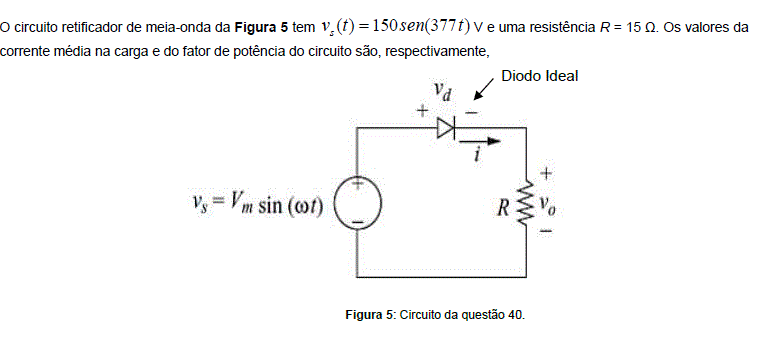

Os circuitos eletrônicos, em geral, necessitam de uma fonte de corrente contínua de baixa tensão para o seu funcionamento. A seguinte figura apresenta um circuito retificador ligado a uma fonte de corrente alternada senoidal descrita pela função υ = V_P.sen(ω.t) e alimentando uma carga puramente resistiva. Sabendo que a tensão eficaz da fonte é de 12V, calcule a tensão média na carga. Para o cálculo, desconsidere a tensão da barreira de potencial do diodo, considerando que o tempo de recuperação reversa do diodo é zero e desconsiderando as perdas internas do diodo. Assinale a alternativa com o correto valor encontrado nesse cálculo.

O chaveamento utilizado nos dispositivos inversores provoca a introdução de harmônicos na rede de alimentação, causando interferência eletromagnética em outros dispositivos, na mesma planta. A utilização de filtros supressores de ruídos é imprescindível para garantir a qualidade da energia na rede de alimentação.

Fontes de tensão chaveadas regulam a tensão e a corrente de saída, chaveando elementos de armazenamento de energia (capacitores e indutores). Apresentam a vantagem de serem mais eficientes e fisicamente mais compactas que as fontes de tensão lineares.

A figura abaixo representa um conversor Boost operando em corrente contínua com f = 1,0 MHz.

A ondulação da tensão de saída é de 1,5% da tensão média aplicada à carga.

Considerando que o conversor esteja operando com V_E = 110 V, L = 20 mH, R = 150 Ω e D = 0,7, o valor da tensão média V_S é, aproximadamente, igual a

Analise o circuito a seguir, que possui dois diodos, dois capacitores e uma carga RL. Ele é alimentado por uma fonte de tensão alternada. Todos os componentes são supostos ideais.

Esse circuito comporta-se como um

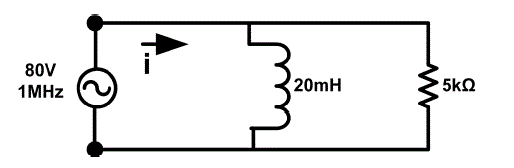

Considere o circuito do filtro passa-alta da figura abaixo.

O sinal de radiofrequência na entrada do filtro é de 80V a 1MHz. Qual o valor aproximado da corrente total i indicada?

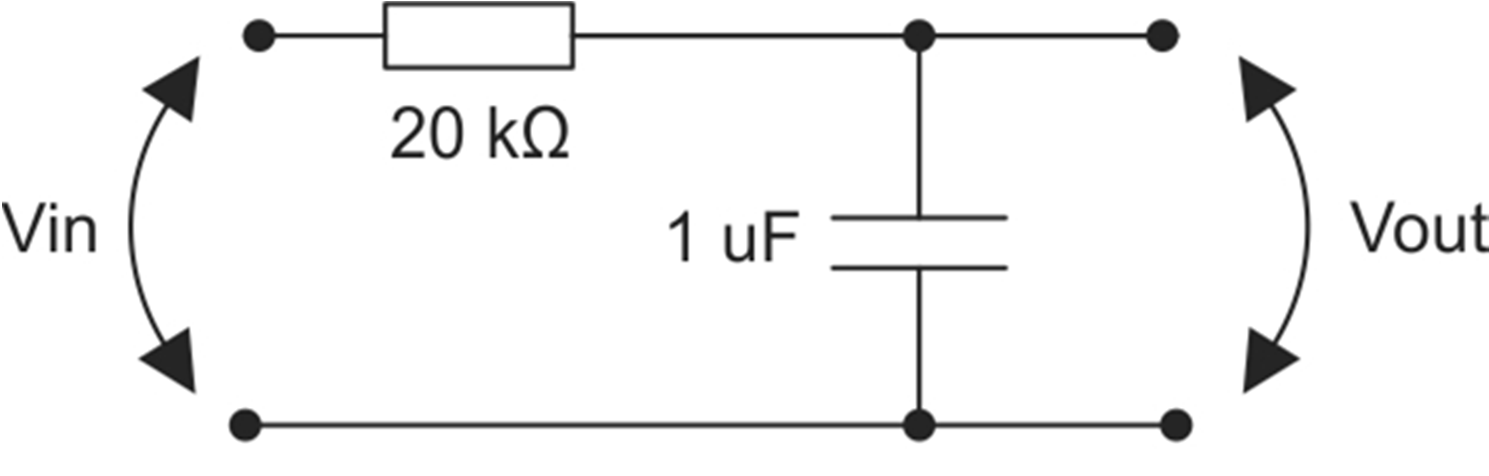

Considere o circuito elétrico abaixo:

O tipo correto de filtro e a sua frequência de corte aproximada, em Hz, respectivamente, é:

Considere as formas de onda de entrada e saída de um circuito, conforme a figura abaixo.

Qual circuito produz essa saída, considerando o sinal de entrada representado?

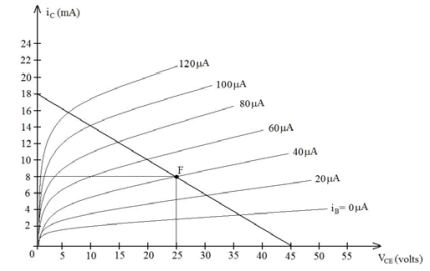

Considere um circuito amplificador básico emissor comum formado por um transistor bipolar de junção e dois resistores. Utilizando o gráfico abaixo, que consiste nas curvas de saída do transistor, calcule o valor dos resistores de coletor e de base desse circuito no ponto F indicado no gráfico. Considere V_BE = 1V.

Assinale a alternativa correta.

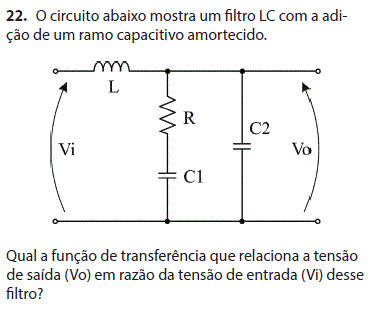

O circuito mostrado pode funcionar como um filtro passa baixa, com frequência de corte, em Hz, dada por $f_c=\frac{1}{2\pi RC}$.
