Questões de Concurso sobre Filtros e fontes/geradores de sinais

Em um osciloscópio, o botão DC OFFSET permite somar ao sinal de saída um sinal alternado cujo valor pode ser variado continuamente entre –x V e +x V, dependendo do fabricante.

O filtro em questão consiste em um passa-baixas de 1.ª ordem, logo tem um zero em z = 0 e polo em z = $\frac{3}{7}$.

Para o projeto de um sistema RF, um engenheiro encomendou um filtro RF passa-banda de uma empresa terceirizada.

Tendo em vista a necessidade de o engenheiro realizar a validação do protótipo do filtro a ser recebido, assinale a opção que indica o equipamento o mais adequado para a execução de tal validação.

Com relação aos diferentes tipos de ponta de prova para osciloscópios, analise afirmativas a seguir.

I. A principal diferença de pontas de prova ativas quando comparadas as passivas é sua capacidade de amplificar pequenos sinais, permitindo a medição de sinais de amplitudes inferiores.

II. Pontas de prova diferenciais são indicadas para medir sinais diferenciais de alta frequência.

III. Pontas de prova de corrente devem ser conectadas em série com o circuito, de forma que a corrente a ser medida circule pelos condutores da ponta de prova.

Está correto o que se afirma em

No circuito abaixo, uma bateria de tensão V1 é utilizada para carregar três capacitores C1, C2 e C3.

A energia armazenada nos capacitores, em ordem crescente, é:

Os guias de onda se comportam como filtros passa-altas.

Um engenheiro eletrônico está projetando um circuito de filtro passa-baixa para ser incorporado a um sistema de áudio, visando eliminar interferências de alta frequência antes que o sinal seja amplificado e enviado aos alto-falantes. Considerando a necessidade de uma resposta de frequência suave e eficaz filtragem sem afetar significativamente as frequências desejadas dentro da faixa audível, qual dos seguintes conjuntos de componentes é o mais adequado para implementar esse filtro passa-baixa?

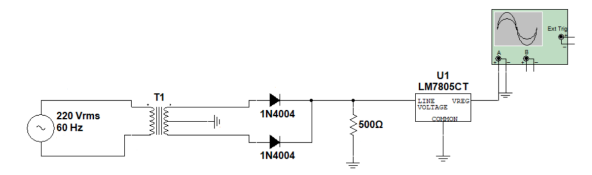

Para o circuito a seguir, determine o gráfico com a leitura do osciloscópio na saída de um regulador linear de 5V(LM7805) sabendo que a relação do transformador é de 10:1.

A frequência de corte de um filtro passa-altas passivo é calculado como 1/LC.

O filtro passa-faixa passivo é construído com elementos RLC em série formando um circuito ressonante.

O circuito da Figura representa um filtro passa baixa de primeira ordem não inversor que faz parte de um sistema de controle. O ganho de tensão (𝐴_𝑣) e frequência de corte 𝑓_𝑐 deste circuito são dadas respectivamente por,

Figura: Filtro ativo.

Um filtro passa-faixa ativo pode ser construído por um filtro-baixas em cascata com um filtro passa-altas e um estágio inversor.

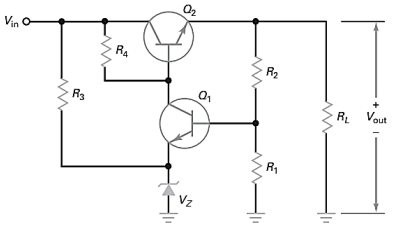

Analise o circuito regulador de fontes lineares e as afirmativas a seguir:

I. A tensão de saída é igual a Vout = $\frac{R_1+R_2}{R_1}$ (Vzener + V_BE).

II. A potência dissipada por Q2 é, aproximadamente: P_D (V_R1 - Vout) I_RL.

III. A eficiência do circuito é Eficiência = $\frac{Vout}{Vin}$ x100%.

IV. A corrente de emissor no transistor Q2 é I = I_E + I_RL + I_R2 .

Está correto o que se afirma em

No filtro RC passa-baixas passivo, a saída é obtida do resistor.

Os filtros passivos têm como objetivo filtrar correntes harmônicas injetadas no sistema elétrico por dispositivos não lineares em uma instalação.

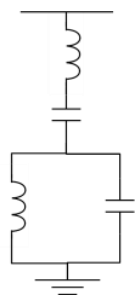

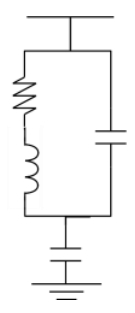

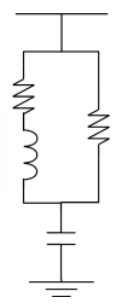

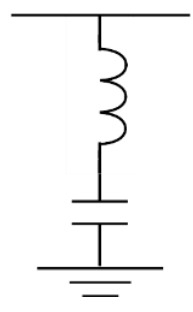

O diagrama de um filtro passivo de dupla sintonia é:

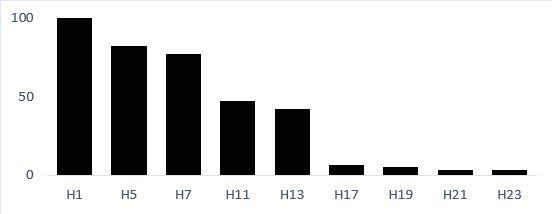

Considerando os registros do espectro Harmônico, escreva em Hertz, respectivamente, as frequências harmônicas que devem ser filtradas.

Em um gerador trifásico em configuração estrela (Y), a tensão de fase é a diferença de potencial entre duas fases quaisquer do sistema.

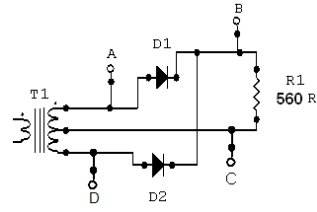

Considere o retificador CA/CC a seguir:

Considere a forma de onda no ponto A.

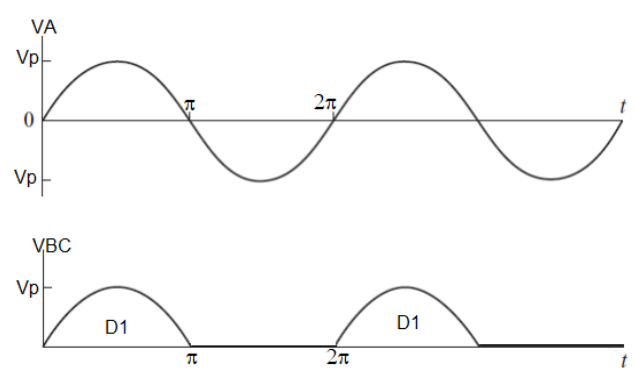

Utilizando um osciloscópio para realizar leituras na entrada VA e na saída VBC, foram obtidas as seguintes formas de onda:

Após analisar as formas onda pode-se concluir que a afirmação correta a seguir é:

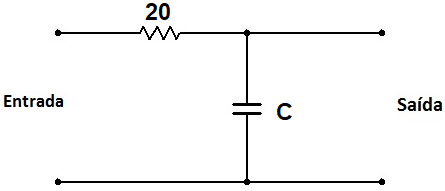

Sabendo que o sistema da Figura 7 possui um ruído de 100$\pi$ radianos, determine o valor do capacitor, arredondado sem casas decimais, para o projeto de um filtro passa-baixa de primeira ordem no dobro dessa frequência. Considere que o resistor deverá ser de 20Ω. $\pi$ = 3,14.

Figura 7

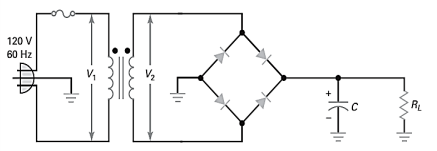

Analise o circuito e as afirmativas a seguir:

I. Se o capacitor de filtro abrir, a tensão CC na carga RL será mais alta do que o capacitor em correto funcionamento.

II. Se um dos diodos abrir, a tensão CC na carga RL será mais baixa, pois se torna um retificador de onda completa.

III. Se o capacitor apresentar fuga, a tensão CC na carga RL será mais baixa.

IV. Se o capacitor abrir, ter-se-á uma ondulação na carga com frequência de 120 Hz.

Está correto o que se afirma apenas em
