Uma fonte de tensão ideal de 15 V com resistência interna igual a 3 Ω alimenta uma carga de resistência R.
Os valores dessa resistência para que a potência entregue à carga seja máxima e os valores da potência e do rendimento nessas condições são iguais, respectivamente, a
2 Ω; 9,18 W; 28 %.
3 Ω; 18,75 W; 50%.
3 Ω; 18,75 W; 100%.
6 Ω; 16,67 W; 70%.
6 Ω; 16,67 W; 67%.
Em sistemas eletrônicos e de potência, certos dispositivos são responsáveis pela conversão do tipo de corrente. Nesse contexto, a função principal do retificador é:
converter CA em CC
converter CC em CA
reduzir corrente
elevar tensão
A retificação de corrente alternada é, usualmente, feita com o uso de:
junções PN
pontes de Wheatstone
arranjos capacitivos em série
arranjos indutivos em paralelo
Em retificadores de corrente alternada (CA) para corrente contínua (CC), existe um ripple ou ondulação associada a essa conversão, que representa a média entre os valores máximos e mínimos da tensão retificada. Suponha um circuito com retificador de onda completa com 4 diodos, com tensão da fonte CA 20 V – 50 Hz com carga resistiva de 1000 Ω. Qual deve ser o capacitor de filtro para esse circuito para manter a tensão de ripple em no máximo 0,5 V?
100 µF.
200 µF.
400 µF.
800 µF.
Circuitos retificadores são utilizados desde fontes de alimentação a sistemas de transmissão de energia. Considerando os principais tipos de retificadores, analise as afirmativas e coloque (V) para VERDADEIRO ou (F) para FALSO.
( ) Retificadores com carga capacitiva possuem um valor médio de tensão inferior aos reguladores com carga resistiva.
( ) Nos retificadores com carga indutiva, a carga apresenta um comportamento elétrico semelhante a uma fonte de corrente.
( ) Circuitos retificadores controlados utilizam diodos de potência para o controle de velocidade em motores CC e na transmissão DC de alta potência.
( ) Pontes retificadoras semicontroladas podem assumir valores médios positivos, nulos ou negativos na tensão de saída.
( ) O chaveamento de tiristores nos retificadores produzem componentes harmônicas no sistema, podendo reduzir o fator de potência, provocar sobrecarga e desencadear falhas em dispositivos de proteção.
Assinale a alternativa que contém a sequência CORRETA é:
F, V, F, V, V
F, V, F, F, V
V, V, F, F, F
V, F, F, F, V
F, F, V, V, F


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Um técnico de automação está realizando a manutenção em uma fonte de alimentação linear de 24 Vcc que alimenta sensores ultrassônicos. Ao conectar o osciloscópio na saída da ponte retificadora de onda completa (4 diodos), ele observa um sinal pulsante com frequência de 120 Hz. Para que essa tensão possa alimentar os sensores sem causar erros de leitura, é necessário conectar um capacitor eletrolítico de alta capacitância em paralelo com a saída da ponte. Nesse circuito, qual é a função primordial desse componente?
Dobrar o valor da tensão de pico na saída para compensar perdas nos diodos.
Inverter a polaridade do sinal, transformando a corrente contínua em alternada.
Atuar como filtro capacitivo, reduzindo o ripple (ondulação) e estabilizando a tensão.
Proteger os componentes a jusante contra inversão acidental de polaridade.
Operar como um limitador de corrente de curto-circuito (fusível eletrônico).

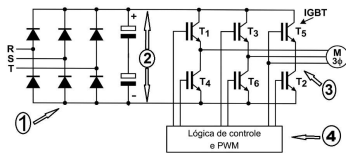

Analise o circuito genérico a seguir e assinale, dentre as alternativas, aquela que representa corretamente a designação dos componentes e/ou blocos funcionais indicados no esquema:

1.Ponte de Graetz
2.Link AC
3.Módulo Inversor
4.Controle e modulação vetorial.
1.Retificador em ponte mista
2.Link DC
3.Módulo Inversor
4.Controle e modulação por largura de pulso.
1.Retificador em ponte mista
2.Link DC
3.Módulo Inversor
4.Controle e modulação vetorial.
1.Ponte de Graetz
2.Link DC
3.Módulo Inversor
4.Controle e modulação por largura de pulso.
1.Retificador em ponte mista
2.Link DC
3.Módulo AC
4.Controle e modulação por largura de pulso.
Considere uma fonte de tensão cujo valor medido em seus terminais seja de 10sen(377t)V. Essa fonte foi conectada a um circuito retificador de meia onda, de diodos ideais, com carga puramente resistiva. Caso um voltímetro CC seja conectado aos terminais da carga, qual será o valor medido?
Dado π = 3, 14.
3,18 V
4,33 V
5,00 V
7,55 V
8,88 V
Analise as afirmações abaixo e assinale a alternativa correta com relação ao esquema de aterramento TT.
Todas as partes vivas da instalação estão isoladas.
Somente a alimentação possui um ponto diretamente aterrado.
As massas estão ligadas diretamente ao ponto de alimentação aterrado.
A alimentação e as massas da instalação possuem ponto diretamente aterrado.
Assinale a alternativa que completa a frase abaixo.
Em compartimentos condutivos, quando for usada a separação elétrica individual, as fontes de separação, uma para cada equipamento alimentado, devem ser instaladas _________ do compartimento condutivo.
fora
acima
dentro
abaixo


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Um no-break do tipo dupla conversão tem potência nominal de 15 kVA e fator de potência unitário. O conjunto de baterias desse no-break tem tensão nominal de 240 V e capacidade de 150 Ah.
Sabendo que o no-break apresenta rendimento de conversão de 80% e que as baterias não devem ser descarregadas abaixo de 10% de sua capacidade total, é correto afirmar que a autonomia do sistema alimentando uma carga correspondente a 72% da capacidade nominal, com fator de potência unitário, é igual a
2 horas e 5 minutos.
2 horas e 24 minutos.
2 horas e 40 minutos.
3 horas e 10 minutos.
3 horas e 25 minutos.

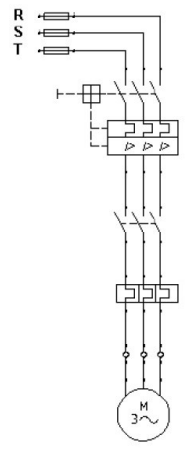

O diagrama a seguir representa o circuito de potência para uma partida direta de um motor.

Certo
Errado
Um laboratório reclama de reinicializações de equipamentos sensíveis e falhas intermitentes em fontes chaveadas. Suspeita-se de eventos de qualidade de energia. Analise os itens abaixo:
I.Afundamentos de tensão (sags) curtos podem reiniciar Controladores Lógicos Programáveis − CLPs mesmo sem falta permanente.
II.Harmônicos de corrente gerados por cargas não lineares podem aumentar perdas em transformadores e aquecer o neutro.
III.Flicker é um fenômeno associado exclusivamente à frequência, sem relação com variações de tensão percebidas na iluminação.
Assinale a alternativa correta.
Apenas as afirmações I e II são verdadeiras.
As afirmações I, II e III são verdadeiras.
Apenas as afirmações I e III são verdadeiras.
Apenas as afirmações II e III são verdadeiras.

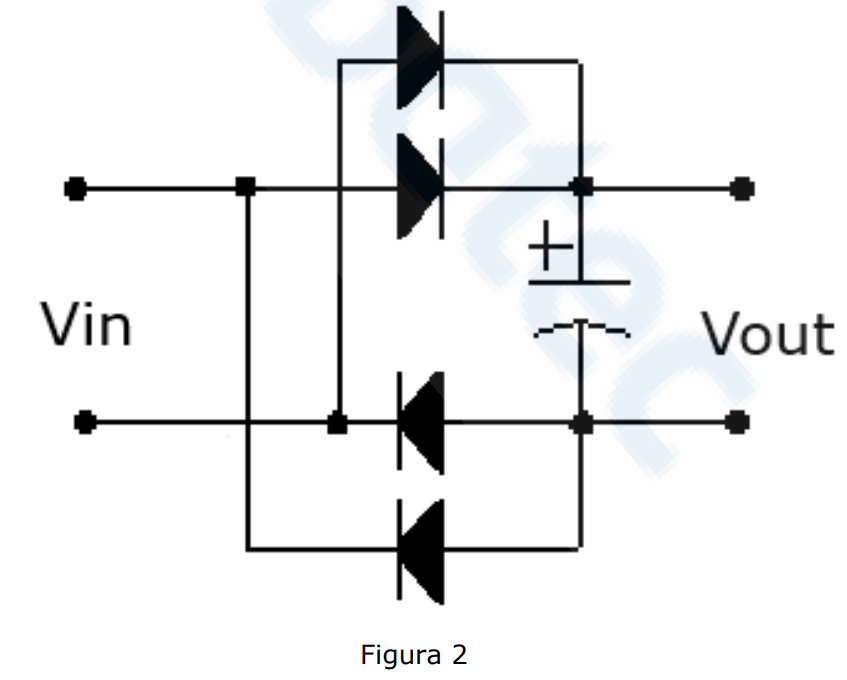

O circuito apresentado na Figura 2 abaixo, constituído de uma ponte de diodos, tem a função de:

Auxiliar na partida de motores de indução com potência acima de 10 CV.
Converter corrente contínua de bateria em corrente alternada.
Retificar a corrente alternada em corrente contínua.
Eliminar componentes de corrente contínua em sistemas de corrente alternada.
Em um CPD, mesmo quando o fator de potência de deslocamento é elevado, a presença significativa de harmônicos pode resultar em fator de potência total reduzido.
Certo
Errado


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.

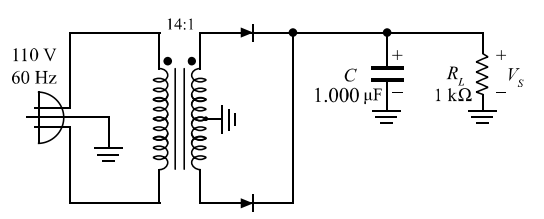

A figura precedente ilustra uma fonte de alimentação com transformador de tomada central, sendo a razão de transformação entre o primário e cada metade do secundário equivalente a 14:1. A tensão de entrada desse circuito é igual a 110 VRMS com frequência igual a 60 Hz.
Em relação ao circuito mostrado, julgue o item a seguir.
O circuito apresenta uma fonte não regulada em que o valor médio da tensão na carga (VS) é menor que 11 V.
Certo
Errado
As harmônicas representam deformações na forma de onda senoidal fundamental de tensão ou corrente, sendo um desafio constante para a qualidade da energia elétrica. Sobre o comportamento, a origem e a mitigação das harmônicas em sistemas de corrente alternada, analise as assertivas a seguir:
I. As cargas não lineares, como conversores de frequência, retificadores e lâmpadas de descarga, são as fontes primárias de correntes harmônicas, pois consomem corrente de forma descontínua.
II. A reatância indutiva de um elemento (XL = 2π f L) é diretamente proporcional à frequência; logo, para harmônicas de ordem superior, a impedância oferecida pelo indutor é proporcionalmente maior.
III. A ressonância paralela ocorre quando a reatância indutiva da rede se iguala à reatância capacitiva de bancos de capacitores em uma frequência harmônica específica, podendo resultar em correntes elevadas e sobretensões.
IV. Filtros passivos compostos por associações série de indutores e capacitores são utilizados para criar um caminho de alta impedância para a frequência fundamental, permitindo que as correntes harmônicas circulem livremente pela carga.
Quais estão corretas?
Apenas I e II.
Apenas II e III.
Apenas I, II e III.
Apenas I, III e IV.
Apenas II, III e IV.
Um veículo elétrico usa o circuito conforme mostrado no esquema abaixo.

Fonte: Banca Examinadora, 2026.
Assumindo condições ideais, após a estabilização do circuito, a potência fornecida ao resistor de 6 Ω e a energia armazenada na bobina são, respectivamente:
1,5 W e 62 mJ.
1,2 W e 59 mJ.
1,8 W e 60 mJ.
2,1 W e 80 mJ.

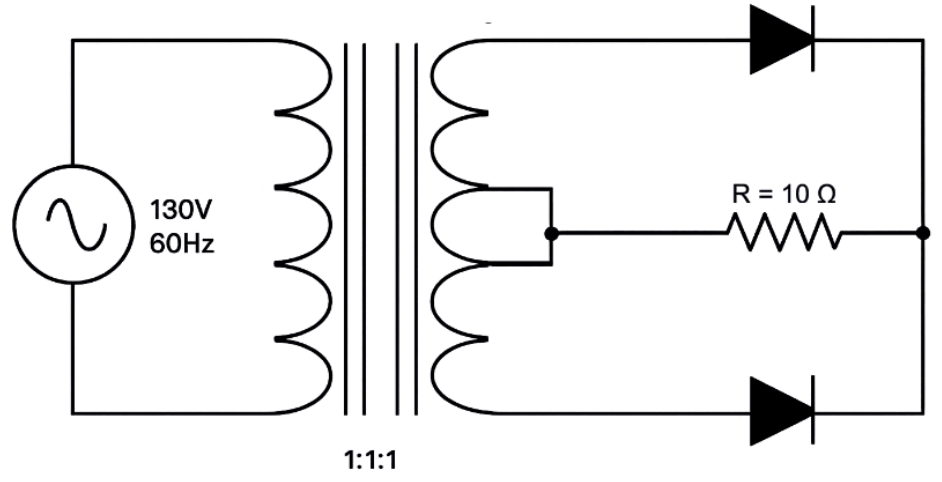

Considere um circuito retificador monofásico de onda completa com transformador com derivação central (ponto médio), conforme a figura. Admitindo diodos ideais e um transformador ideal com derivação central e relação de transformação 1:1 entre o primário e cada metade do secundário, alimentado por uma fonte senoidal de 130 V (valor eficaz) e frequência de 60 Hz, conectado a uma carga puramente resistiva de 10 Ω, determine os valores eficazes da tensão e da corrente na carga.

260 V e 6,5 A.
130 V e 13 A.
260 V e 26 A.
130 V e 26 A.
Um aspecto importante sobre retificadores PWM conectados à rede elétrica comercial é que eles, usualmente, são enxergados pela rede como cargas:
indutivas
resistivas
não lineares
capacitivas
