Questões de Concurso sobre Fontes, retificadores e inversores estáticos

55,389.10^-3 H.

765,242.10^-6 H.

44,12.10^-3 H.

228,14.10^-6 H.

11,02.10^-6 H.

2 - 2 - 3 - 1;

2 - 2 - 1 - 3;

1 - 2 - 2 - 3;

1 - 1 - 2 - 3;

3 - 2 - 2 - 1.

Certo

Errado

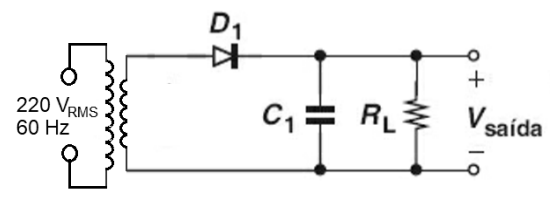

Nesse circuito, a tensão média de saída na carga independe do valor da tensão RMS na entrada do transformador.

A tensão de pico no secundário do transformador é menor que 10 V_RMS.

Nesse circuito, a tensão média de saída na carga depende do valor da resistência da carga.

Quanto menor for o valor do capacitor, menor será a tensão de ondulação (ripple) na saída da fonte.

A tensão máxima reversa que o diodo D₁ deve suportar, para que o circuito funcione sem risco de apresentar defeito, deverá ser igual à tensão de pico no secundário do transformador.

Melhorar a estética da instalação;

Aumentar o consumo de energia;

Reduzir a potência elétrica disponível;

Facilitar a operação dos dispositivos elétricos;

Garantir a segurança e eficiência da instalação.

É um dispositivo eletrônico usado para a conversão de corrente alternada em corrente alternada, mantendo fixa a frequência.

É um dispositivo eletrônico usado em sistemas de acionamento para controlar a velocidade e o torque de um motor de corrente contínua.

É um dispositivo eletrônico usado para a conversão de corrente alternada em corrente contínua.

É um dispositivo eletrônico usado para alimentar um sistema fotovoltaico.

É um dispositivo eletrônico usado em sistemas de acionamento para controlar a velocidade e o torque de um motor de indução, variando a frequência e a tensão de entrada do motor.

um circuito de comando para a partida de um motor trifásico.

uma chave estrela-triângulo para a partida de um motor trifásico.

um circuito de potência para a partida com reversão de um motor trifásico.

um circuito de potência para uma partida com chave compensadora.

um circuito de comando para uma partida direta de motor com sinalização.

Apenas o item I está certo.

Apenas o item II está certo.

Apenas os itens I e III estão certos.

Apenas os itens II e III estão certos.

Todos os itens estão certos.

O conversor Buck tem como objetivo elevar a tensão na saída, sendo assim um conversor CC/CC elevador com inversão de polaridade da saída com relação à entrada.

No conversor Push-Pull, a desmagnetização do transformador ocorre pela comutação simultânea dos transistores.

O conversor Forward consiste em um conversor Buck isolado que utiliza um transformador com enrolamentos N1 e N3 enrolados em fase; assim, o pulso resultante no seu secundário é positivo.

O conversor Boost é utilizado para obter-se elevação da tensão de entrada na saída com inversão de polaridade da saída com relação à entrada, e o ruído para a entrada é elevado devido à configuração de seu indutor.

O conversor Flyback utiliza um transformador que opera em alta frequência e pode possuir apenas um enrolamento secundário, sendo limitado a operar apenas no modo descontínuo de corrente.

Variação da tensão contínua na saída de um retificador, causada pela natureza pulsante da corrente retificada. Pode ser reduzido com o uso de filtros capacitivos ou indutivos, ou através de reguladores de tensão.

Distorção harmônica presente na corrente alternada de entrada de um retificador, causada por cargas não lineares. Pode ser reduzido com o uso de filtros ativos ou passivos, ou através de técnicas de correção do fator de potência.

Ruído elétrico presente na saída de um retificador, causado por interferências eletromagnéticas. Pode ser reduzido com o uso de blindagem eletromagnética, aterramento adequado e filtros de linha.

Variação da frequência da corrente alternada de entrada de um retificador, causada por instabilidades na fonte de alimentação. Pode ser reduzido com o uso de fontes de alimentação reguladas e estabilizadas.

Perda de potência em um retificador, causada pela resistência interna dos componentes. Pode ser reduzido com o uso de componentes de baixa resistência e dissipadores de calor.

3,0 kVA.

3,3 kVA.

3,6 kVA.

3,9 kVA.

4,2 kVA.

durante uma tempestade;

quando houver suspeita de mau funcionamento;

durante a noite, para verificar sua correta funcionalidade;

sem as lâmpadas nos bocais;

durante a madrugada, antes das lâmpadas desligarem.

IPC (Interphase Power Controller).

TCSC (Thyristor Controlled Series Compensator).

SVC (Static Var Compensator).

DFC (Dynamic Flow Controller).

STATCOM (Static Synchronous Compensator).

Apenas I.

Apenas II.

Apenas I e II.

Apenas III e IV.

I, II, III e IV.

1 – 2 – 3 – 4.

2 – 1 – 4 – 3.

2 – 4 – 1 – 3.

3 – 1 – 4 – 2.

4 – 3 – 2 – 1.

Para que um SCR seja disparado, ele deve estar diretamente polarizado, e um pulso de tensão positiva deve ser aplicado no gatilho.

O TRIAC conduz em apenas um sentido.

O TRIAC é aplicado para circuitos em corrente contínua.

O DIAC é essencialmente um diodo Zener com tensão mais elevada de polarização.

A chave controlada de silício (SCS), assim como o retificador controlado de silício, é um dispositivo de 3 camadas.

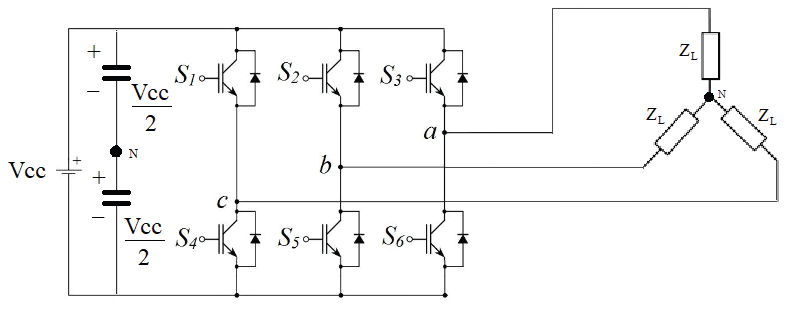

S₁, S₂ e S₆ resulta na tensão de linha V_bc = -Vcc;

S₁, S₃ e S₅ resulta na tensão de linha V_bc = + Vcc;

S₁, S₅ e S₆ resulta na tensão de linha V_ab = 0;

S₄, S₂ e S₆ resulta na tensão de linha V_ab = -Vcc

No conversor Boost, os pulsos de corrente estão na entrada, dada a sua configuração, entretanto, na sua saída, não há pulsos de corrente.

No conversor Cuk, há oscilações tanto para a entrada quanto para a saída, pois não há indutores nesses estágios.

No conversor Zeta, um indutor é montado diretamente na entrada e não há transistores neste estágio; assim, não há pulsos de corrente para a entrada.

No conversor Buck, os pulsos de corrente ocorrem na entrada, pois o transistor comuta diretamente a tensão de entrada no indutor.

O conversor Flyback não pode operar no modo descontínuo de corrente.

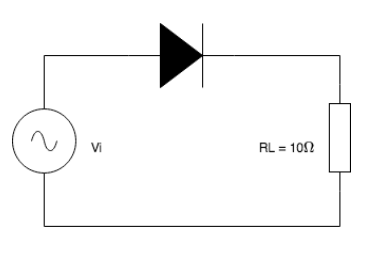

2A.

$\sqrt{2}A.$

1A.

5A.

0,5A.

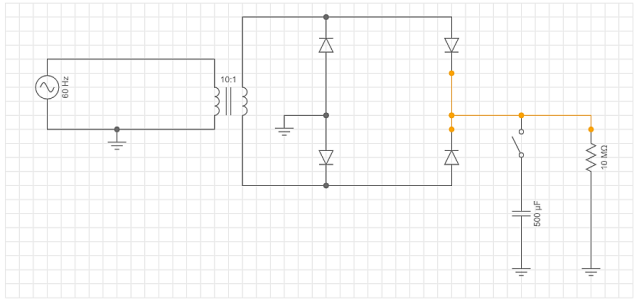

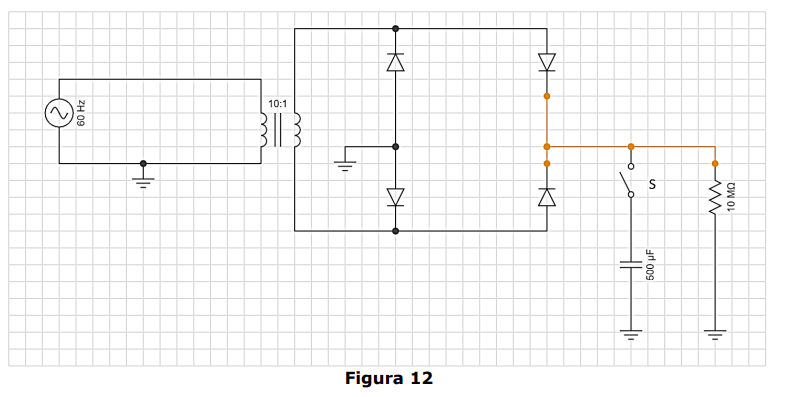

No retificador de onda completa em ponte, dispensa-se a presença do capacitor na saída em paralelo com a carga.

Um maior número de diodos no retificador de onda completa, em relação ao retificador de meia onda, tem como objetivo uma maior capacidade de potência.

Nos retificadores de onda completa com tap central, são obtidas duas tensões defasadas de 180 graus.

O grampeador de tensão adiciona um offset positivo a tensões de entrada de corrente contínua.

O dobrador de meia onda é, na sua forma genérica, composto por dois diodos e um capacitor, o qual está em paralelo com a carga.
