Fontes de tensão chaveadas regulam a tensão e a corrente de saída, chaveando elementos de armazenamento de energia (capacitores e indutores). Apresentam a vantagem de serem mais eficientes e fisicamente mais compactas que as fontes de tensão lineares.
O inversor de frequência mostrado é do tipo VSI (voltage-source inverter). Nessa topologia, as tensões da rede são retificadas para uma tensão DC e um capacitor armazena a energia que será entregue para o motor por meio da etapa de acionamento.
Os inversores de frequência apresentam funções programáveis que permitem configurar o sistema de acionamento de acordo com as necessidades do usuário. A função utilizada para evitar a parada do motor em sobrecargas instantâneas é a:
limitação da corrente máxima de saída.
frequência de chaveamento.
rampa de aceleração e desaceleração.
corrente de sobrecarga do motor.
frenagem regenerativa.
A figura abaixo representa o esquema de um inversor de frequência para o acionamento de um motor trifásico.
Assinale a alternativa que indica todas as afirmativas corretas.
É correta apenas a afirmativa 2.
São corretas apenas as afirmativas 1 e 4.
São corretas apenas as afirmativas 2 e 4.
São corretas apenas as afirmativas 2 e 3.
São corretas apenas as afirmativas 1, 3 e 4.
Um retificador controlado com carga resistiva está ilustrado na Figura a seguir, juntamente com os gráficos das formas de onda das tensões VS (t) e VG(t). No circuito retificador, considere que os diodos e os dispositivos SCR são ideais. Na forma de onda do sinal de controle VG(t), considere que a amplitude e a duração dos pulsos são suficientes para disparar os dispositivos SCR instantaneamente, no momento em que são aplicados.

Dessa forma, qual deve ser o tempo de disparo tG, expresso em milissegundos, que deve ser utilizado no sinal de controle VG(t), para que se obtenha uma dissipação de potência média de 20 W na carga RL ?
1,0
2,0
4,0
6,0
8,0

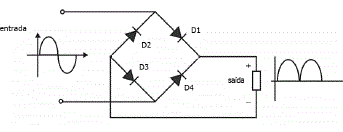

A figura a seguir representa um retificador de onda completa, utilizado para retificar a tensão alternada produzida pelo alternador de um automóvel.
Considerando o sinal de entrada em corrente alternada, é correto afirmar que:
os diodos D1 e D4 estão conduzindo durante o semiciclo positivo do sinal de entrada.
os diodos D1 e D3 estão conduzindo durante o semiciclo positivo do sinal de entrada.
os diodos D1 e D4 estão em corte durante o semiciclo negativo.
os diodos D3 e D4 estão em corte durante o semiciclo negativo.
os diodos D1 e D3 estão sempre conduzindo.
Dispõe-se de dois diodos retificadores e se deseja construir com eles um circuito retificador de onda completa. O circuito que possibilita essa construção é o:

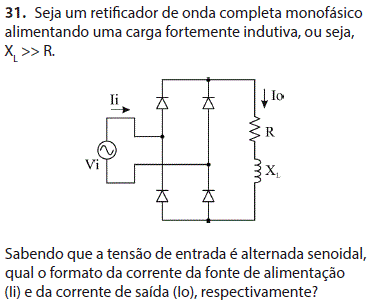

Ii possui uma forma quadrada e Io é contínua com baixa ondulação.
Ii possui uma forma senoidal e Io é quadrada.
Ii possui uma forma senoidal e Io possui uma forma pulsada no dobro da frequência da fonte de entrada.
Ii e Io terão uma forma pulsada no dobro da frequência da fonte de entrada.
Ii e Io terão uma forma contínua com baixa ondulação.
O circuito abaixo representa um tipo de conversor de tensão. Sabe-se que a tensão em R1 é 12V.
Como é chamado este conversor e qual a sua razão de trabalho?
Buck e sua razão de trabalho é 16,6%.
Buck e sua razão de trabalho é 83,3%.
Boost e sua razão de trabalho é 16,6%.
Boost e sua razão de trabalho é 83,3%.

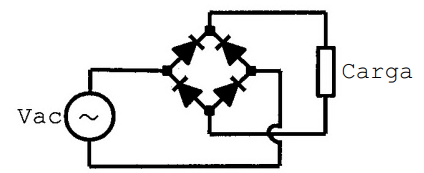

Analise o circuito a seguir.

O circuito acima denomina-se:
Retificador de onda completa.
Retificador de meia onda.
Conversor CC-CC.
Triplicador a diodos.
Retificador polifásico.
Considere o circuito retificador a seguir, o qual apresenta em sua saída uma potência média de 9kW para alimentar uma carga resistiva (RL) de 10Ω. Pode-se afirmar, portanto, que a tensão RMS na entrada e a tensão de pico na entrada são, respectivamente:

Fonte: Malvino, Albert and Bates, David - Eletrônica - volume 1 - Ed. McGraw-Hill SP - 2012, adaptada
VRMS = 83,33V e VPICO = 300V.
VRMS = 83,33V VPICO =180V.
VRMS = 83,33V VPICO =117,85V.
VRMS = 300V VPICO =83,33V.
VRMS =300V VPICO =117,85V.
Com relação ao circuito retificador de precisão realizado com amplificador operacional ideal e diodo, conforme mostra a Figura 5.
Analise as afirmações em relação ao circuito retificador.
I. Somente pode retificar sinais alternados menores que 0,6 Vpico.
II. É um retificador de onda completa.
III. Retifica sinais maiores e menores que 0,6Vpico.
IV. É um circuito não linear.
V. É considerado um amplificador de instrumentação.
Assinale a alternativa correta:
( ) Somente as afirmativas II e IV são verdadeiras.
( ) Somente as afirmativas I e II são verdadeiras.
( ) Somente as afirmativas I e V são verdadeiras.
( ) Somente a afirmativa V é verdadeira.
( ) Somente as afirmativas III e IV são verdadeiras.
A figura a seguir mostra um Retificador Trifásico de Onda Completa Sem Controle (somente diodos), que alimenta o circuito de campo de um Gerador Síncrono com característica altamente indutiva. Como o Retificador é sem controle, os valores da Tensão Média (Vd) e da Corrente Média (Id) no circuito de campo, apresentam os seus valores máximos e constantes. Uma fonte de alimentação trifásica ligada em estrela (Y), com tensão máxima de fase equilibrada (VMAXan = VMAXbn = VMAXcn = VMAXfase), é conectada ao Retificador. Para a perfeita operação do sistema, é necessário ESPECIFICAR os diodos do retificador em função da tensão reversa máxima (VRMAX) a que eles ficam sujeitos, quando não estão conduzindo, e da corrente direta (IF) que circula por eles quando em condução.

Assim, pode-se afirmar corretamente que suas especificações mínimas serão, respectivamente:
VRMAX = VMAXfase e |F = |d
VRMAX = Vd e |F = |d/
VRMAX = √3.VMAXfase e |F = |d/
VRMAX = √2.VMAXfase |F = |d/
VRMAX = √3.VMAXlinha e |F = |d/
Os inversores de frequência, em alguns modos de operação, mantêm constante a razão entre a tensão aplicada e a frequência. Nesse modo de operação, um inversor ajustado para operar um motor de tensão nominal de 220 V e frequência nominal de 60 Hz, quando opera na frequência de 30 Hz, terá tensão aplicada de
55 V, o que mantém o fluxo magnético no motor constante.
440 V, o que mantém a velocidade no motor constante.
55 V, o que mantém a velocidade no motor constante.
110 V, o que mantém o fluxo magnético no motor constante.
440 V, o que mantém o fluxo magnético no motor constante.
A principal função de um inversor de frequência é a variação da velocidade em um motor elétrico. Dentre as formas de promoção dessa variação de velocidade, aquela que é muito útil quando se deseja fazer um controle da velocidade sem o uso das entradas analógicas, ou através de botoeiras localizadas em um painel local, é denominada acionamento:
pela fonte de tensão ou corrente externas.
por bloco IHM
pela função multispeed.
por potenciômetro eletrônico.
pelas entradas digitais.

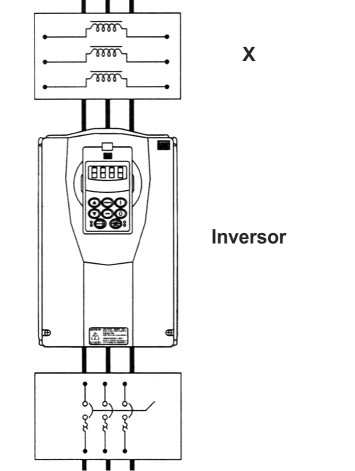

A figura abaixo representa parte de uma instalação elétrica de um inversor de frequência.

O bloco X trata-se de
chave seccionadora.
filtro para harmônicas ou interferências eletromagnéticas.
elemento de proteção.
transformador isolador.
acoplamento capacitivo.
Os inversores de frequência, em uma primeira etapa, convertem tensão alternada senoidal de alimentação em tensão contínua e, em uma segunda etapa, convertem tensão contínua em tensão alternada senoidal com amplitude e frequência variáveis. Sobre o inversor de frequência, considere as afirmativas abaixo.
I Escalar, Vetorial Sensorless e Vetorial com Encoder são técnicas de controle empregadas nos inversores de frequência.
II Após o desligamento da rede elétrica de alimentação dos inversores de frequência, deve-se aguardar um tempo adequado para o manuseio dos mesmos, a fim de evitar risco de choque elétrico, uma vez que eles constituem dispositivos dotados de capacitor de filtro.
III Os inversores de frequência, por serem dispositivos dotados geralmente de um circuito retificador a diodos, comportam-se como carga não linear, gerando harmônicas e tornando necessário o uso de filtros.
Em relação ao exposto, estão corretas apenas
I, II e III.
I e II.
I e III.
II e III.

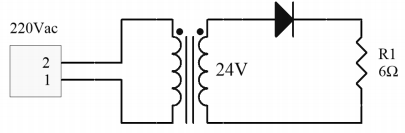

O retificador monofásico do circuito a seguir está ligado a uma carga resistiva de 6 Ω.

Sendo a tensão eficaz no secundário do transformador de 24 V, e considerando o diodo ideal, a tensão média no resistor R1 é de:
12 V
16,97 V
24 V
10,8 V
Relativo aos circuitos de potência conhecidos como inversores, avalie as sentenças a seguir, marcando (V) para Verdadeiro, ou (F) para Falso:
( ) A configuração de chaves eletrônicas, conhecida como ponte H, é muito utilizada em circuitos inversores.
( ) Na modulação por PWM, a largura do pulso se mantém constante, enquanto o período de chaveamento varia.
( ) Na modulação PFM a largura do pulso varia, enquanto o período de chaveamento se mantém constante.
( ) A modulação PWM é o método mais utilizado para controlar a tensão de saída de um inversor.
A sequência correta, de cima para baixo, é:
V - V - V - V
F - F - F - V
F - F - F - F
V - F - F – V
