336 questões encontradas
Questões por página
20
Mais recentes

Ano: 2013
Banca: Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte - COMPERVE UFRN
Prova: COMPERVE-UFRN - UFERSA - Técnico - Área: Eletrotécnica - 2013

Uma fonte de sinais apresenta uma tensão em aberto de 50 mV e uma corrente de curto-circuito de 200 μA. O valor da resistência interna dessa fonte é igual a

A

400 Ω.

B

250 Ω.

C

200 Ω.

D

100 Ω.

Ano: 2013
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - TRT 17 - Analista Judiciário - Área Engenharia Elétrica - 2013
Analisando-se o circuito pelo método das malhas, é possível definir duas correntes de malha, o que gera duas equações linearmente independentes em relação a essas duas correntes.
C
Certo
E
Errado
Ano: 2013
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - MJ - Engenheiro - Área Engenharia Elétrica - 2013

A figura ilustra o circuito de uma fonte regulada de tensão.

C

Certo

E

Errado

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Tecnologista Pleno I - Área Elétrica - 2013

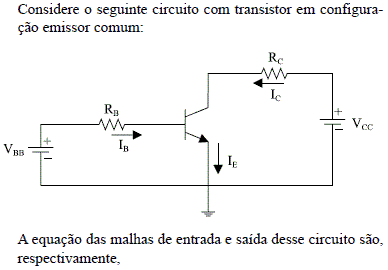

Imagem associada para resolução da questão

A

RB·IB − VBE = VBB − VCC e RC·IC + VCE = VCC − VBB

B

RB·IB − VBE = VBB − VCC e RC·IC + VCE = VCC − VBB

C

RB·IB = VBB e RC·IC = VCC

D

RB·IB + VBE = VBB e RC·IC + VCE = VCC

E

RB·IB = VBB + VBE e RC·IC = VCC + VCE

Ano: 2013
Banca: Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte - COMPERVE UFRN
Prova: COMPERVE-UFRN - UFERSA - Técnico - Área: Eletrotécnica - 2013

Um inversor opera com uma fonte de alimentação de 5 V e uma frequência de chaveamento de 50 MHz. Considerando a capacitância de carga igual a 2 pF, o valor da potência dinâmica dissipada em mW no inversor é igual a

A

3,5.

B

3,8.

C

1,9.

D

2,5.

Ano: 2013
Banca: Fundação Mariana Resende Costa - FUMARC
Prova: FUMARC - PC MG - Analista da Polícia Civil - Área Engenharia Elétrica - 2013

Os reatores eletrônicos são formados por três blocos funcionais: fonte, inversor e circuito de partida e estabilização. O papel da fonte, nesses reatores, é

A

elevar o fator de potência da alimentação.

B

atenuar ou eliminar o efeito estroboscópico.

C

reduzir as oscilações das lâmpadas devido à alta frequência de operação.

D

reduzir a tensão de alimentação e convertê-la em tensão contínua.

Ano: 2013
Banca: Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte - COMPERVE UFRN
Prova: COMPERVE-UFRN - UFERSA - Técnico - Área: Eletrotécnica - 2013

Um regulador paralelo utiliza um diodo zener cuja tensão é de 8,2 V, com uma corrente de 30 mA e uma resistência dinâmica de 10 Ω. O diodo recebe alimentação de uma tensão nominal de 12 V através de um resistor de 300 Ω. A tensão de saída sem carga do regulador em volt é

A

7,5.

B

8,2.

C

10,7.

D

12,0.

Ano: 2012
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - TRT 10 - Analista Judiciário - Área Apoio Especializado - Área Engenharia - 2012

No caso de retificadores monofásicos e trifásicos serem submetidos a uma mesma amplitude de tensão de alimentação, os retificadores trifásicos apresentarão tensão de saída menor.

C
Certo
E
Errado
Ano: 2012
Banca: Fundação CESGRANRIO - CESGRANRIO
Prova: CESGRANRIO - Casa da Moeda do Brasil - Analista da CMB - Área Engenharia Eletrônica - 2012

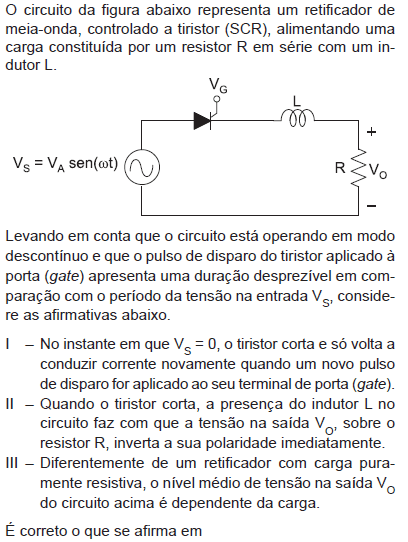

Imagem associada para resolução da questão

A

I, apenas.

B

III, apenas.

C

I e II, apenas.

D

II e III, apenas.

E

I, II e III.

Ano: 2012
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - Metrô SP - Engenheiro Júnior - Área Eletrônica - 2012

A tensão eficaz 220 V / 60 Hz é aplicada a um retificador de meia onda que utiliza o diodo 1N4007, cujas especificações são: IFmax = 1A e VRmax = 1000 V. Na saída do circuito retificador é conectada uma carga resistiva. Os valores eficaz e médio da tensão na carga valem, aproximada e respectivamente,

A

80 V e 120 V.

B

100 V e 155 V.

C

120 V e 80 V.

D

155 V e 100 V.

E

150 V e 150 V.

Ano: 2012
Banca: Comissão Permanente de Seleção da Universidade Federal do Tocantins - COPESE UFT
Prova: COPESE/UFT - MPE TO - Técnico Ministerial - Área Telecomunicações - 2012

Com relação a circuitos retificadores, os quais podem ser usados em diversas configurações, pode-se afirmar:

A

Um circuito retificador de meia onda é aquele circuito que deixa passar os ciclos positivos da forma de onda de entrada, convertendo os ciclos positivos e negativos da entrada à mesma polaridade na saída. Sua tensão de pico inverso é igual à tensão média.

B

Um circuito dobrador de tensão é um circuito que divide a tensão de saída pela metade.

C

Um circuito limitador de tensão é um circuito que limita o valor da tensão de entrada a partir de um valor especificado na saída.

D

Um circuito regulador de tensão é um circuito que mantém a tensão de saída mesmo que a tensão de entrada varie.

E

Um circuito retificador de onda completa é um circuito que deixa passar os ciclos positivos da forma de onda de entrada, bloqueando os ciclos negativos.

Ano: 2012
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - Metrô SP - Técnico Sistemas Metroviários - Área Materiais/Eletrônica - 2012

Sobre o inversor de frequência, é correto afirmar:

A

Trata-se de um gerador de corrente contínua de dupla polaridade.

B

É utilizado para inverter a rotação de motores CC.

C

É um dispositivo capaz de gerar tensão e frequência ajustáveis.

D

Converte tensão contínua positiva em negativa.

E

Inverte a fase de sinais alternados.

Ano: 2012
Banca: Fundação CESGRANRIO - CESGRANRIO
Prova: CESGRANRIO - TERMOBAHIA S.A. - Técnico de Instrumentação Júnior - 2012

Uma malha de controle de um processo é constituída de diversos elementos, os quais podem ser classificados segundo sua função na malha.

Assim, o

A

conversor detecta alterações na variável do processo.

B

transmissor indica o valor da quantidade medida enviado pelo detector.

C

atuador modifica o valor de uma variável que leve o processo ao valor desejado.

D

detector indica o valor obtido pela integração da quantidade medida ao longo do tempo.

E

integrador compara o valor medido com o desejado e emite um sinal de correção para a variável manipulada.

Ano: 2012
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - SABESP - Engenheiro - Área: Elétrica - 2012

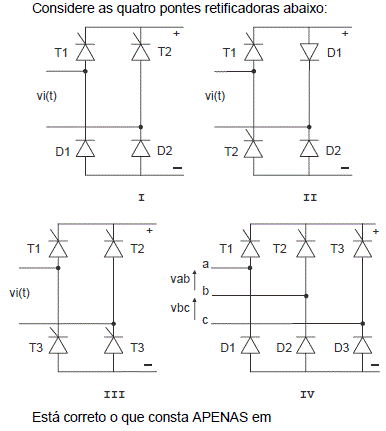

Imagem associada para resolução da questão

A

II e IV.

B

I, II e IV.

C

I, II e III.

D

II, III e IV.

E

I, III e IV.
