A figura ilustra o circuito de uma fonte regulada de tensão.
1
Q1056777
Teclas de Atalhos
Compartilhar

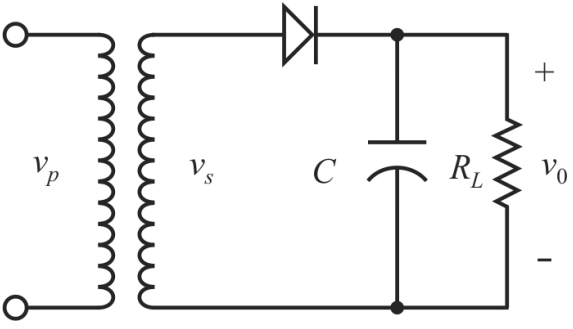

A figura acima mostra o diagrama simplificado de uma fonte que alimenta uma carga RL. O número de espiras do enrolamento primário do transformador é igual a vinte vezes o número de espiras do enrolamento secundário. A tensão rms no primário do transformador é vp = 220 V, e a tensão de ondulação (ripple) do circuito é igual a 1 V. Considere que a queda de tensão no diodo seja de 0,7 V.
Com relação a esse circuito, julgue os itens que se seguem.
A figura ilustra o circuito de uma fonte regulada de tensão.
