Questões de Concurso sobre Fontes, retificadores e inversores estáticos

A tensão mínima para disparar um SCR é:

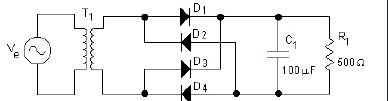

No circuito abaixo, a relação de transformação de T1 é de 10:1; e a tensão de entrada V_e é 127 V rms, e podendo variar em 10%. Desconsiderando as quedas de tensão nos diodos, a tensão de pico reverso máxima que podemos encontrar no diodo D4 é:

Em uma fonte de tensão, identifica-se como V1 a tensão em vazio, e como V2 a tensão aplicada à plena carga.

A regulação desta fonte é dada pela seguinte relação entre esses valores:

Em um retificador de onda completa monofásico, ligado à rede elétrica de 117 V / 60 Hz, são desprezadas as quedas de tensão nos diodos retificadores. O filtro de saída dos retificadores tem a configuração "L", com entrada por um indutor que está em série com um capacitor que, por sua vez, está em paralelo com a carga. Este filtro foi calculado de forma que a ondulação na carga seja desprezível. A tensão aproximada sobre a carga será de:

A figura mostra um retificador de onda completa.

Essa topologia de retificação apresenta uma impedância de saída muito alta.

A tensão de pico reversa a que cada diodo é submetido é maior que a amplitude da senóide gerada no secundário do transformador - entre o tap central e qualquer um dos dois outros terminais.

O fator de ondulação da fonte pode ser reduzido utilizando-se um filtro capacitivo na saída do retificador.
