O IGBT combina características estruturais de dois dispositivos semicondutores. Ele é estruturalmente equivalente à combinação de


A

MOSFET + SCR.


B

MOSFET + DIAC.


C

BJT + Diodo.


D

SCR + TRIAC.


E

MOSFET + BJT.

Durante a análise de um sistema de eletrônica de potência, um engenheiro realizou medições em um conversor CA/CC monofásico em ponte completa, controlado por tiristores, conforme o desenho a seguir, utilizado para alimentar uma carga resistiva contínua. A partir dos instrumentos de medição, foram obtidos os seguintes valores:


• Tensão eficaz de entrada: 220 Vca

• Corrente média na carga: 72,9 A

• Potência média na carga: 13,13 kW


Com base nesses dados, é necessário determinar o ângulo de disparo dos tiristores, de forma que o conversor atenda às condições de operação especificadas no projeto. A seguir, circuito e informações complementares:

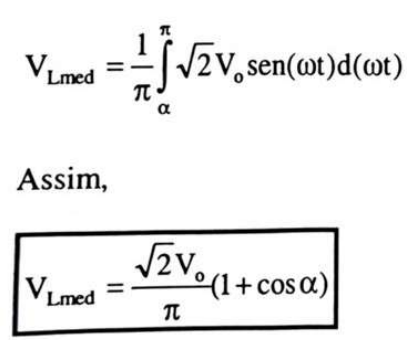

Imagem associada para resolução da questão


Imagem associada para resolução da questão


Onde:

VLméd − Tensão média na carga

VO − Tensão eficaz na entrada do conversor

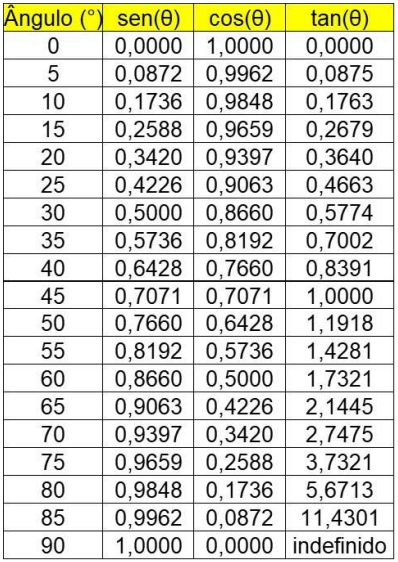

Tabela de valores de Seno, Cosseno e Tangente por ângulo:


Imagem associada para resolução da questão


Assinale a alternativa que representa corretamente o ângulo de disparo dos tiristores para que o conversor atenda às condições de operação especificadas:


A

45º.


B

90º.


C

25º.


D

35º.


E

60º.

O IGBT é amplamente utilizado em aplicações de média e alta potência devido à sua baixa perda em condução e facilidade de acionamento. Entretanto, comparado ao MOSFET, o IGBT apresenta


A

maior velocidade de comutação.


B

ausência de corrente de cauda.


C

presença de corrente de cauda no desligamento.


D

operação puramente capacitiva.


E

ganho infinito.

Os dispositivos semicondutores IGBT (Insulated Gate Bipolar Transistor) e MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) são amplamente utilizados como chaves eletrônicas em conversores e inversores de potência, pois permitem o controle de grandes correntes com sinal de comando de baixa potência. Com base na estrutura física e no princípio de operação desses dispositivos, analise as afirmativas a seguir:


I. Tanto o IGBT quanto o MOSFET são dispositivos controlados por tensão aplicada ao gate, com elevada impedância de entrada devido à presença da camada isolante de dióxido de silício, 𝑆𝑖𝑂2.

II. No MOSFET, a condução é realizada apenas por portadores majoritários, elétrons, enquanto no IGBT há injeção de portadores minoritários.

III. O IGBT apresenta queda de tensão de condução praticamente constante (𝑉𝐶𝐸(𝑠𝑎𝑡)), enquanto o MOSFET possui comportamento resistivo, com perdas proporcionais a 𝐼2𝑅𝐷𝑆(𝑜𝑛).


É correto o que se afirma em


A

II, apenas.


B

I e II, apenas.


C

I e III, apenas


D

II e III, apenas.


E

I, II e III.

Em um inversor trifásico PWM destinado ao acionamento de um motor de indução, cada fase é composta por um braço com duas chaves semicondutoras (superior e inferior), implementadas com transistores IGBTs.

As chaves são comandadas em pares complementares — quando a inferior conduz, a superior está bloqueada — de modo a gerar uma forma de onda PWM simétrica no terminal da fase do motor. Durante o projeto, o engenheiro responsável observou que:

As chaves inferiores podem ser facilmente acionadas, pois seus emissores estão conectados ao terra;

Já as chaves superiores flutuam em relação ao terra, pois o potencial do emissor varia continuamente entre 0 V e a tensão do barramento CC, que neste caso é de 600 V;

Logo, o driver da chave superior precisa receber, de forma segura, uma tensão de gate referida ao emissor flutuante, sem recorrer a fontes isoladas individuais.

Para resolver o problema, foi adotado um circuito em que um capacitor auxiliar é carregado enquanto a chave inferior conduz e, durante o acionamento da chave superior, esse capacitor fornece momentaneamente a tensão necessária para alimentar o driver do transistor superior, permitindo seu acionamento com isolação adequada e sem necessidade de fonte adicional.


Esse método de acionamento das chaves superiores é conhecido como


A

acionamento por transformador de pulso.


B

acionamento óptico isolado (Optodriver).


C

acionamento com fonte flutuante independente.


D

acionamento com detecção de desaturação.


E

acionamento por circuito bootstrap.

Em uma confi guração Darlington com 2 transistores, na qual o segundo transistor tem um ganho de corrente 3 vezes maior que o ganho “X” do primeiro transistor, o ganho total sobre a corrente de entrada “I” será de:


A

4


B

3.X


C

3.X2


D

4.X2

Um circuito buck-boost opera em modo contínuo, com uma frequência de 10kHz e tempo de condução da chave ligado é de 40µs. Qual o valor da tensão de alimentação DC, para fornecer uma potência de 0,32kW a uma carga resistiva de 5Ω?


A

40V


B

60V


C

80V


D

100V


E

120V

O fator de potência indica a eficiência com que a energia elétrica é convertida em trabalho útil. Em instalações industriais com predominância de cargas indutivas (como motores e transformadores), o baixo fator de potência pode resultar em multas contratuais, sobrecarga nos condutores e quedas de tensão acentuadas, exigindo a implementação de bancos de capacitores ou outros métodos de compensação. Sobre o tema, analise as seguintes assertivas:


I. O fator de potência é definido como a razão entre a potência ativa (P), medida em kW, e a potência aparente (S), medida em kVA.

II. Em um circuito puramente indutivo, a corrente está adiantada em relação à tensão por um ângulo de 90°, resultando em um fator de potência unitário.

III. A instalação de bancos de capacitores em paralelo com cargas indutivas fornece a potência reativa necessária para magnetização, reduzindo a parcela de reativo demandada da rede.

IV. Um baixo fator de potência “atrasado” indica que a carga tem características predominantemente capacitivas, sendo comum em centros de processamento de dados.

V. A correção do fator de potência permite reduzir a corrente total circulante nos cabos de alimentação da instalação, o que pode diminuir as perdas por efeito Joule.


Quais estão corretas?


A

Apenas I, II e IV.


B

Apenas I, III e V.


C

Apenas I, IV e V.


D

Apenas II, III e IV.


E

Apenas II, IV e V.

Durante o projeto de um inversor de frequência para acionamento de motores elétricos no laboratório de eletrônica de potência, um aluno analisou o uso de dispositivos semicondutores de chaveamento. Inicialmente, considerou a utilização de um MOSFET para aplicações em alta frequência, mas também avaliou o uso de um IGBT para operação em níveis mais elevados de tensão e potência.


Com base nas características dos dispositivos MOSFET e IGBT, é CORRETO afirmar que:


A

O MOSFET apresenta baixíssima impedância de entrada e é controlado por corrente, enquanto o IGBT é controlado exclusivamente por tensão.


B

O IGBT combina características do MOSFET e do BJT, sendo geralmente empregado em aplicações de média e alta potência, enquanto o MOSFET é amplamente utilizado em chaveamentos de alta frequência.


C

O MOSFET é recomendado exclusivamente para aplicações em baixa tensão contínua, não podendo operar em circuitos de chaveamento.


D

O IGBT possui velocidade de chaveamento superior à do MOSFET, sendo sempre preferido em frequências muito elevadas.


E

Tanto o MOSFET quanto o IGBT operam obrigatoriamente em saturação contínua, não sendo adequados para aplicações de chaveamento eletrônico.

Uma diferença entre conversores BUCK e Push-Pull é que só o:


A

Buck usa chaveamento PWM


B

Push-Pull usa chaveamento PWM


C

Buck tem a entrada isolada da saída


D

Push-Pull tem a entrada isolada da saída

Qual das alternativas abaixo melhor define o funcionamento de um TRIAC e qual é a sua principal aplicação na eletrônica?


A

É um dispositivo unidirecional que permite a passagem de corrente apenas no ciclo positivo, sendo usado exclusivamente em carregadores de bateria.


B

É um dispositivo sensível à luz que conduz eletricidade apenas quando iluminado, aplicado em sensores de presença.


C

É um componente que atua como um amplificador de sinal de áudio de alta fidelidade em sistemas de som automotivo.


D

Trata-se de um regulador de tensão fixa que mantém a saída em 5 V, utilizado para alimentar microcontroladores.


E

Funciona como um interruptor estático bidirecional que pode ser disparado tanto no ciclo positivo quanto no negativo, aplicado no controle de potência em cargas CA.

Conversores CC-CC são circuitos eletrônicos de potência amplamente utilizados para obter diferentes níveis de tensão, a partir de uma fonte CC fixa.

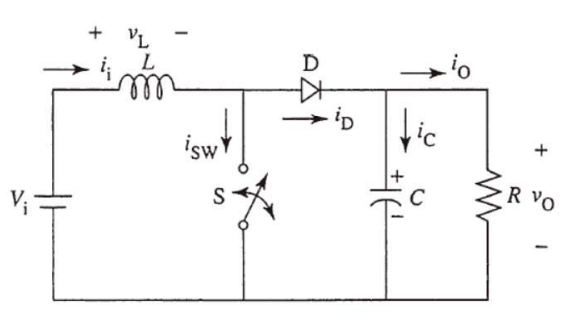

Imagem associada para resolução da questão

HMED, A. Eletrônica de Potência. São Paulo: Prentice Hall, 2000. p. 326.


Quanto ao circuito da imagem, assinale a alternativa CORRETA.


A

Trata-se de um conversor buck que utiliza chaves semicondutoras em paralelo com a carga, ajustando a tensão de saída para o valor desejado.


B

É um conversor step-down, cuja tensão de saída vO é igual ou superior a tensão de entrada Vi.


C

É um conversor boost, onde uma de suas características é ter a polaridade da tensão de saída oposta a tensão de entrada.


D

Neste conversor, o indutor L permite obter tensões de saída vO menores, iguais ou maiores que Vi, dependendo do ciclo de trabalho da chave S


E

Neste circuito, a tensão de saída pode ser igual ou maior que a tensão de entrada, sendo a corrente iD sempre descontínua.

A eletrônica de potência desempenha um papel crucial no controle de energia para motores e processos industriais, utilizando semicondutores para chaveamento em altas frequências. Acerca do assunto, registre V, para as afirmativas verdadeiras, e F, para as falsas:


(__)Conversores Analógico-Digitais de aproximações sucessivas possuem tempo de conversão constante, independentemente do valor da tensão analógica presente na entrada.

(__)Transistores de Efeito de Campo de Metal-Óxido-Semicondutor são dispositivos controlados por corrente, exigindo grandes correntes de base para manter a saturação durante o chaveamento.

(__)Inversores de frequência utilizam a técnica de Modulação por Largura de Pulso para variar a tensão e a frequência aplicadas a um motor de indução trifásico

(__)Um retificador de onda completa com filtro capacitivo apresenta um fator de potência unitário quando alimenta cargas puramente indutivas em sistemas de alta potência.


Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:


A

V, F, V, F.


B

F, F, V, V.


C

V, V, F, V.


D

F, V, F, F.

Em aplicações de eletrônica de potência, o MOSFET é amplamente utilizado como chave estática de alta eficiência. Considerando seu comportamento estático, o MOSFET de potência opera como uma chave de baixa resistência quando está na região


A

de corte.


B

de ruptura.


C

ôhmica (triodo).


D

de avalanche.


E

de saturação.

Uma equipe da Engenharia Elétrica está desenvolvendo um conversor CC-CC e discute qual dispositivo semicondutor utilizar entre BJT, MOSFET e IGBT. Um dos engenheiros explica que esses dispositivos possuem características distintas. Nesse contexto, é CORRETO afirmar que:


A

O transistor BJT é um dispositivo controlado por corrente, enquanto o MOSFET possui controle por tensão e elevada impedância de entrada.


B

O MOSFET é controlado por corrente elétrica no terminal gate, apresentando comportamento semelhante ao BJT.


C

O IGBT não é utilizado em eletrônica de potência, pois suporta apenas pequenas correntes e baixas tensões.


D

O BJT, o MOSFET e o IGBT possuem exatamente o mesmo princípio de acionamento e desempenho em frequência.


E

O MOSFET é sempre inferior ao BJT em velocidade de chaveamento, sendo raramente utilizado em conversores eletrônicos.

O circuito a seguir apresenta um conversor de potência CC-CC, utilizando um MOSFET (S1) como chave controlada pelo sinal V2. V1 representa a tensão CC de entrada, e a tensão de saída é observada no resistor RL.


Imagem associada para resolução da questão


Fonte: FUNCERN, 2025.


O sinal de controle V2, por sua vez, é periódico e se comporta tal qual o trecho gráfico apresentado a seguir.


Imagem associada para resolução da questão


Fonte: FUNCERN, 2025.


Assumindo que o circuito não entra em regime de descontinuidade e que a tensão de limiar (Vt) do Mosfet é suficientemente inferior à tensão máxima de V2, a tensão no resistor RL será, portanto, igual a


A

6,25 V.


B

8,33 V.


C

10,0 V.


D

12,5 V.

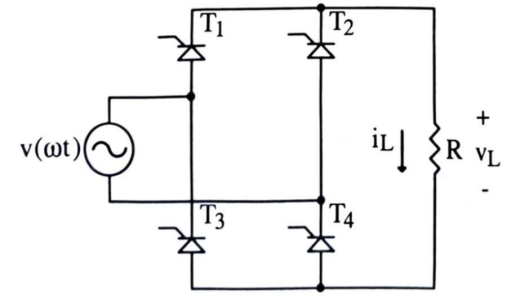

Imagem associada para resolução da questão

Com base no circuito precedente e considerando os conceitos e componentes de eletrônica de potência, julgue os itens a seguir.


I O controle e o disparo dos SCRs acontecem aos pares, a partir de determinado ângulo, e na saída do circuito há uma onda completa.

II Os valores médios da corrente e da tensão são quatro vezes maiores do que os valores do retificador de meia-onda.

III O valor máximo da tensão na carga é igual a , em que 𝑉𝑅𝑀𝑆 é o valor eficaz da tensão de entrada VE.


Assinale a opção correta.


A

Apenas o item I está certo.


B

Apenas o item II está certo.


C

Apenas os itens I e III estão certos.


D

Apenas os itens II e III estão certos.


E

Todos os itens estão certos.

O __________ é um dispositivo semicondutor de potência que combina características de __________ e transistores bipolares, oferecendo alta impedância de entrada, comutação rápida e baixa resistência, mesmo em altas tensões e correntes. O ___________ é amplamente utilizado em inversores de frequência, fontes de alimentação chaveadas, acionamentos de motores, sistemas de energia renovável e outras aplicações de alta potência.


Assinale a alternativa que completa correta e respectivamente as lacunas do texto:


A

IGBT − MOSFETs − IGBT.


B

MOSFET − DIACs − MOSFET.


C

DIAC − MOSFETs − DIAC.


D

IGBT − ZENERs − IGBT.


E

MOSFET − ZENERs − MOSFET.

Um inversor trifásico utiliza IGBTs (Insulated Gate Bipolar Transistors) para o acionamento de um motor de indução. Durante a operação, observa-se que um dos IGBTs apresenta um aquecimento excessivo. A análise dos parâmetros do dispositivo revela os seguintes dados:


-Corrente de coletor (Ic): 30 A

-Tensão coletor-emissor (Vce): 600 V

-Tensão de gate-emissor (Vge): 15 V

-Resistência térmica junção-case (θjc): 0,5 °C/W

-Dissipador de calor com resistência térmica case-ambiente (θca): 2,0 °C/W

-Potência dissipada pelo IGBT (Pdiss): 60 W

-Temperatura ambiente (Tamb): 40°C


Considerando os dados acima, analise as afirmativas abaixo:


I.O aumento excessivo da temperatura do IGBT pode estar relacionado à inadequada dissipação térmica do dispositivo.

II.A temperatura de junção do IGBT é inferior a 150°C, garantindo sua operação segura.

III.A corrente de coletor (Ic) do IGBT pode ser diretamente controlada pela tensão de gate-emissor (Vge).

IV.Um possível modo de falha do IGBT em operação pode ser o fenômeno de latch-up térmico, causado pela realimentação interna positiva do dispositivo.


Qual das opções abaixo apresentam somente as afirmativas corretas?


A

Apenas as afirmativas I e III estão corretas.


B

Apenas as afirmativas I e II estão corretas.


C

Apenas as afirmativas II e IV estão corretas.


D

Apenas as afirmativas II e III estão corretas.


E

Apenas as afirmativas I e IV estão corretas.

O MOSFET é amplamente utilizado como chave semicondutora em aplicações de eletrônica de potência, especialmente em configurações de chave estática. Nessa função, ele opera alternando entre os estados de corte e saturação, permitindo o controle eficiente do fluxo de energia em circuitos conversores e fontes chaveadas. Considerando suas características técnicas e operacionais, é correto afirmar que o MOSFET


A

quando utilizado como chave estática, é controlado por corrente na porta, o que exige circuitos de acionamento com alta potência.


B

apresenta baixa impedância de entrada, o que limita sua aplicação em circuitos de controle digital.


C

é ideal para aplicações de baixa frequência, pois apresenta elevada resistência de condução RDS(on) e baixa velocidade de comutação.


D

é controlado por tensão na porta e possui alta velocidade de comutação, sendo adequado para aplicações de chaveamento rápido.


E

possui ganho de corrente elevado, tornando ideal para amplificação em aplicações de potência chaveada.
