Figura 29A01 O diagrama apresentado na figura 29A01 é

O diagrama apresentado na figura 29A01 é

Q3239096

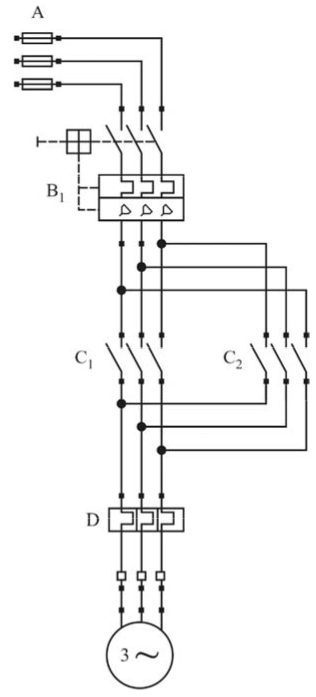

Figura 29A01

Imagem associada para resolução da questão

O diagrama apresentado na figura 29A01 é

um circuito de comando para a partida de um motor trifásico.

uma chave estrela-triângulo para a partida de um motor trifásico.

um circuito de potência para a partida com reversão de um motor trifásico.

um circuito de potência para uma partida com chave compensadora.

um circuito de comando para uma partida direta de motor com sinalização.
