Em uma situação de projeto há necessidade de se alterar em 180 graus a fase de um sinal analógico. Uma forma de realizar essa operação é com transistor BJT:


A

PNP configurado como base comum


B

NPN configurado como coletor comum


C

PNP configurado como coletor comum


D

NPN configurado como emissor comum

Qual das alternativas abaixo apresenta a melhor definição sobre circuitos chaveadores sob a perspectiva da eletrônica analógica?


A

São dispositivos que regulam a tensão de saída mantendo o transistor permanentemente em meia-condução.


B

São circuitos que utilizam componentes ativos, como transistores, para alternar rapidamente entre os estados de condução mínima (corte) e condução máxima (saturação).


C

São sistemas que utilizam apenas componentes passivos (resistores e capacitores) para bloquear a passagem de corrente contínua.


D

São circuitos que convertem obrigatoriamente sinais digitais em sinais analógicos senoidais através de filtros passivos.


E

São circuitos projetados para operar exclusivamente na região ativa ou linear, garantindo a proporcionalidade entre entrada e saída.

Um engenheiro está analisando o funcionamento de um amplificador operacional em diferentes configurações. Assim, em qual situação o amplificador operacional pode operar com a saída saturada (nível alto ou baixo) de forma estável?


A

Amplificador inversor com realimentação negativa e ganho de -10 V/V.


B

Comparador de tensão sem realimentação negativa, comparando dois sinais.


C

Seguidor de tensão com realimentação negativa e ganho unitário.


D

Integrador com realimentação negativa através de capacitar.


E

Amplificador não inversor com realimentação negativa e ganho de +5 V/V.

Imagem associada para resolução da questão

A figura apresentada representa um amplificador com transistor bipolar (BJT) que opera em pequenos sinais (faixa média), sendo os capacitores de acoplamento ideais. Em relação a esse circuito, desprezando o efeito Early (rₒ → ∞) e considerando VCC = 15 V, VEE = −15 , IP = IE = 2 mA, β = 100, RC = 3,9 kΩ, RL = 100 kΩ e VT = 26 mV, julgue o item a seguir.


O amplificador descrito está na configuração base comum e, em pequenos sinais, apresenta impedância de entrada da ordem de 130 Ω, ganho de tensão aproximadamente igual a −50, saída defasada de 180° em relação à entrada, e ganho de corrente aproximadamente igual a 10.


C

Certo


E

Errado

O relé é uma chave elétrica, geralmente empregada para acionar um atuador que demanda uma potência maior que o microcontrolador pode oferecer. Dessa forma, o microcontrolador aciona o relé com baixa potência e ele fecha o circuito elétrico para acionar o atuador. O relé possui um componente, chamado ________ que é uma bobina elétrica com um embolo magnético que se movimenta para ligar ou desligar a chave do ________, que é um outro componente onde o sinal de alta potência é ligado, servindo para acionar o atuador.


Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.


A

solenoide – capacitor


B

solenoide – contator


C

capacitor – resistor


D

capacitor – solenoide


E

contator – solenoide

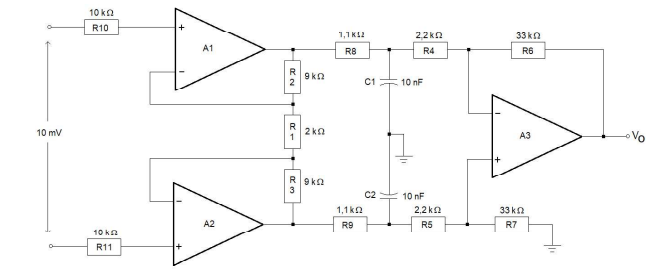

O sistema analógico mostrado no esquema elétrico é constituído por componentes ideais.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


A amplitude do sinal de saída Vo é


A

1,00 V.


B

0,55 V.


C

0,10 V.


D

1,50 V.

A eletrônica analógica e os dispositivos semicondutores são fundamentais para o funcionamento de circuitos modernos, desde fontes de alimentação até amplificadores de sinais. Componentes como diodos, transistores e circuitos operacionais são importantes em sistemas que demandam precisão e eficiência. Considere um circuito analógico projetado para amplificar sinais de baixa amplitude provenientes de um sensor, usando um transistor como amplificador e um regulador de tensão baseado em diodo Zener. Com base nos conceitos fundamentais dessa área, marque V para as afirmativas verdadeiras e F para as falsas.


( ) Diodos Zener são usados principalmente em circuitos de regulação de tensão devido à sua capacidade de operar na região de ruptura reversa controlada.

( ) Transistores bipolares de junção (BJTs) funcionam, exclusivamente, como amplificadores lineares em circuitos analógicos.

( ) O ganho de um amplificador operacional depende apenas da configuração externa de resistores e capacitores no circuito.

( ) O efeito Early nos transistores BJTs impacta diretamente o ganho de corrente devido à variação da tensão coletor-emissor.

( ) Em circuitos analógicos, capacitores são utilizados para bloquear sinais de corrente contínua (DC) enquanto permitem a passagem de sinais alternados (AC).


A sequência está correta em


A

V, F, F, V, V.


B

V, V, V, F, V.


C

F, F, V, V, F.


D

F, V, F, F, F.

O amplificador operacional inversor, frequentemente chamado de Amop inversor ou AO inversor, é um dos circuitos mais básicos e importantes da eletrônica analógica e serve para amplificar um sinal de tensão. Considerando o amplificador operacional inversor apresentado na figura abaixo, assinale a alternativa que descreve corretamente uma característica fundamental de um Amop inversor ideal.


Imagem associada para resolução da questão


A

O ganho de tensão é determinado pela razão entre o resistor de realimentação e o resistor de entrada, e a saída é invertida em relação à entrada.


B

O amplificador operacional inversor é usado principalmente para somar sinais de tensão sem qualquer tipo de amplificação.


C

A entrada não inversora deve ter uma tensão diferente de zero para o funcionamento correto.


D

A impedância de entrada é muito baixa, permitindo altas correntes de entrada.


E

A saída tem a mesma polaridade do sinal de entrada, e o ganho é sempre unitário.

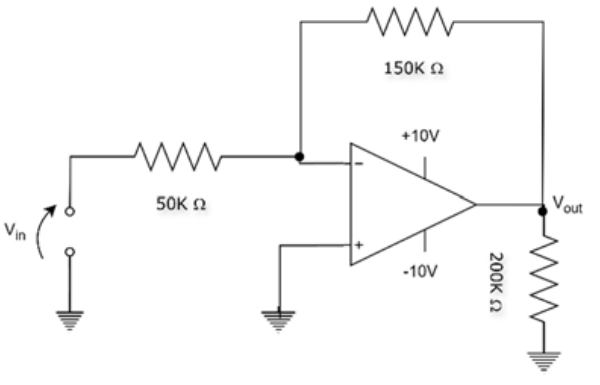

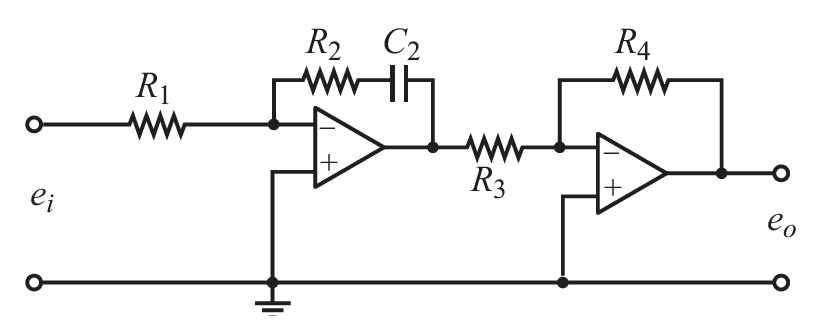

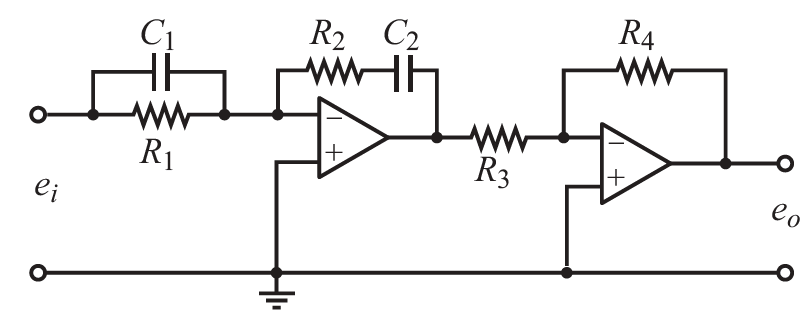

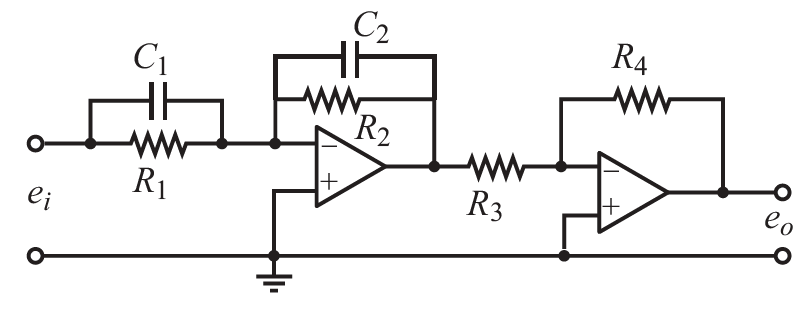

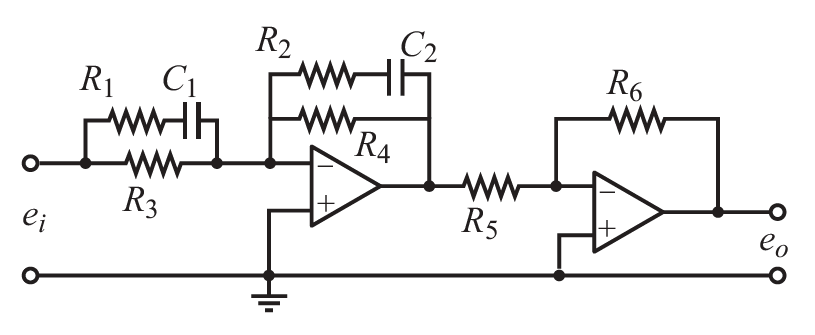

Considere o circuito da figura ao lado, construído com amplificador operacional. O circuito representado na figura é um amplificador inversor, cujo ganho Vout/Vin é de:


Imagem associada para resolução da questão


A

-3


B

-1/3


C

1/3


D

3


E

4

Os amplificadores operacionais são componentes versáteis em eletrônica analógica, sendo amplamente utilizados tanto em filtros ativos quanto em circuitos de conversão de sinais. Considerando essas aplicações típicas de amplificadores operacionais, é correto afirmar que,


A

na conversão de sinais analógicos para digitais, o amplificador operacional é usado para gerar sinais PWM diretamente.


B

em filtros ativos, o amplificador operacional pode definir a frequência de corte e o ganho do circuito, dependendo da topologia utilizada.


C

em filtros ativos, o amplificador operacional pode atuar como integrador, mas não como diferenciador, pois não pode influenciar diretamente a resposta em frequência do circuito.


D

na conversão de sinais analógicos para digitais, o amplificador operacional é utilizado para gerar sinais de clock sincronizados com o ADC.


E

na conversão digital-analógica, o amplificador operacional é usado para compensar a não linearidade dos resistores do DAC em topologias R-2R.

Durante a análise de sinais analógicos em circuitos eletrônicos, o uso correto do osciloscópio digital é essencial para garantir medições precisas e interpretações confiáveis. A configuração inadequada de parâmetros, como acoplamento, base de tempo, escala vertical e tipo de disparo, pode levar a leituras distorcidas ou incompletas. Assim, ao utilizar o osciloscópio digital para observar um sinal senoidal de baixa frequência com amplitude conhecida, o operador deve garantir que


A

o acoplamento esteja ajustado para AC, a base de tempo, configurada para valores mínimos, e o disparo, definido como automático para capturar variações rápidas.


B

a escala vertical esteja no valor máximo, o acoplamento, em DC, e o disparo, em modo único para evitar sobreposição de ciclos.


C

o disparo esteja em modo normal, a escala vertical, ajustada para o menor valor possível, e o acoplamento, em AC para eliminar componentes contínuas.


D

a base de tempo esteja no valor máximo, o disparo, em modo automático, e o acoplamento, em DC para garantir a captura de sinais de alta frequência.


E

o acoplamento esteja em DC, a base de tempo, ajustada para visualizar pelo menos um ciclo completo, e o disparo, configurado para borda com nível adequado.

A ordem de um filtro analógico é determinada pelo número de elementos reativos (capacitores e indutores) independentes em seu circuito.


C

Certo


E

Errado

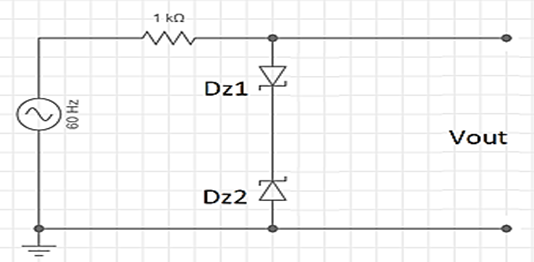

Considerando os componentes do circuito abaixo como ideais e a tensão de junção quando em modo de condução, determine a tensão de pico máximo e mínimo de saída.


Vjunção = 0,7 V.

Tensões de Zener: VDZ1 = 2,3 V e VDZ2 = 5,3 V.


Imagem associada para resolução da questão


A

VoutMax = -10,0 V; VoutMin = 10,0 V.


B

VoutMax = 5,0 V; VoutMin = -4,0 V.


C

VoutMax = 5,1 V; VoutMin = -3,3 V.


D

VoutMax = 6,0 V; VoutMin = -3,0 V.


E

VoutMax = 10,0 V; VoutMin = -10,0 V.

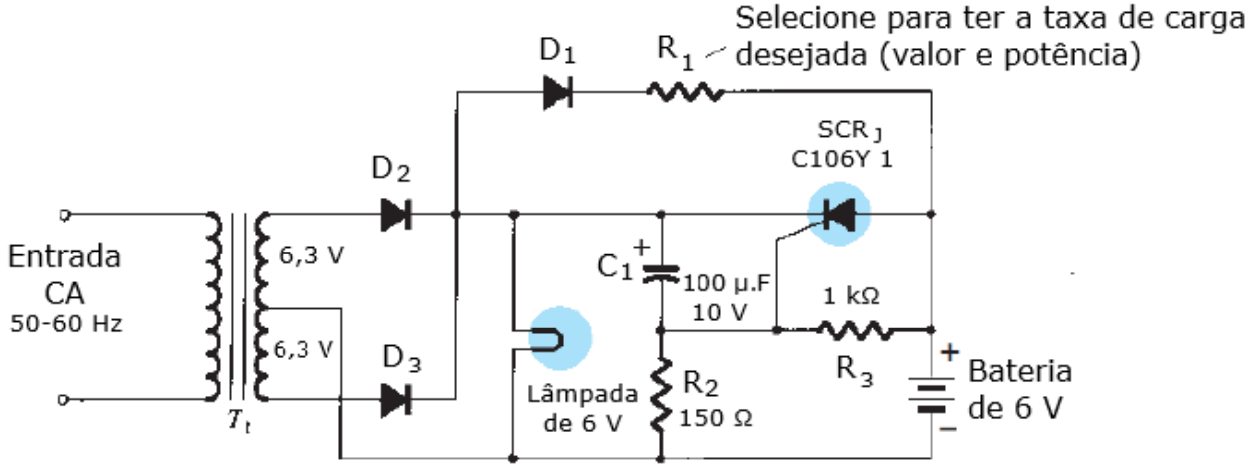

Analise o circuito apresentado na Figura 17 abaixo:


Imagem associada para resolução da questão


Figura 17


Fonte: Boylestad e Nashelsky (2013).


Com base nas informações apresentadas, analise as assertivas a seguir e assinale a alternativa correta.


I. O circuito emprega um TRIAC para controle da condução de corrente na carga que é, nesse caso, uma lâmpada.

II. A bateria de 6 V presente no circuito é carregada através do diodo D1.

III. O SCR entra em condução quando o capacitor C1 se descarrega pela carga, o que proporciona uma tensão no GATE, pelo divisor de tensão formado por R2 e R3 e pela tensão fornecida pela bateria.

IV. A alimentação do circuito utiliza um retificador de meia onda.


A

Todas as assertivas estão corretas.


B

Todas as assertivas estão incorretas.


C

Apenas as assertivas II e III estão corretas.


D

Apenas as assertivas II e IV estão corretas.


E

Apenas as assertivas I, III e IV estão corretas.

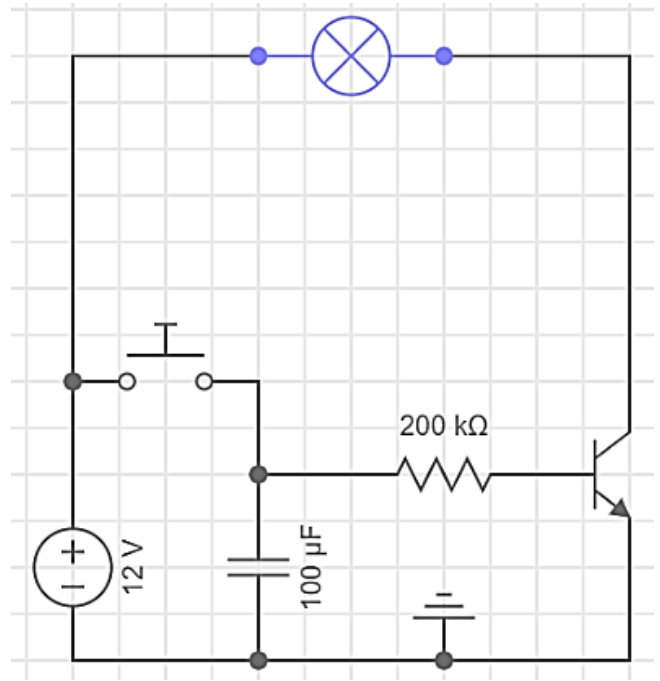

Analise o circuito apresentado na Figura 2 abaixo:


Imagem associada para resolução da questão


Figura 2


Sobre o funcionamento do circuito apresentado na Figura 2, assinale a alternativa correta.


A

Ao pressionar o botão, a lâmpada ficará acesa indefinidamente.


B

Ao pressionar o botão, a lâmpada ficará piscando.


C

Ao pressionar o botão, nada acontece, pois o transistor não está em situação de condução.


D

Ao pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈R.C, isto é, aproximadamente 20 segundos.


E

Ao pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈0,01xR.C, isto é, aproximadamente 0,2 segundos.

Em geral, ao se conectar o anodo de um LED ao terminal negativo e o catodo ao terminal positivo de uma fonte de corrente contínua, o dispositivo tende a não emitir luz.


C

Certo


E

Errado

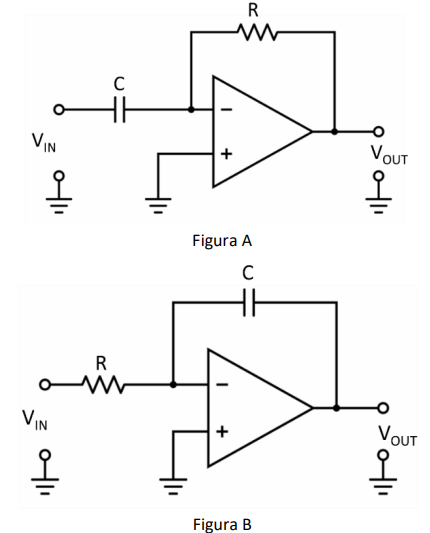

Amplificadores operacionais podem ser utilizados na eletrônica analógica para construir integradores e diferenciadores, como, por exemplo, para implementar um controlador PID.


Imagem associada para resolução da questão


Considerando as figuras acima, assinale a afirmativa correta.


A

O amplificador operacional da Figura A apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema, é adicionado um resistor de baixo valor ôhmico em série com o capacitor.


B

O amplificador operacional da Figura A apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema, é adicionado um resistor de alto valor ôhmico em paralelo com o capacitor.


C

O amplificador operacional da Figura A apresenta tendência a amplificar ruídos de frequência elevada. Para amenizar esse problema é adicionado um resistor em paralelo de alto valor ôhmico com o capacitor.


D

O amplificador operacional da Figura B apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema é adicionado um resistor de alto valor ôhmico em paralelo com o capacitor.


E

O amplificador operacional da Figura B apresenta tendência a amplificar ruídos de frequência elevada. Para amenizar esse problema é adicionado um resistor em série de baixo valor ôhmico com o capacitor.

Ao longo das décadas de desenvolvimento das máquinas elétricas, diversas aplicações têm se beneficiado do uso de motores de corrente contínua (C.C.). Contudo, o avanço tecnológico e o uso destas máquinas em situações de maior acuidade, confiabilidade e baixa facilidade de manutenção fizeram escalar o desenvolvimento tecnológico para a concepção de uma máquina especial conhecida como motor C.C. sem escovas (brushless). Esse motor é fruto da combinação de um circuito eletrônico de chaveamento de estado sólido e de um pequeno motor semelhante ao motor de passo de ímã permanente. Identifique a alternativa correta quanto à função deste circuito de chaveamento de estado sólido de acordo com o funcionamento e características do motor C.C. brushless.


A

O circuito eletrônico de chaveamento de estado sólido atua em conjunto com os anéis coletores do rotor, garantindo a sua correta velocidade e prolongamento da vida útil do motor, diminuindo a necessidade de manutenção.


B

O circuito eletrônico de chaveamento de estado sólido atua em conjunto com rotor do motor, garantindo a correta velocidade das linhas de campo na ausência dos enrolamentos do estator, decorrentes das características construtivas do motor.


C

O circuito eletrônico de chaveamento de estado sólido atua em conjunto com os anéis coletores das bobinas, garantindo o correto posicionamento do rotor e prolongamento de sua vida útil, diminuindo a necessidade de manutenção.


D

O circuito eletrônico de chaveamento de estado sólido atua em conjunto com um sensor de posição, garantindo o giro contínuo pela realização da correta energização das bobinas do estator, com base no alinhamento do rotor.

Fontes de alimentação lineares têm rendimento de potência superior às fontes chaveadas, pois os transistores nela utilizados operam com baixos valores de tensão coletor-emissor ou dreno-fonte.


C

Certo


E

Errado
