Um conversor analógico digital (ADC) é um circuito capaz de transformar um valor de tensão numa informação codificada em formato digital. Na conversão são usados sensores para medir o parâmetro a ser convertido. São exemplos de sensores usados em um conversor ADC:


A

diodo de sinal, diodo LED, transistor.


B

diodo zener, CI 555, CI 7805.


C

divisor resistivo, LDR, CI LM35, comparador com AOP.


D

indutor, capacitor, relé, temporizador.

Polarizar um diodo significa aplicar uma diferença de potencial às suas extremidades. A curva característica de um diodo é um gráfico que relaciona cada valor da ______ com a respectiva ______ que atravessa o diodo.


Assinale a alternativa que preencha correta e respectivamente as lacunas.


A

tensão aplicada / corrente contínua


B

tensão média / corrente contínua


C

tensão despassarada / eletricidade


D

tensão perdida / constante elétrica


E

tensão aplicada / corrente elétrica

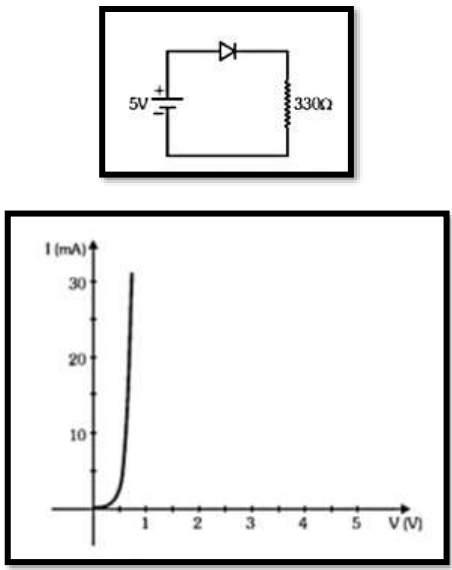

Considerando a figura 1 como o circuito e a Curva característica do diodo na figura 2 e, VF = 0,6 V, assinale a alternativa incorreta.


Imagem associada para resolução da questão


Figura 1. Circuito com diodo

Figura 2. Curva característica


A

Tensão de operação do diodo é 0,6 V


B

R = 330 Ω


C

Tensão no resistor de polarização é VR = 5 V


D

Tensão V = 5 V


E

Tensão no resistor de polarização é VR = V - VF

Considerando o circuito com amplificador operacional apresentado a seguir, calcule a tensão 𝑣0 na saída para a condição de 𝑣𝑎 = 1 𝑉 e 𝑣𝑏 = 0 𝑉.


Imagem associada para resolução da questão


A

𝑣0 = 0 𝑉.


B

𝑣0 = −1 𝑉.


C

𝑣0 = 1 𝑉.


D

𝑣0 = 4 𝑉.


E

𝑣0 = −4 𝑉.

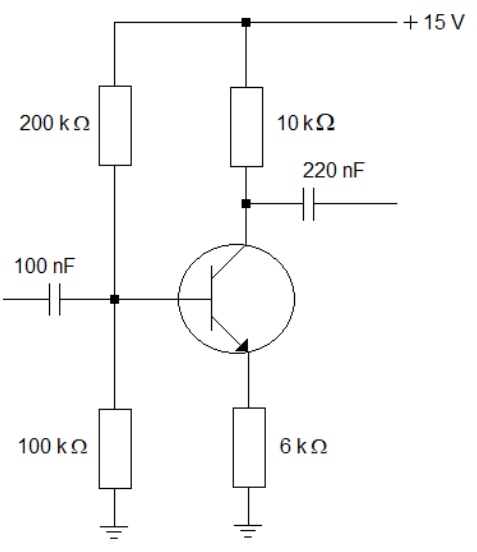

O estágio amplificador mostrado na figura abaixo usa um transistor operando com = 100 e Vbe = 0,7 V.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2023.


Considerando as informações e estágio amplificador da figura acima, o valor da corrente de coletor em estado quiescente é:


A

Ic = 0,93 mA.


B

Ic = 0,64 mA.


C

Ic = 7,5 mA.


D

Ic = 4 mA.

Em relação ao transistor bipolar de junção, analise as afirmativas abaixo:


I.A característica de saída, ou de coletor, pode ser dividida em três regiões distintas, classificadas e elencadas em consonância do comportamento específico do transistor em cada uma delas. Na região de corte, as duas junções estão polarizadas reversamente, fazendo com que a corrente do coletor seja praticamente nula, portanto o transistor está cortado, como se ele estivesse desconectado do circuito. Na região de saturação, as duas junções estão polarizadas diretamente, fazendo com que uma pequena variação da tenção resulte em uma enorme variação da corrente do coletor, nesse caso o transistor está saturado.

II.O transistor, na maior parte das aplicações, é usado operando na região ativa, principalmente como chave eletrônica, mas por outro lado, trabalhando nas regiões de corte e saturação, o transistor comporta-se como amplificador de sinais.

III.A configuração emissor comum é a mais utilizada nos circuitos transistorizados. Nessa configuração, a base é terminal de entrada de corrente e o coletor é o terminal de saída de corrente do circuito, sendo o emissor o terminal comum às tensões de entrada e saída.


É CORRETO afirmar que:


A

Somente as afirmações II e III são verdadeiras.


B

As afirmações I, II e III não são verdadeiras.


C

As afirmações I, II e III são verdadeiras.


D

Somente as afirmações I e II são verdadeiras.


E

Somente as afirmações I e III são verdadeiras.

Assinale a opção que apresenta uma característica de um amplificador operacional ideal.


A

Saída imune a qualquer tipo de saturação.


B

Ganho unitário na configuração amplificador inversor.


C

Impedância de saída infinita.


D

Entradas sem curto-circuito virtual.


E

Impedância de entrada infinita.

Um filtro passa-faixa ativo pode ser construído por um filtro-baixas em cascata com um filtro passa-altas e um estágio inversor.


C

Certo


E

Errado

Mudanças nos sinais de entrada que estejam dentro das margens de ruído são rejeitadas pelas portas lógicas. Dessa forma, ruídos não conseguem se propagar por um sistema digital com a mesma facilidade com o que ocorre em um circuito analógico.


C

Certo


E

Errado

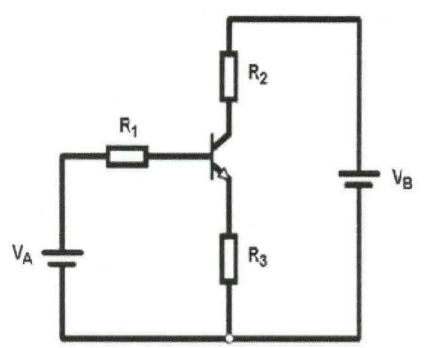

Determine a topologia de amplificador apresentada na figura abaixo e assinale a opção correta.


Imagem associada para resolução da questão


A

Coletor Estabilizado.


B

Base Comum.


C

Darlington.


D

Emissor Comum.


E

Transistor com Efeito de Campo.

No projeto de um sistema de áudio, necessita-se de um pré-amplificador de sinal na configuração Emissor Comum.


Entre os diagramas esquemáticos apresentados a seguir, qual representa um amplificador na configuração desejada para o projeto em questão?


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Transistores são componentes eletrônicos que permitem o controle de uma corrente elétrica maior a partir de uma corrente menor. Sobre esse assunto, analise as seguintes assertivas e assinale a alternativa correta.


I. O transistor TBJ é um dispositivo unipolar, e o transistor FET é bipolar.

II. O transistor TBJ pode ser utilizado como chave ou como amplificador.

III. Comparando os transistores FET e TBJ, o primeiro fornece uma maior impedância de entrada.


A

Todas as assertivas estão corretas.


B

Todas as assertivas estão incorretas.


C

Apenas a assertiva I está correta.


D

Apenas as assertivas I e II estão corretas.


E

Apenas as assertivas II e III estão corretas.

Um conversor CC-CA monofásico dotado de no-break possui valores nominais de potência e tensão de 15kVA e 100V.


O banco de baterias do no-break tem uma capacidade de 10Ah e alimenta um equipamento elétrico de 10kVA.


O tempo máximo que o conversor pode sustentar essa carga, em minutos, é


A

2,0.


B

2,5.


C

4,0.


D

4,4.

Em sistemas de geração de energia solar, são comumente empregados conversores CC-CC do tipo boost para elevar a tensão entregue pelo painel solar.


Considerando-se que a fonte VDC representa a tensão entregue pelo painel solar e que RL é a carga alimentada pela energia gerada pelo sistema, o circuito do conversor boost está representado no seguinte diagrama esquemático:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão
