Entre os tipos de sensores discretos utilizados na indústria, estão os sensores de proximidade. Sobre eles, analise as assertivas abaixo:

I. Sensores indutivos são sensores de proximidade.

II. Sensores capacitivos são sensores de proximidade.

III. Sensores de proximidade indutivos detectam alvos não metálicos.

IV. Microchaves são sensores discretos e de proximidade.

V. Sensores de proximidade permitem a operação sem contato mecânico.

Quais estão corretas?

Embora sistemas digitais sejam amplamente difundidos, sinais analógicos também são muito utilizados, portanto é fundamental entender e manipular esses sinais para processamento e transmissão eficientes.

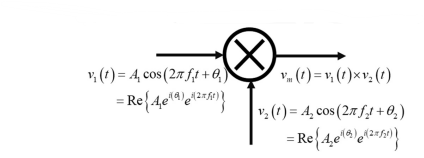

A figura precedente ilustra o esquema de um multiplicador de sinais elétricos, dispositivo encontrado com frequência em circuitos analógicos e digitais que implementam a função de multiplexação. Para entender como se comporta a saída desse tipo de dispositivo, quando excitado pelas formas de onda indicadas (tensão ou corrente elétrica), é comum o uso da representação de números complexos na forma indicada na figura, em que Re{c} representa a parte real do complexo c e e^ia = cos(a) + isen(a), sendo i = $\sqrt{-1}$, indicando a parte imaginária do número complexo e^ia. Sabendo que cos(a) × cos(b) = 0,5 × [cos(a + b) + cos(a − b)], assinale a opção que apresenta a expressão correta para v_m(t).

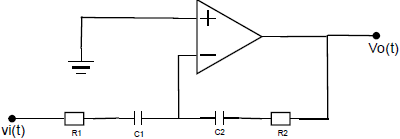

Os amplificadores operacionais são componentes versáteis utilizados em diversas aplicações eletrônicas, como amplificação de sinais, filtros, integradores e diferenciadores. Eles podem operar em circuitos lineares ou não lineares, dependendo de como são configurados; apresentam alta impedância de entrada e baixa impedância de saída. Uma de suas principais aplicações é no ganho de tensão, em que o amplificador pode amplificar um sinal fraco sem distorção significativa. Além disso, são usados em circuitos somadores, subtratores, comparadores de tensão e em conversores analógico-digitais, desempenhando um papel essencial no processamento de sinais em sistemas de controle e medição. Analise o circuito com amplificador operacional a seguir:

A expressão matemática que apresenta corretamente a relação entre tensão de saída e tensão de entrada, no domínio da frequência, é:

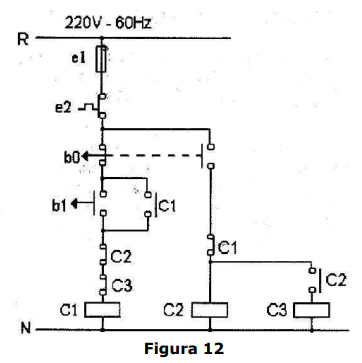

Analise a Figura 12 abaixo, referente ao funcionamento descrito pelo diagrama de comando, e assinale a alternativa INCORRETA.

$v$_o = −6 V

A ilustração mostra a estrutura de um transistor PMOS do tipo depleção.

A tecnologia de filme espesso é uma forma de interligar componentes eletrônicos por meio da aplicação de pastas condutivas, resistivas e dielétricas, sobre um substrato cerâmico isolante por um processo serigráfico sequencial e seletivo.

Idealmente a célula fotovoltaica deve ser construída com silício 100% puro, já que qualquer impureza pode introduzir níveis de energia indesejados nas bandas do sistema, atrapalhando o fluxo de corrente.

Em um diodo em polarização direta, a corrente que atravessa a junção p-n será

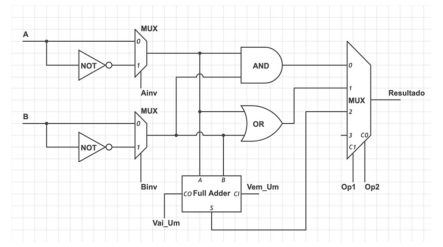

Tendo como base o circuito digital ilustrado na figura precedente, assinale a opção que indica os valores binários de Ainv,Binv, Vem_Um,_Vai_Um, Op1 e Op2, respectivamente, para que, na saída do multiplexador, seja apresentada a operação booleana $\left(\overline{AORB}\right)$ para todas as entradas possíveis de A e B.

A respeito do Conversor CC/CA, é CORRETO afirmar que:

Os estudos realizados pelo francês Jean-Baptiste J. Fourier, no século XVIII, contribuem de forma significativa em diversas áreas das ciências aplicadas e engenharias.

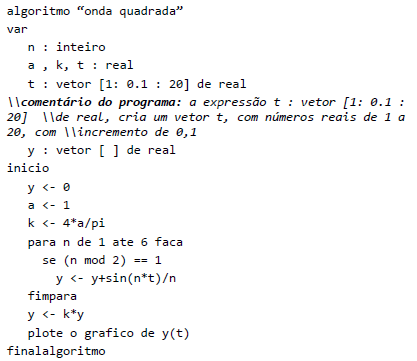

Fourier demonstrou que um sinal periódico pode ser representado por uma série trigonométrica infinita. Um estudante de engenharia eletrônica desenvolveu um algoritmo para plotar um gráfico de uma curva aproximada de uma onda quadrada, considerando apenas alguns termos da série, com o seguinte pseudocódigo:

Assinale a opção que contém a expressão correspondente aos termos da Série de Fourier consideradas pelo estudante no algoritmo desenvolvido para plotar a curva.

Um sinal eletrônico em formato perfeitamente senoidal é um exemplo de sinal analógico.

Em projetos de circuitos com Transistores de Efeito de Campo Metal-Óxido-Semicondutor (MOSFETs) de canal n tipo enriquecimento, a polarização do MOSFET é uma etapa essencial. Para obter a saturação como modo de operação, é comum garantir a formação do canal n e fazer a interconexão de dois de seus terminais. Essa configuração é amplamente utilizada para projeto de espelhos de corrente. Nessa configuração, os terminais curtos-circuitados são (A) porta e fonte. (B) fonte e dreno. (C) porta e dreno. (D) corpo e porta

Os transistores bipolares de junção (BJTs) podem operar em diferentes regiões de funcionamento, dependendo da polarização de suas junções base-emissor e base-coletor.

Em qual região de operação um transistor BJT atua como um interruptor fechado, permitindo a condução máxima de corrente do coletor para o emissor?

Em relação a um diodo semicondutor, são feitas as seguintes asserções:

I. Mesmo que não haja uma tensão externa aplicada nos terminais, um diodo semicondutor, por sua natureza elétrica, estará polarizado.

II. Uma resposta pode ser obtida ao aplicar uma tensão externa através dos dois terminais do dispositivo (polarização).

III. Ele é um material formado pela combinação de um material do tipo n (que tem a maioria de portadores e elétrons) com outro do tipo p (que tem a maioria dos portadores lacunas).

IV. Ele permite a passagem de corrente elétrica em mais de um sentido simultaneamente.

Assinale a alternativa que apresenta apenas asserções corretas.

Um transistor BJT pode apresentar diferentes regiões de operação. Uma delas é a de saturação deste, em que: ______. Assinale a alternativa que preencha corretamente a lacuna.

Na litografia ultravioleta extrema (EUVL), são emitidos, no substrato, feixes intensos de luz ultravioleta com comprimentos de ondas maiores e sem o emprego de máscaras, enquanto na litografia por feixe de elétrons (EBL), há o escaneamento de feixes de elétrons em máscaras reflexivas.

Fotolitografia é o processo que, para escrever em um material, utiliza luz ultravioleta, máscaras em escala nanométrica de diferentes materiais e polímeros resistentes a produtos químicos e sensíveis à luz, chamados de fotorresistes.
