Questões de Concurso sobre Eletrônica Analógica

Analise as afirmativas abaixo, com relação a transistores, Analise a figura a seguir. e assinale a opção correta.

I- Transistores MOSFET usados em circuitos digitais como chaves devem operar nas regiões de tríodo e corte.

II- A região de saturação de MOSFET é usada na amplificação de sinais.

III- Para operar como chave, os transistores TBJ devem operar na região ativa e de corte.

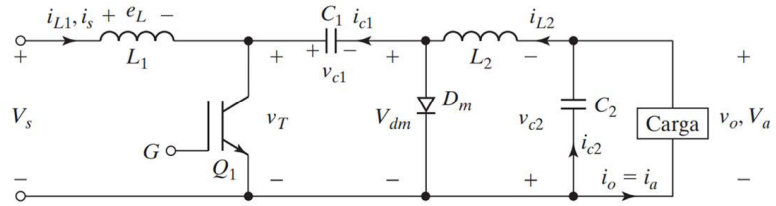

Diagrama do Circuito do Conversor CC-CC (Rashid, 2014)

RASHID, M. H. Eletrônica de potência: dispositivos, circuitos e aplicações. 4. ed. Pearson, 2014.

O circuito ilustrado corresponde a um conversor

Uma Placa de Circuito Impresso (PCI) com tecnologia Stripline possui uma trilha interna com sinal CC e as demais trilhas com sinais CA. Houve um surto de alta frequência na rede de energia elétrica onde essa PCI estava conectada. O circuito eletrônico da PCI não funciona adequadamente na parte CC. Podemos afirmar que o defeito foi causado provavelmente por:

O conhecimento das características de operação das chaves semicondutoras de potência é de suma importância para o entendimento do funcionamento de conversores eletrônicos de potência e para a escolha do conversor a ser empregado em determinada aplicação. Considere que estão disponíveis conversores a Diodo, GTO, IGBT, MOSFET e SCR.

Para atender à utilização de um conversor autocomutável, com frequência de chaveamento operando na ordem de centenas a milhares de quilohertz e com potência abaixo de um quilovolt-ampere, o conversor deve ter o tipo de chave

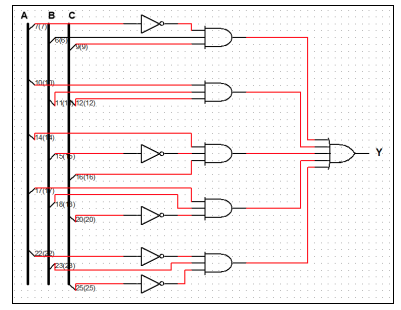

Uma expressão simplificada do circuito lógico apresentado é:

Filtros que contêm somente resistores, indutores e capacitores são chamados de

Em qual velocidade um gerador síncrono de dois pólos e 50 Hz produz 50 Hz?

Dentro dos dispositivos construídos com semicondutores o diodo, é, sem dúvida um grande aliado na construção de circuitos eletrônicos. Sobre este tema, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O diodo polarizado diretamente comporta-se como uma resistência muito baixa, ou seja, é equivalente a um curto-circuito.

( ) A polarização direta do diodo consiste em ligar o polo positivo da fonte de tensão externa no lado P (terminal anodo) e o polo negativo no lado N (terminal catodo)

( ) A tensão externa ajuda os elétrons livres do lado N a vencer a barreira de potencial, de modo que a resistência da junção cai para apenas alguns ohms.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O elemento da eletrônica que conhecemos por transistor pode ser utilizado em três configurações diferentes, sendo que a configuração Emissor Comum, utilizado amplamente em aplicações práticas de circuitos transistorizados, tem como características: ganho de corrente ______, ganho de tensão ______, impedância de entrada ______ e impedância de saída ______.

Assinale a alternativa que preencha correta e respectivamente as lacunas.

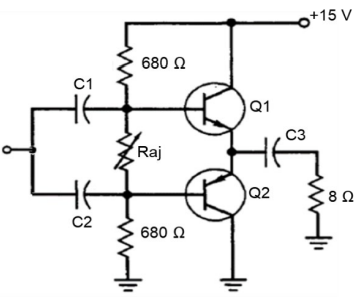

Na figura, representa-se o estágio de saída de um amplificador de potência na configuração push-pull classe B.

O resistor Raj é ajustado para eliminar a distorção de cruzamento zero na saída e estabelecer uma corrente quiescente igual a zero, sendo a tensão nos emissores de Q1 e Q2 igual 7,50 V. Considerar VBE = 0,7 V para cada transistor. Em relação ao circuito podese afirmar:

I. A corrente através do resistor Raj é igual a 10 mA.

II. Considerando-se a máxima excursão de tensão pico a pico na saída, a potência dissipada na carga de 8 Ω é de 3,52 W.

III. O capacitor C3 é desnecessário no circuito, já que a tensão entre os emissores de Q1 e Q2 foi ajustada na metade da tensão da fonte de alimentação.

Considerando as afirmativas acima, assinale a alternativa correta.

O ganho de tensão total é o produto dos ganhos de tensões individuais. A impedância de entrada do segundo estágio é a resistência de carga para o primeiro estágio. Dois estágios em EC resultam em um sinal amplificado em fase.

Assinale a alternativa a que este texto se refere.

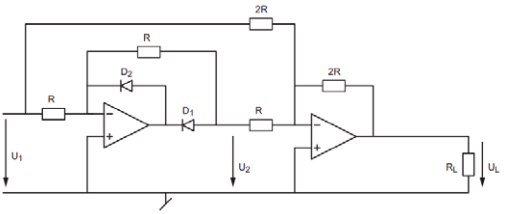

Considerando o circuito analógico apresentado, assinale a alternativa que indica a relação entre as tensões de saída e de entrada.

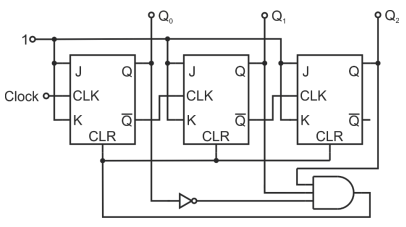

A figura a seguir mostra um circuito eletrônico composto por três flip-flops JK tipo T com as entradas ligadas a um sinal lógico alto (1) e alimentado por um trem de pulsos representado pelo sinal “Clock”.

Assinale a alternativa correta com base no circuito apresentado.

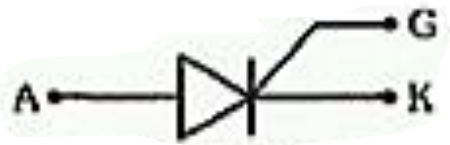

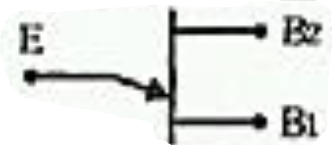

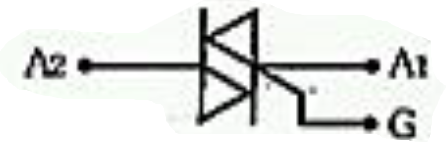

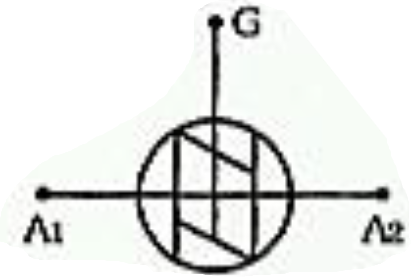

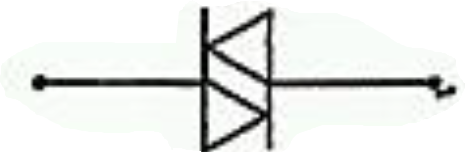

Na área de engenharia elétrica/automação, é possível encontrar circuitos eletroeletrônicos de controle de potência. Circuitos dessa natureza podem usar dispositivos chamados tiristores, que representam um conjunto de componentes eletrônicos. Nesse sentido, para além dos componentes principais [tiristores], encontram-se componentes acessórios usados nos disparos dos tiristores principais. Relacione adequadamente os dispositivos aos seus respectivos símbolos.

( ) SCR: Silicon Controlled Rectifier.

( ) TRIAC: Triode Alternative Current.

( ) DIAC: Diode Alternative Current.

( ) Diodo Shockley: Diodo de quarto camadas.

( ) SUS: Silicon Unilateral Switch.

( ) SBS: Silicon Bilateral Switch.

( ) UJT: Unijunction Transistor.

A sequência está correta em

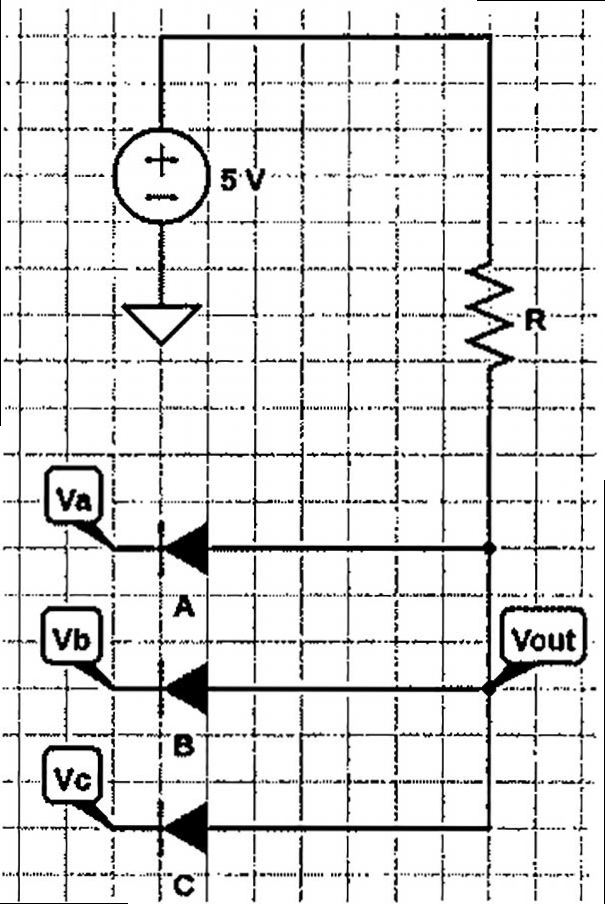

Analise o circuito a seguir.

Se V_a = +5V, V_b = 0V e V_c = +5V, determine qual é o valor da saída V_out para um diodo ideal no circuito acima.

Em relação aos diodos zener, analise as afirmativas a seguir e assinale a opção correta.

I- O diodo zener é o elemento principal dos reguladores de tensão, mantendo a tensão na carga quase constante, independente da variação na tensão de linha e na resistência de carga.

II- O diodo zener polarizado diretamente mantém a tensão na saída constante, embora a corrente nele varie.

III- Um resistor de limitação é sempre usado em paralelo com o diodo zener, para limitar a corrente do diodo zener a um valor abaixo da sua corrente máxima nominal.

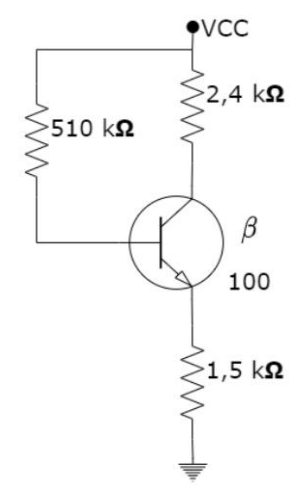

Determine o valor aproximado da fonte VCC para que o valor de VCE do transistor de junção bipolar seja igual a 8,3 V.

Com base na temática circuitos eletrônicos, associe as duas colunas corretamente.

Conversores CC-CC têm ampla gama de aplicações em dispositivos eletrônicos de potência e apresentam diversas topologias construtivas. Sobre o comportamento do conversor CC-CC que apresenta topologia Boost, pode-se afirmar que:

O conversor estático de potência é um dispositivo que realiza a transformação de uma corrente em outro tipo, e também realiza transformação de frequência. Ele é responsável por tratar e controlar a energia elétrica entre dois ou mais sistemas. Assinale a alternativa que exemplifica a utilização de um conversor CC/CA:
