Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE SP - Agente de Defensoria Pública - Área Engenheiro Elétrico - 2015

A denominação do circuito integrado 74LS373, de acordo com os fabricantes, é 3-STATE Octal D-Type Transparent Latches and Edge-Triggered Flip-Flops.

Portanto, trata-se de um

A
comparador de oito bits, gatilhavel.
B
registrador de deslocamento circular com Flip-Flop JK − MS.
C
subtrator de oito bits com saída em alta impedância.
D
registrador de oito bits acionado pela transição do pulso de relógio e com saída em alta impedância.
E
contador CMOS com registrador de deslocamento e saída tri-state.
Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE SP - Agente de Defensoria Pública - Área Engenheiro Elétrico - 2015

Considere as figuras abaixo com situações em que se deseja conhecer a corrente solicitada em sistemas 127 V/220 V, com uso de um alicate amperímetro

Imagem associada para resolução da questão

A medição está correta APENAS em

A
IV.
B
III.
C
II.
D
I e III.
E
III e IV.
Ano: 2014
Banca: Instituto de Gestão e Desenvolvimento Social Desenvolver Recursos Humanos - IGDRH
Prova: IGDRH - EFCJ - Analista Ferroviário - Área Oficinas/Elétrica - 2014
Os Transistores têm os parâmetros α e ß, onde α é parâmetro eficiência do transistor e é a relação entre as correntes de coletor e emissor, e ß é o ganho estático do transistor e é a relação entre as correntes de base e coletor. Assim, determine o parâmetro α quando a corrente de emissor for IE = 2,8 mA e a corrente de base IB = 10 μA.
A
0,996
B
280
C
0,004
D
1,003
E
10
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - Suframa - Engenheiro - Área Engenharia Elétrica - 2014
Se o nível lógico das entradas D0 e D1 for 1 e o nível lógico das demais entradas for 0, então a tensão Vs será superior a 7 mV.
C
Certo
E
Errado
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - FUB - Engenheiro Elétrico - 2014
Entre os circuitos lógicos das famílias TTL e CMOS, os da família TTL são mais indicados para implementar o circuito da figura II, a fim de serem atendidos os requisitos do projeto.
C
Certo
E
Errado
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - FUB - Engenheiro Elétrico - 2014
Se todos os resistores do circuito da figura I tiverem o mesmo valor de resistência, então uma das exigências do projeto não será atendida.
C
Certo
E
Errado
Ano: 2014
Banca: Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional - IDECAN
Prova: IDECAN - CNEN - Técnico - Área Eletrônica - 2014

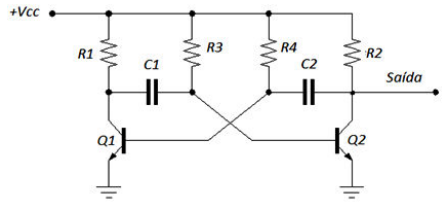

Analise o circuito a seguir, considerando: C1 = C2, R1 = R2, R3 = R4 e Q1 = Q2.


Imagem associada para resolução da questão


Assinale a alternativa que relaciona a função do circuito apresentado.

A

Multivibrador astável e saída com ondas quadradas simétricas.

B

Multivibrador astável e saída com ondas quadradas assimétricas.

C

Gerador de onda triangular, cuja frequência é dada pelo circuito RC.

D

Oscilador de onda senoidal, cuja frequência é dada pelo circuito RC.

E

Gerador de onda dente de serra, cuja frequência é dada pelo circuito RC.

Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - TJ SE - Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Elétrica - 2014
Caso o referido codificador seja implementado usando apenas lógica combinacional, adotando-se a relação sinal-ruído de quantização como fator de comparação e mantendo-se as mesmas características do sinal de entrada, ele será mais rápido que um conversor A/D equivalente embasado em aproximações sucessivas.
C
Certo
E
Errado
Ano: 2014
Banca: Fundação Professor Carlos Augusto Bittencourt - FUNCAB
Prova: FUNCAB - POLITEC RO - Perito Criminal - Área Engenharia Elétrica - 2014

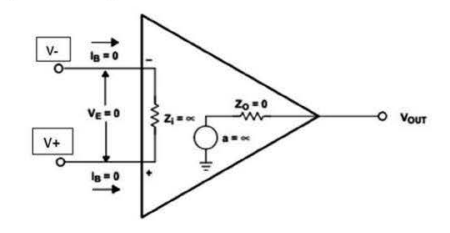

Imagem associada para resolução da questão

Considerando o amplificador operacional acima, escolha a resposta correta.

A

V- representa a saída inversora.

B

V+ representa a entrada inversora.

C

V- representa a entrada inversora.

D

Vout representa a saída não inversora.

E

V+ representa a saída inversora.

Ano: 2014
Banca: Fundação CESGRANRIO - CESGRANRIO
Prova: CESGRANRIO - Liquigás Distribuidora SA - Engenheiro Júnior - Área Elétrica - 2014

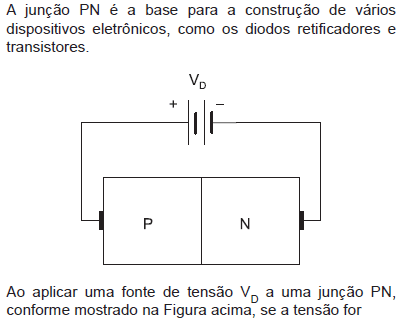

Imagem associada para resolução da questão
A
negativa, as lacunas presentes na região P da junção serão atraídas pelo polo negativo da fonte de tensão VD e os elétrons livres presentes na região N serão atraídos pelo polo positivo, levando ao fluxo de portadores de carga majoritários através da junção.
B
negativa, a largura da região de depleção se tornará gradualmente mais estreita conforme o módulo da tensão VD for elevado.
C
positiva, o campo elétrico produzido pela fonte de tensão VD contribuirá com o alargamento da região de depleção, impedindo o fluxo de portadores de carga majoritários através da junção.
D
positiva, o campo elétrico produzido pela fonte de tensão VD contribuirá com a elevação do campo elétrico na região de depleção, dando início à corrente de deriva de elétrons livres e lacunas através da junção.
E
nula, ainda assim haverá um campo elétrico na região de depleção impedindo o fluxo de difusão de elétrons e lacunas através da junção em equilíbrio.
Ano: 2014
Banca: Instituto de Gestão e Desenvolvimento Social Desenvolver Recursos Humanos - IGDRH
Prova: IGDRH - EFCJ - Analista Ferroviário - Área Oficinas/Elétrica - 2014

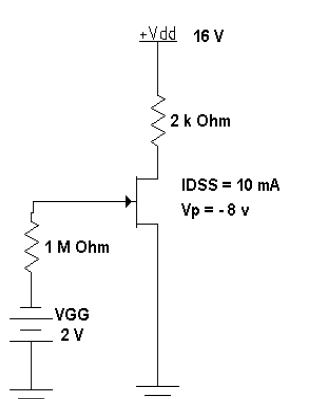

Para o circuito com FET, determine os parâmetros VGS e ID.

Imagem associada para resolução da questão

A
VGS = - 2V e ID = 7,5 mA
B
VGS = - 8 V e ID = 10 mA
C
VGS = 16V e ID = 10 mA
D
VGS = - 2V e ID = 5,625 mA
E
VGS = 2V e ID = -7,5 mA
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - FUB - Engenheiro Elétrico - 2014
Se a entrada do conversor estiver ajustada para o maior número binário possível, então sua saída corresponderá à metade do valor da tensão da bateria.
C
Certo
E
Errado
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - FUB - Engenheiro Elétrico - 2014
A resistência de entrada do circuito da figura I é infinita.
C
Certo
E
Errado
