Um contador em anel tradicional com Flip-Flops tipo D possui a saída Q do último Flip-Flop conectada à entrada D do primeiro Flip-Flop. Nessa configuração, ele opera com N estados. Se ao invés de conectar a saída Q for conectada a saída Q-barra, o número de estados do contador passará a ser:

Em uma Unidade Lógica e Aritmética (ULA), pode-se encontrar:

Considere o circuito digital projetado conforme o esquema mostrado na figura abaixo.

Fonte: Banca Examinadora, 2026.

Após a simplificação do circuito, a função lógica por ele desempenhada pode ser representada por uma porta lógica de quatro entradas do tipo

O esquema abaixo mostra um circuito muito utilizado em sistemas digitais.

Fonte: Banca Examinadora, 2026.

Quando as entradas forem S = 0 e R = 1, o nível lógico na saída Q será

Esse circuito corresponde a uma porta lógica CMOS do tipo AND, amplamente utilizada em circuitos digitais combinacionais e em circuitos que requerem baixo consumo e alto grau de integração.

Um sistema digital síncrono de alta velocidade monitora a posição de um encoder de 4 bits. O projeto original utiliza código Gray, onde apenas um bit muda por transição para mitigar problemas de temporização. Após uma falha, o encoder passa a gerar código binário puro, onde vários bits podem mudar simultaneamente.

Assinale a opção que descreve a consequência imediata e mais provável para a integridade dos dados no circuito receptor, dada a presença de atrasos de propagação (t_pd) nos flip-flops do sistema síncrono.

Um circuito digital é formado por duas portas AND, uma porta OR e uma porta NOT, conforme descrito a seguir:

1. As entradas 𝐴 e 𝐵 são aplicadas à primeira porta AND.

2. As entradas 𝐵 e 𝐶 são aplicadas à porta OR.

3. A saída da porta OR é conectada à entrada da porta NOT.

4. As saídas da primeira porta AND e da porta NOT são conectadas às entradas de uma segunda porta AND, cuja saída é denominada 𝑌.

Com isso, a saída do circuito 𝑌 é dada por

Analise a imagem a seguir.

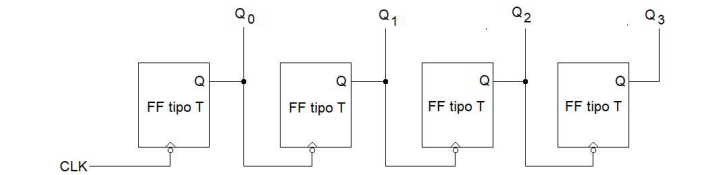

A eletrônica digital é o ramo que manipula informações e sinais discretos, baseados no sistema binário (0 ou 1 – ligado ou desligado) para processar, armazenar e transmitir dados. Seus principais componentes são portas lógicas e flip-flops. A Figura 1 apresenta um circuito contador

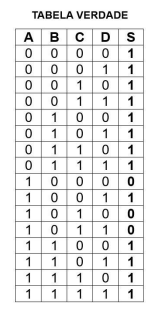

Na eletrônica digital, a tabela verdade e a expressão booleana são ferramentas fundamentais para a análise e o projeto de circuitos lógicos. A tabela verdade é uma representação tabular que relaciona todas as possíveis combinações de entradas de um circuito com suas respectivas saídas, permitindo compreender completamente o comportamento lógico de portas e sistemas digitais. Ela é amplamente utilizada na validação de circuitos combinacionais, como portas lógicas, multiplexadores e somadores, sendo essencial para verificar se o circuito atende às condições desejadas. Já a expressão booleana é a forma matemática que descreve o funcionamento lógico de um circuito, utilizando operações da álgebra de Boole. A partir da tabela verdade, é possível derivar a expressão booleana correspondente e vice-versa. Essa representação permite simplificar circuitos, reduzir o número de componentes e otimizar o desempenho, sendo uma etapa crucial no desenvolvimento de sistemas digitais. Considere a tabela verdade a seguir:

Assinale a alternativa que apresenta corretamente a expressão booleana equivalente à tabela verdade apresentada para a saída "S":

Em um sistema digital, o número de bits de paridade suficientes para corrigir o número BCD 1001 é igual a

Um sistema digital utiliza um registrador de deslocamento de 4 bits (Flip-flops Q₃, Q₂, Q₁, Q₀, onde Q₃ é o MSB) para manipular dados serialmente. O registrador está inicialmente carregado com o estado 1010. A cada pulso síncrono de clock, ocorre um deslocamento para a direita e o valor 1 é inserido na entrada serial.

Assinale a opção que representa o conteúdo binário final do registrador (Q₃ Q₂ Q₁Q₀) após a ocorrência de duas bordas de clock ativas.

A figura a seguir mostra o símbolo lógico de um multiplexador digital (MUX), com duas entradas binárias (S₀ e S₁) para seleção de dados, quatro entradas de dados (D₀ a D₃) e uma saída de dados (Y). Um código de 2 bits nas entradas de seleção de dados (S) determina qual entrada de dados será ativada, de modo que o dado correspondente seja transmitido para a saída Y.

Considerando as informações apresentadas, é correto afirmar que

I quando S1 = 1 e S₀ = 0 forem aplicados na seleção de dados, o dado em D₂ será direcionado para a linha de saída de dados.

II apesar de o MUX apresentar apenas quatro entradas de dados (D₀ a D₃), a quantidade de bits de seleção de dados (S₀ e S₁) permite até oito entradas de dados.

III a expressão de saída Y pode ser representada pela soma de produtos 𝑌 = 𝐷₀𝑆̅ ₁𝑆̅ ₀ +𝐷₁𝑆̅ ₁𝑆₀ +𝐷₂𝑆₁𝑆̅ ₀ + 𝐷3𝑆1𝑆0 , em que um símbolo com barra (𝑆̅) significa negação.

Assinale a opção correta.

Em estruturas de dados para imagens digitais, o modelo RGB representa cada pixel por meio de três componentes, vermelho, verde e azul, cada um geralmente codificado com 8 bits.

A família de Cl's CMOS surgiu como uma grande evolução em relação às famílias TTL. Observe o circuito abaixo de uma porta lógica CMOS e assinale a opção que apresenta a porta lógica que ela representa.

O multiplexador é um circuito digital que selecionará uma entre várias entradas e a enviará para a saída.

Uma Máquina de Estados Finitos (FSM) é um modelo matemático amplamente usado para projetar sistemas sequenciais digitais. A conversão de uma FSM para um circuito digital combinacional e sequencial requer, fundamentalmente,

O esquema abaixo mostra a arquitetura de um contador de 4 bits.

Fonte: Banca Examinadora, 2026.

Após o décimo primeiro pulso de clock, o código digital presente nas saídas Q0 até Q4será

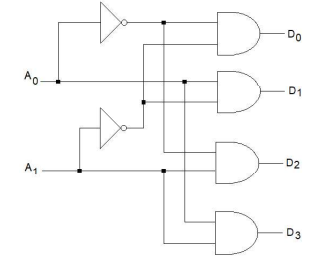

Marque a opção que apresenta a expressão lógica para a saída D2 no sistema digital mostrado na figura abaixo.

Fonte: Banca Examinadora, 2026.

O circuito apresentado poderia também ser implementado com o uso de portas lógicas apenas do tipo NOR.

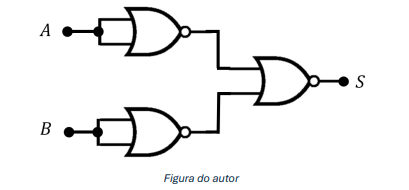

No contexto da eletrônica digital, é comum implementar diferentes portas lógicas utilizando combinações de outras portas básicas, com o objetivo de simplificar projetos ou atender restrições específicas de hardware. Considere o circuito lógico apresentado na imagem abaixo, no qual o funcionamento de uma determinada porta lógica é reproduzido utilizando apenas portas NOR.

Com base na análise do comportamento do circuito e na relação entre as entradas e a saída, identifique qual porta lógica é representada. Assinale a alternativa CORRETA:
