Q721331

Engenharia Elétrica e Engenharia Eletrônica Eletrônica Analógica

Ano: 2014

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - Suframa - Engenheiro - Área Engenharia Elétrica - 2014

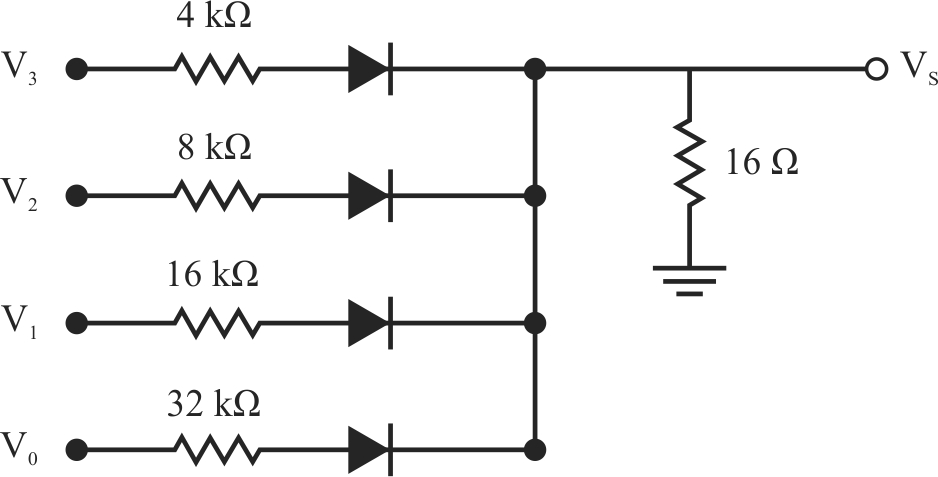

Imagem associada para resolução da questão

A figura acima mostra um esquema de conexão de componentes eletrônicos para formar um conversor D/A. A tensão de entrada (tensão V_CC), aplicada quando um nível lógico está no estado 1, corresponde a valor igual a +5 V. Os níveis lógicos D₀, D₁, D₂ e D₃ são associados às entradas V₀, V₁, V₂ e V₃, respectivamente. Com base nessas informações e considerando que os diodos no circuito são ideais, julgue os itens a seguir.

O circuito corresponde a um conversor D/A construído com base em uma rede R-2R.

Certo

Errado
