Questões de Concurso sobre Eletrônica Analógica

A respeito dos conversores CC/CC, CA/CC, CC/CA e CA/CA, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Conversor CC/CC recebe tensão contínua e libera tensão alternada com controle de amplitude e frequência.

( ) Conversor CA/CC recebe tensão alternada e fornece tensão contínua, podem ser monofásicos, trifásicos ou n-fásicos.

( ) Conversor CC/CA recebem corrente contínua e liberam outra corrente contínua com amplitude maior ou menor.

( ) Conversor CA/CA recebem corrente alternada e liberam corrente alternada com frequência e amplitude maior ou menor.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

No circuito de eletrônica analógica, em que um amplificador operacional é empregado para realizar a integração de um sinal de entrada, o uso de um resistor em paralelo com o capacitor de realimentação permite

Os diodos são componentes eletrônicos amplamente utilizados em circuitos eletrônicos. Sobre as características desse componente, analise as seguintes assertivas:

I. Em um diodo real, quando a diferença de tensão entre ânodo e cátodo é positiva, o diodo apresenta apenas o comportamento de condução.

II. Diferentemente do diodo real, o diodo ideal não apresenta um limite de tensão de ruptura, conhecida como tensão reversa máxima.

III. O diodo pode ser utilizado como um retificador simples, que converte uma tensão alternada em uma tensão contínua constante.

Quais estão corretas?

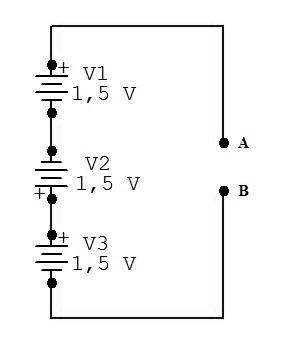

Calcule a diferença de potencial entre os pontos A e B e assinale a alternativa correta.

Um amplificador é constituído por três estágios de amplificação ligados em cascata, conforme mostrado na figura abaixo. Os ganhos de cada estágio são A₁ = 10, A₂ = 5 e A₃ = 2.

Fonte: Banca Examinadora, 2023.

Com base nas informações e na figura acima, se o sinal de entrada aplicado no amplificador for de 10 mV, o seu ganho total em dB e a sua saída em dBm serão, respectivamente

Assinale a alternativa que corresponde à definição abaixo.

“É um dispositivo elétrico que consiste em duas placas condutoras de metal separadas por um material isolante denominado dielétrico.”

Uma das vantagens do transistor MOS é a robustez quanto à eletricidade estática, se comparado ao bipolar de junção.

O diodo D1 atua como retificador de onda completa, aproveitando tanto o semiciclo positivo quanto o negativo da tensão de entrada.

A saída Vout apresenta uma componente periódica que é diretamente proporcional à corrente demandada pela carga RL e inversamente proporcional ao valor do capacitor C1.

O SCR (Sillicon Controlled Rectificier) é um diodo retificador controlado. Ele possui três terminais A (ânodo), K (cátodo) e o terminal de controle G (gate). Para a entrada em condução do SCR é necessário:

O componente utilizado para controlar a velocidade de um motor elétrico em um circuito de acionamento elétrico é o

Os transistores bipolares de junção (TBJ) revolucionaram a indústria de equipamentos eletrônicos, permitindo a substituição das válvulas e, consequentemente, reduzindo o consumo e as dimensões dos equipamentos eletrônicos.

Considerando-se um TBJ do tipo npn, com polarização direta do diodo emissor e polarização reversa no diodo coletor, a corrente de coletor pode apresentar praticamente a mesma magnitude da corrente de emissor devido

Tiristor é um componente eletrônico de silício cuja estrutura apresenta quatro camadas dopadas na seguinte sequência PNPN.

Analise as assertivas a seguir:

I- Terminal do material tipo P externo que é denominado de ânodo (A)

II- Terminal do material tipo P interno que é denominado de ânodo (A)

III- Terminal do material tipo N externo que é denominado cátodo (K)

IV- Terminal do material tipo N interno que é denominado cátodo (K)

V- Terminal da camada tipo P, interna, denominado gatilho (G)

A seguir, assinale a alternativa que contenha os três terminais que fazem parte do Tiristor:

Em comparação aos circuitos digitais, os circuitos analógicos são menos susceptíveis à interferência eletromagnética indesejável, normalmente denominada ruído.

Na associação em série de três diodos, cada um deles com tensão máxima reversa de -50 V, a tensão máxima reversa equivalente será de -75 V.

O transistor bipolar Q1 multiplica a corrente de saída do amplificador operacional para a carga R1 em aproximadamente 51 vezes.

O diodo utilizado no circuito garante um caminho DC para que a corrente armazenada no indutor possa fluir pela carga quando a chave MOS se encontrar aberta. Isso é feito para proteger o transistor de acionamento de eventuais aumentos de tensão causados pelo chaveamento do indutor.

O nível de água em um reservatório é exemplo de grandeza física que pode ser representada por um sinal analógico.

Considera-se ideal o amplificador operacional que apresenta impedância de entrada infinita, impedância de saída zero e ganho infinito.

Considere o circuito com o conversor CA-CC trifásico a Tiristor, ilustrado na Figura acima, operando sem perdas. A fonte de tensão trifásica equilibrada no lado CA (V_A, V_B e V_C) e a fonte de corrente no lado CC (I_CC) são ideais. Além disso, os indutores são idênticos.

Dada a presença dos indutores no lado CA, a tensão (V_CC) medida na fonte de corrente é igual a 3/2 da tensão da fase C (V_CC = $+\frac{3}{2}$ V_C), quando os tiristores
