Questões de Concurso sobre Modelos equivalentes e realimentação

Assinale a alternativa que corresponde ao circuito equivalente do gerador a seguir.

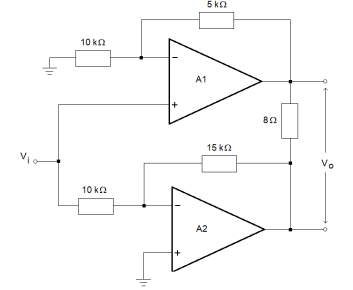

No circuito mostrado na figura abaixo, todos os componentes são ideais.

Fonte: Banca Examinadora, 2026.

Para uma entrada senoidal V_i com amplitude pico-pico de 3 V, o sinal de saída V_o em valores eficazes será de

A dinâmica que relaciona a saída y(t) com a entrada u(t) de um sistema linear e contínuo no tempo é matematicamente modelada, no domínio de Laplace, pela Função de Transferência dada por:

$G(s)=\frac{Y(s)}{U(s)}=\frac{s+10}{s^2+8s+41}$

Aplica-se a esse sistema uma realimentação de saída, cuja lei de controle é u(t) = -K y(t) + r(t), caracterizando uma nova dinâmica, dessa vez, em malha fechada, na qual r(t) passa a ser uma nova entrada, conhecida como entrada de referência do sistema Malha Fechada. A expressão da função de transferência de malha fechada, $G_f(s)=\frac{Y(s)}{R(s)},$ ligando a saída com a entrada de referência é

Uma bateria secundária não ideal:

Em um condicionador de sinal, um amplificador operacional em configuração inversora recebe um sensor ruidoso. Para reduzir ruído e estabilizar ganho, a equipe usa realimentação negativa com resistores precisos. Em regime linear ideal, o nó inversor tende a ficar em terra virtual, e o ganho é definido por _____________.

Qual alternativa abaixo preenche corretamente a lacuna acima?

O circuito abaixo representa um modelo para transistores bipolares na configuração base-comum.

Fonte: Banca Examinadora, 2026.

Assumindo condições ideais, o fator de amplificação do circuito é:

Em um oscilador Colpitts, o circuito ressonante é formado por um indutor L em paralelo com a associação em série de dois capacitores C₁ e C₂. A realimentação do sinal ocorre por meio da divisão capacitiva entre C₁ e C₂. Com base nessa configuração, analise as afirmativas a seguir.

I- A frequência de oscilação depende da capacitância equivalente da associação de C₁ e C₂, dada por $Ceq=\frac{C1xC2}{C1+C2}.$

II- Para que a realimentação seja suficiente para manter a oscilação, a proporção entre C₁ e C₂ influencia diretamente a fração de sinal realimentado.

III- Se C₁ = C₂, a tensão realimentada corresponde à metade da tensão no circuito tanque.

IV- A oscilação só depende do valor do indutor L, pois os capacitores apenas servem para acoplamento de corrente alternada. Assinale a opção correta.

Os filtros de sinais do tipo FIR (finite impulse response) utilizam realimentação e, por consequência, devem ser bem dimensionados para evitar instabilidade assintótica.

O ganho de um amplificador operacional com realimentação negativa é pouco sensível a variações de parâmetros externos do circuito.

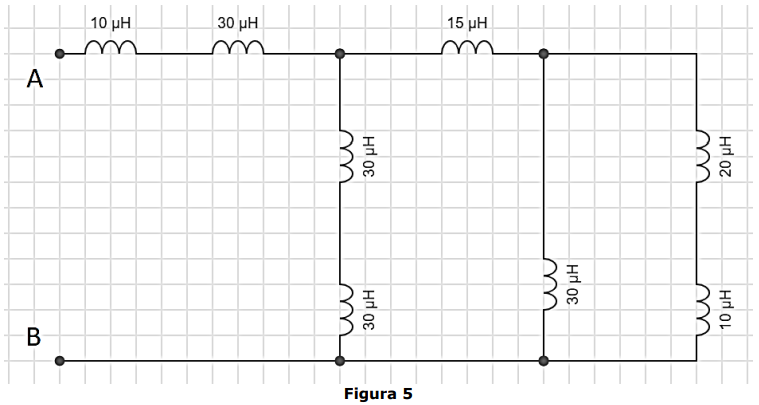

Analise a Figura 5 abaixo:

Com base nas informações apresentadas, determine o indutor equivalente entre os pontos A e B.

Em um sistema de controle em malha fechada, a realimentação negativa é utilizada para

Um amplificador operacional é configurado com uma resistência de realimentação de 10 kΩ e uma resistência de entrada de 1 kΩ.

Qual será o ganho de tensão do amplificador?

Considerando-se que a circunferência utilizada para modelar a região II do comportamento do amplificador de potência descrito no texto 27A1 tenha como centro o ponto (C_E, C_S) e raio r, é correto afirmar que os valores, em dBm, de C_E, C_S e r são, respectivamente, iguais a

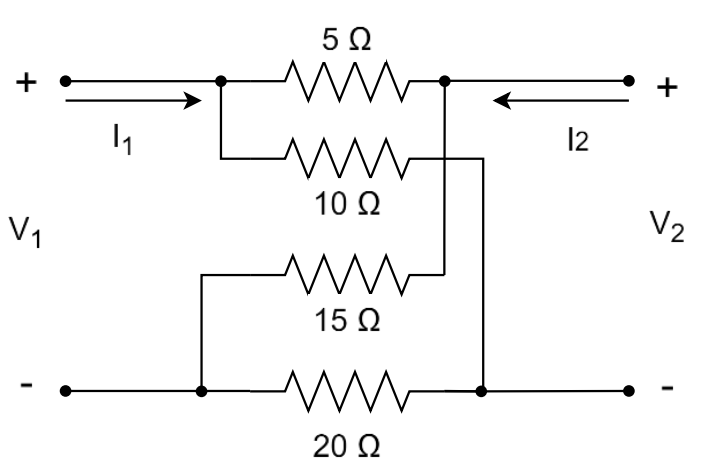

Com base no quadripolo da figura a seguir, assinale a alternativa que apresenta o valor do parâmetro b₁₂.

Um transformador real pode ser representado como um circuito elétrico, a fim de otimizar as análises de suas variáveis elétricas, do fluxo de potência e de suas perdas. Diante do exposto, analise os excertos abaixo, sobre o transformador real:

I. Um _____ (1) permite a obtenção do ramo paralelo equivalente de um transformador, composto pela reatância equivalente ás perdas por _____ (2) e a resistência equivalente às perdas por ____ (3).

II. A impedância série, referente às perdas por efeito Joule, é obtida através do _____ (4).

III. A regulação de tensão do transformador refere-se à diferença entre a tensão nominal do transformador e à tensão em _____ (5).

Sobre o algoritmo Dijkstra, analise as afirmações a seguir:

I. O algoritmo Dijkstra não permite descobrir o caminho mais curto.

II. O algoritmo Dijkstra pode ser aplicado para otimização de rotas de pacotes em rede de computadores.

III. O algoritmo Dijkstra não pode ser aplicado na resolução do problema do caixeiro viajante.

IV. O algoritmo Dijkstra utiliza pesos nas ligações entre os nodos como critério para decisão.

V. O algoritmo Dijkstra permite que os pesos entre as ligações sejam apenas distâncias em km.

As afirmativas CORRETAS a respeito dessa métrica são:

A realimentação em circuitos amplificadores por muitas vezes é necessária para que se obtenham características desejáveis, em troca de redução de ganho. Sobre as possíveis vantagens da realimentação negativa e suas topologias básicas, assinale a opção correta.

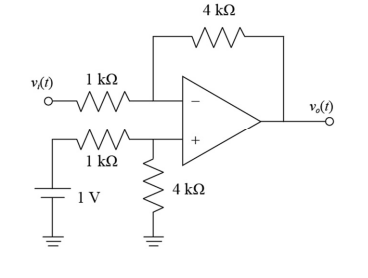

Para o circuito a seguir, cujos componentes são ideais, é válida a expressão $v_o\left(t\right)=4\cdot \left[2-v_i\left(t\right)\right].$

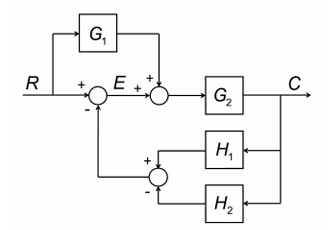

Considerando a função de rede apresentada a seguir, é correto afirmar que C pode ser descrita pela expressão

Na troca de um componente em um circuito elétrico, é necessário escolher um componente que tenha as mesmas especificações técnicas do componente original para garantir um funcionamento adequado.
