Questões de Concurso sobre Eletrônica Analógica

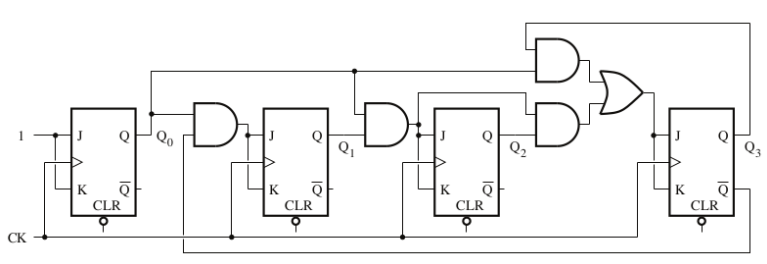

De acordo com o circuito digital apresentado, conclui-se que a sua função é a de contador

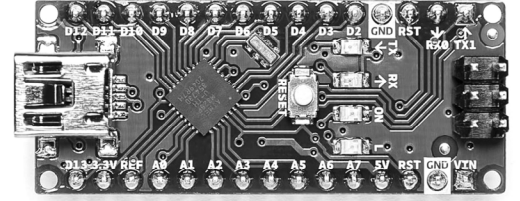

A imagem abaixo corresponde ao Arduino Nano.

Analisando a sua pinagem, a quantidade total de entradas analógicas que ele possui é:

Dispõe-se de dois amplificadores com as seguintes características:

Amplificador 1:

Resistência de entrada Ri1 = 9 kΩ, resistência de saída Ro1 = 1 kΩ e ganho de tensão A1 = 50.

Amplificador 2:

Resistência de entrada Ri2 = 4 kΩ, resistência de saída Ro2 = 8 Ω e ganho de tensão A2 = 100.

Os dois amplificadores são conectados em cascata com o Amplificador 1, como estágio de entrada e o Amplificador 2, como estágio de saída. Considerando-se o amplificador resultante da conexão em cascata tem-se:

I. O ganho de tensão com entrada e saída em circuito aberto é A = 5000.

II. Se o amplificador resultante da conexão em cascata é acionado por uma fonte de sinal Vs com resistência de Thevenin de 1 kΩ, e aciona uma carga de 2 Ω, o ganho de tensão relacionando a tensão na carga e a tensão Vs é A = 720.

III. Se o amplificador resultante da conexão em cascata é acionado por uma fonte de sinal Vs = 0,50 mV rms com resistência de Thevenin de 1 kΩ, e aciona uma carga de 2 Ω, a potência dissipada na carga é de 3,12 W.

Considerando as afirmativas acima, assinale a alternativa correta.

Um amplificador operacional tem os seguintes parâmetros:

Produto Ganho largura de Banda: 250 kHz.

Ganho de tensão em malha aberta: 25 V/mV.

Corrente de compensação de entrada: 200 nA.

Corrente de polarização de entrada: 500 nA.

Tensão de compensação de entrada: 5 mV.

O amplificador é conectado em malha aberta com a entrada inversora aterrada e a entrada não inversora conectada ao terra, por meio de um resistor de 820 Ω. Com base no exposto, analise as afirmativas abaixo.

I. A corrente máxima através do resistor de 820 Ω é de 600 nA.

II. A máxima tensão de offset de entrada é de é de 5,492 mV.

III. A máxima tensão de offset na saída é de é de 137,3 mV.

Considerando as afirmativas acima, assinale a alternativa correta.

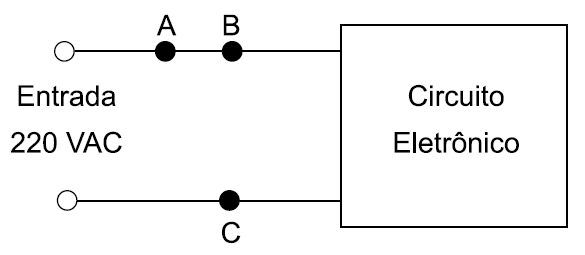

Deseja-se proteger um circuito eletrônico contra sobretensão na sua alimentação de 220 VAC, conforme apresenta a figura a seguir.

Dentre as alternativas apresentadas, a melhor maneira de realizar corretamente essa proteção é colocar um

Como os transistores (silício) só conduzem quando VBE for maior ou igual 0,6 V, quando eles estiverem exatamente no ponto de corte, o sinal amplificado virá acompanhado de uma pequena distorção na passagem de um semi-ciclo para o outro. Este fenômeno é chamado de ______.

Assinale a alternativa que preencha corretamente a lacuna.

O amplificador push-pull é composto de dois transistores e possui uma configuração tal que permite uma melhora considerável no rendimento do circuito, além de conciliar as características de alta impedância de entrada e baixa impedância de saída do amplificador seguidor de emissor. Para isso, os dois transistores são polarizados em classe ______, isto é, no corte.

Assinale a alternativa que preencha corretamente a lacuna.

Relacione adequadamente as colunas a seguir.

( ) Filtro rejeita-faixa.

( ) Filtro passa-faixa.

( ) Filtro passa-baixa.

( ) Filtro passa-alta.

A sequência está correta em

Uma conexão Darlington é uma conexão de dois transistores, cujo ganho de corrente total é igual ______ dos ganhos de corrente individual. Como esse ganho de corrente é muito alto, uma conexão Darlington pode ter uma impedância de entrada muito alta e pode produzir altos valores de correntes de saídas. As conexões Darlington são muito utilizadas nos reguladores de tensão, amplificadores de potência e aplicações de chaveamento com valores de correntes ______.

Assinale a alternativa que preencha correta e respectivamente as lacunas.

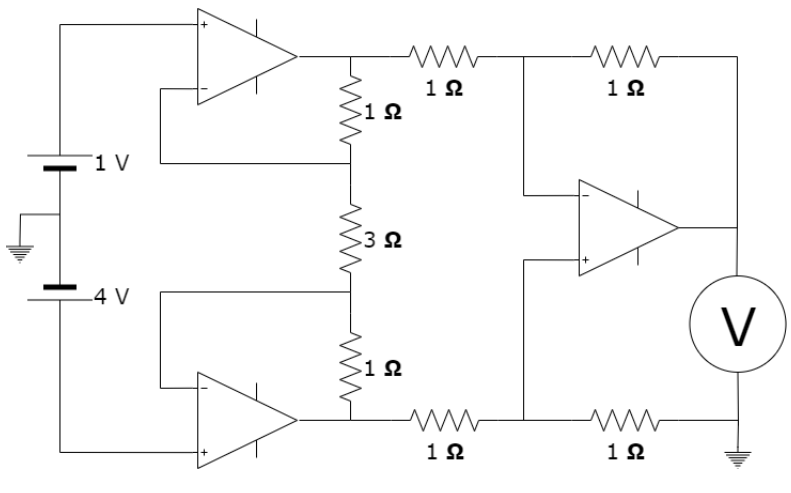

Calcule o valor apresentado pelo voltímetro para a saída do amplificador para instrumentação da figura abaixo:

Com relação aos diodos semicondutores, analise as afirmativas abaixo e assinale a opção correta.

I- Quando o diodo está polarizado diretamente, a tensão na qual a corrente começa a aumentar é chamada de tensão de ruptura, sendo aproximadamente igual a 0,7 V para diodos de Germânio.

II- O diodo ideal age como uma chave que fecha quando polarizado diretamente e abre quando polarizado reversamente.

III- O diodo é formado por uma junção pn, onde o lado p é chamado de catodo e o lado n é chamado de anodo.

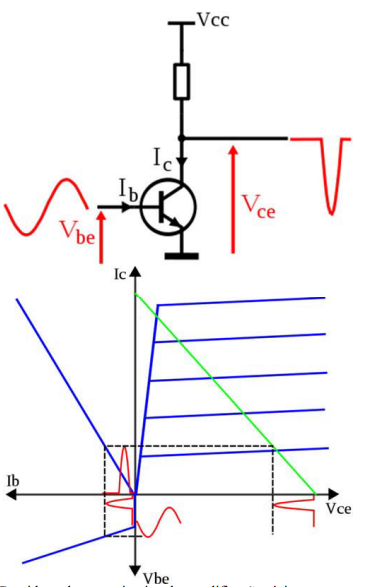

Considerando esse circuito de amplificação típico com sua resposta característica, assinale a alternativa que indica a classe do referido amplificador.

Sobre conversores CC-CC e CC-CA, assinale a alternativa verdadeira:

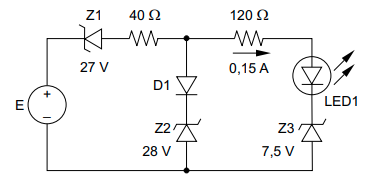

O circuito analógico de acionamento de um LED é mostrado na figura a seguir. Sabendo que o diodo D1 é de silício e apresenta queda de tensão em sentido de polarização direta igual a 0,7 V, e que a tensão de polarização do LED1 em condução direta é de 1,5 V, determine a tensão E para que a corrente através do LED seja de 0,15 A.

Tendo como base a Conexão Darlington com o uso de transistores, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) São utilizados para podermos controlar as correntes elevadas de motores e outras cargas.

( ) Um único transistor, (os de potência em geral), possui um baixo ganho de corrente. Para elevar esse ganho, podemos utilizar dois transistores em conexão Darlington.

( ) A forma correta de construção desta conexão é o uso de dois transistores, um NPN e, o outro, obrigatoriamente em PNP.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

São classificações das placas de circuito impresso, EXCETO:

Um gerador de 500kVA, 2kV e reatância de 0,04 p.u. alimenta um motor de potência 500kVA, 2kV e reatância de 0,08 p.u. através de uma linha de transmissão de reatância igual a j 0,32 Ω. Nos terminais do motor ocorre um curto-circuito trifásico.

Considerando como grandezas de base os valores nominais do gerador e sabendo que a tensão nos terminais do motor no momento da falta era de 1,5kV, a corrente de curto-circuito trifásica nas linhas é igual a

O uso de dois transistores em uma conexão faz com que um deles conduza, durante meio ciclo, enquanto o outro fica em corte. Deste modo, quando um dos transistores amplifica o primeiro semiciclo e o outro amplifica o segundo semiciclo é conhecido por:

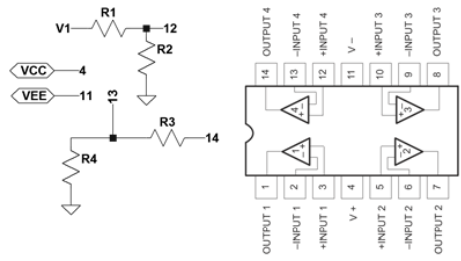

Usando o amplificador operacional LM324, construímos o circuito cujo esquema de conexões e configurações de pinos é apresentado na figura a seguir:

Considerando que os valores máximo e mínimo de V1 sejam ±10 mV, qual a saída produzida pelo circuito?

Considerando ainda o circuito apresentado na questão anterior, com as mesmas configurações apresentadas, exceto pela fonte V1, qual o valor máximo da tensão de pico da fonte V1 para que a saída do amplificador continue operando na região linear, ou seja, sem ocorrer saturação do sinal?
