Filtros analógicos Sallen-Key possuem a vantagem prática de serem constituídos por componentes de igual valor.

Fonte: Fundamentos de instrumentação. AGUIRRE, Luis A. (2014)

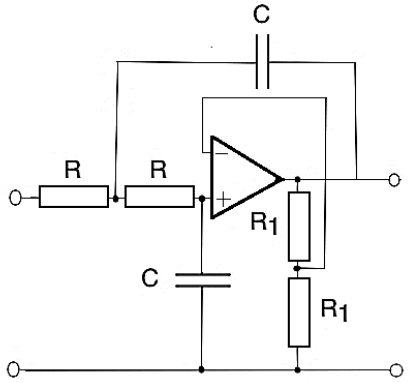

A figura em questão representa um filtro:
Passa-Altas de primeira ordem.
Passa-Baixas de segunda ordem.
Passa-Faixa de segunda ordem.
Rejeita-Faixa de primeira ordem.
Sabendo-se que um sinal de frequência máxima 6 kHz deve ser digitalizado, é correto afirmar que o filtro anti-alias e a taxa de amostragem devem ser, respectivamente,
passa baixas com frequência de corte em 12 kHz e taxa de amostragem de 12 kHz.
passa baixas com frequência de corte em 12 kHz e taxa de amostragem de 6 kHz.
passa baixas com frequência de corte em 6 kHz e taxa de amostragem de 6 kHz.
passa baixas com frequência de corte em 6 kHz e taxa de amostragem de 12 kHz.
A equação de diferenças y[n]=A . (x[n]−[n−1])− B . y [n−1] descreve um filtro do tipo
resposta ao impulso infinita (IIR) e passa baixas
resposta ao impulso finita (FIR) e passa baixas
resposta ao impulso infinita (IIR) e passa altas
resposta ao impulso finita (FIR) e passa altas

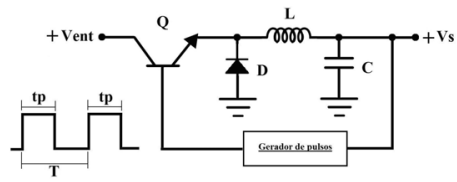

Com base na figura abaixo, qual o efeito na tensão de saída (Vs) quando diminui o tempo (tp) dos pulsos de saída do gerador de pulsos aplicado à base do transistor Q?

A tensão de saída (Vs) diminui, pois tp altera o ciclo de trabalho do transistor Q.
Com o aumento da frequência do sinal de saída do gerador de pulsos, a tensão Vs aumenta.
O capacitor C e o indutor L são responsáveis por não deixar as variações de tensão contínua chegarem à saída, assim variações de tp não alteram a Vs.
O transistor Q não é afetado por essa alteração, porque sua função é manter a tensão de saída (Vs) constante, assim Vs continua com o valor padrão de saída.

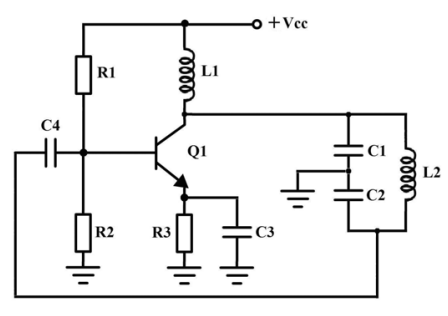

A figura abaixo representa qual tipo de oscilador e como deve ser feito para aumentar o valor da frequência de oscilação?

Clapp / aumentar o valor de L2
Hartley / diminuir o valor de C2
Colpitts / diminuir o valor de C1
Armstrong / aumentar o valor de L2
De acordo com as definições de eletrônica analógica e de potência e circuitos de fontes CC, assinale a alternativa correta.
Os circuitos utilizados em fontes de alimentação CC comutados em frequências de 400 MHz utilizam tiristores, pois são mais rápidos do que os MOSFETs e seu acionamento é dado em corrente por meio do gate isolado.
As fontes de alimentação chaveadas são compostas de estágios de conversores rebaixadores de tensão, como o conversor Boost.
Os circuitos de filtro de RFI são obrigatórios em fontes de alimentação lineares, pois o estágio de retificação emite ruído audível.
Os reguladores zener não são utilizados em circuitos de elevada EMI, pois sua junção não permite operação com distorção harmônica, logo não podem ser utilizados em fontes CC lineares.
As fontes chaveadas podem operar no modo descontínuo de corrente.

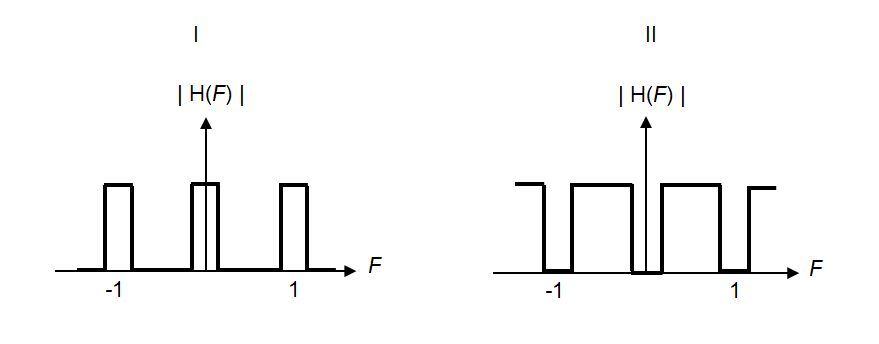

Analise os filtros representados pelas suas funções de pulso retangular I e II, mostradas na figura abaixo.

Considerando a frequência de amostragem igual a 1, os filtros podem ser classificados quanto à sua resposta em frequência como:
I - passa-baixas e II - passa-faixa.
I - passa-altas e II - passa-baixas.
I - passa-altas e II - passa-faixa.
I - passa-baixas e II - passa-altas.
Observe o circuito abaixo.

Para uma tensão de pico do sinal senoidal VAC maior que 0,7 + Va, é correto afirmar que o circuito a diodo mostrado na figura acima' pode ser empregado como um circuito:
ceifador negativo polarizado.
retificador onda completa.
grampeador positivo.
grampeador negativo.
ceifador positivo polarizado.
Considere as afirmações abaixo em relação aos tipos de filtros.
I - Filtros passivos são compostos por resistores, capacitores e indutores, apresentando ganho em toda faixa de frequências.
II - Filtros ativos podem apresentar ganho em diferentes faixas de frequência e usam amplificadores operacionais, resistores, capacitores e, eventualmente, indutores.
III- Filtros passa-baixa permitem a passagem de sinais de baixa frequência. Os sinais acima da frequência de corte serão tanto mais atenuados quanto for a ordem do filtro.
Quais estão corretas?
Apenas I.
Apenas III.
Apenas I e II.
Apenas II e III.
I, II e III.
Assinale a alternativa correta em relação à topologia de regulador de tensão CC série.
O regulador-série apresenta como vantagens a simplicidade, o baixo custo e o baixo ruído gerado. Por outro lado, é pouco eficiente, pois dissipa energia na forma de efeito Joule, devido à queda de tensão no transistor de passagem.
Em comparação com o regulador-série, o regulador paralelo é mais adequado para regulação de cargas elevadas.
O transistor de passagem empregado nos reguladores-série opera na região não linear, ou seja, como chave controlada.
O emprego de realimentação no regulador-série elimina o problema da dissipação excessiva no transistor de passagem.
Os reguladores-série são pouco empregados atualmente, devido às dificuldades de integração e à elevada dissipação.
O conteúdo espectral de um sinal de fala essencial para comunicações telefônicas situa-se na faixa de frequência de 300 a 3100 Hz. Para extrair o conteúdo de informação fundamental de um sinal de fala para esse tipo de aplicação, necessita-se de um sistema seletivo de frequências, ou seja, um filtro que limite o espectro do sinal à faixa desejada de frequências. Nesse sentido, é correto afirmar que os filtros podem ser do tipo
passa-baixas, passa-altas, passa-faixa ou passa amplitude.
passa-frequência, rejeita frequência, passa faixa e rejeita faixa.
rejeita frequência, passa faixa, rejeita faixa e passa amplitude.
passa faixa, rejeita faixa, passa-frequecia, rejeita banda de frequência.
passa-baixas, passa-altas, passa-faixa ou rejeita faixa.
A equação abaixo corresponde à função de transferência de um determinado filtro ativo.
H(s) s2+103s+10510s2
Nesse caso, a função de transferência corresponde a um filtro ativo do tipo
passa-tudo.
passa-alta.
passa-baixa.
passa-faixa.

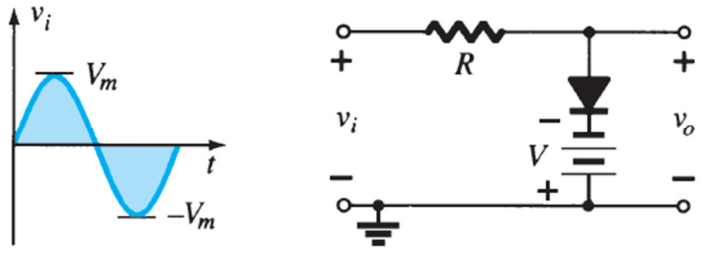

A figura (a) a seguir apresenta um circuito com diodo semicondutor ideal que possui um resistor R e uma fonte de corrente contínua com tensão V volt, sendo que na entrada vi do circuito é aplicada uma forma de onda senoidal cujo valor de pico é Vm volts.

Figura a
E considerando as formas de onda a seguir:

Forma de onda 1

Forma de onda 2

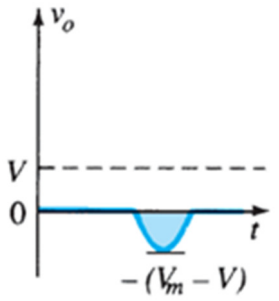

Forma de onda 3

Forma de onda 4

Forma de onda 5
A forma de onda CORRETA na saída vo do circuito é a:
Forma de onda 1.
Forma de onda 2.
Forma de onda 3.
Forma de onda 4.
Forma de onda 5.
