Questões de Concurso sobre Filtros e fontes/geradores de sinais

O circuito multivibrador é o nome genérico para circuitos cuja saída pode variar entre dois estados distintos. Sobre os circuitos multivibradores astáveis, é correto afirmar que

Um filtro de harmônicos ativo comercial com tecnologia IGBT faz a avaliação de sinais com frequência até 3,06 kHz. Nesse caso, ele elimina harmônicos até a

Um filtro passivo, utilizando um circuito LC, deve ser projetado para uma frequência de ressonância de 10 KHZ, utilizando um capacitor de 47 nF. O valor do indutor e sua reatância são, aproximadamente, iguais a

Em relação a circuitos retificadores, pode-se afirmar que, em um retificador:

Os diodos retificadores, além de serem usados na retificação da corrente alternada, também podem fazer parte de circuitos com a finalidade de cortar parte da amplitude da onda ou limitar seu valor. A partir do circuito a seguir identifique sua função.

Os filtros seletores de frequências são circuitos que amplificam de formas diferentes sinais de diferentes frequências. A função de transferência de um filtro é apresentada por:

I- A função de transferência se refere a um filtro passa-alta de segunda ordem.

II- O fator de mérito do filtro é descrito por Q.

III- A função de transferência se refere a um filtro passa-baixa de segunda ordem.

Está correto APENAS o que se afirma em:

Um circuito eletrônico que, simplesmente sendo alimentado por uma fonte de tensão contínua, consegue manter em sua saída uma tensão senoidal é chamado de:

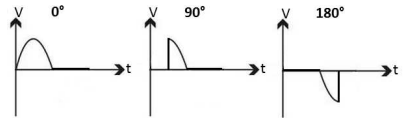

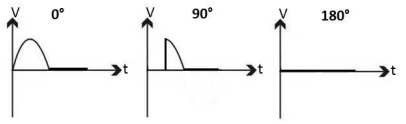

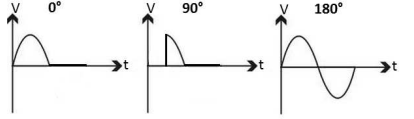

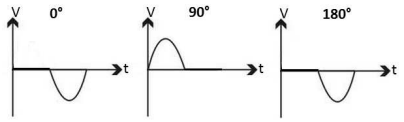

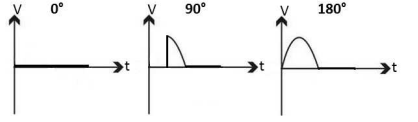

Pela análise qualitativa do circuito de disparo do SCR mostrado abaixo,

qual das opções representa de forma mais fiel a tensão na carga, para um único ciclo da tensão AC, quando temos os seguintes ângulos de disparo: 0º, 90º e 180º?

Um retificador de onda completa, em ponte, emprega 4 diodos ideais. Se for aplicado um sinal senoidal v(t) = 10 sen(wt), o valor da tensão contínua na saída do circuito será

Geradores de tensão são dispositivos construídos para fazer aparecer entre dois terminais chamados de polos uma diferença de potencial ou tensão elétrica. Considerando essa informação, analise as assertivas abaixo.

I. A diferença de potencial aparece porque um dos polos terá excesso de elétrons (o polo positivo), e o outro terá falta de elétrons (o polo negativo).

II. A medida da tensão entre os polos de um gerador é especificada em volts, cujo símbolo é V.

III. Um gerador de tensão ideal é aquele que gera tensão sempre constante, independentemente da corrente por ele fornecida ao circuito.

É correto o que se afirma em

Uma fonte de sinais apresenta uma tensão em aberto de 50 mV e uma corrente de curto-circuito de 200 μA. O valor da resistência interna dessa fonte é igual a
