Questões de Concurso sobre Filtros e fontes/geradores de sinais

A corrente I_e que circula no circuito é igual a

A conversão de filtros analógicos em filtros digitais passa necessariamente pelos processos de amostragem, quantização e codificação.

Mediante o emprego do método da transformação bilinear, os filtros analógicos do tipo Butterworth, Chebyshev e elíptico podem ser aproximados no domínio do tempo discreto por filtros do tipo FIR (finite impulse response).

Assinale a alternativa que completa corretamente as lacunas da afirmação seguinte:

"O circuito integrador é um filtro ...... operando em uma freqüência muito ...... que a sua freqüência de corte."

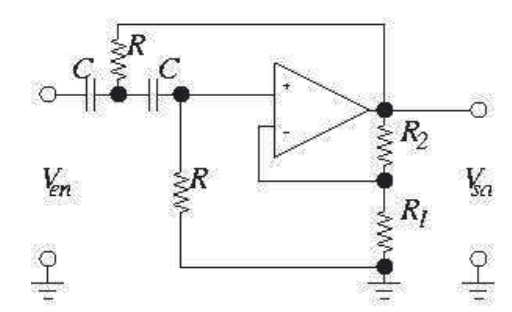

Observe o filtro da figura abaixo.

O tipo de função de transferência é

Um filtro passa-baixa com corte em 15 kHz apresenta uma atenuação de 60 dB/ década fora da faixa de passagem. A atenuação na freqüência 150 kHz vale aproximadamente:

No circuito com diodos, considerados ideais, abaixo, em que a tensão de entrada V_e pode variar e entre 0 V e 360V, a variação da tensão de saída V_s é:

Ao associarmos em paralelo um indutor ideal de 1 h com um capacitor ideal de 400 F, estaremos fazendo um filtro para freqüências de:

No circuito abaixo, alimentado pela tensão de uma rede elétrica de 120V / 60 Hz, são desprezadas as quedas de tensão nos diodos. O oscilador G1 gera pulsos após um ângulo (0º < < 180º) do início do ciclo, e o oscilador G2 gera pulsos após um ângulo (180º < < 360º) do início do ciclo, com energias suficientes para o disparo dos tiristores.

Em uma fonte de tensão, identifica-se como V1 a tensão em vazio, e como V2 a tensão aplicada à plena carga.

A regulação desta fonte é dada pela seguinte relação entre esses valores:

Em um retificador de onda completa monofásico, ligado à rede elétrica de 117 V / 60 Hz, são desprezadas as quedas de tensão nos diodos retificadores. O filtro de saída dos retificadores tem a configuração "L", com entrada por um indutor que está em série com um capacitor que, por sua vez, está em paralelo com a carga. Este filtro foi calculado de forma que a ondulação na carga seja desprezível. A tensão aproximada sobre a carga será de:

Se R = 1 e C = 1 F, a freqüência de corte do circuito será de 1 Hz.

A topologia mostrada na figura realiza um filtro passivo do tipo passa-baixas de primeira ordem.
