Ano: 2001
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - Petrobras - Engenheiro / Engenharia de Equipamentos - Área Eletrônica - 2001

Imagem associada para resolução da questão

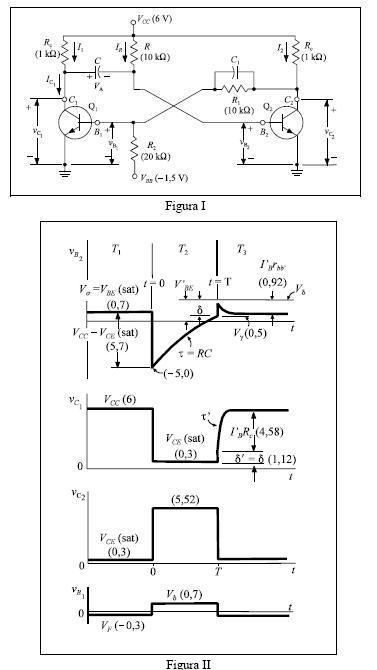

A figura I acima mostra um circuito multivibrador transistorizado, em que Q1 e Q2 são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

O coletor de Q2 pode ser utilizado como um gerador de onda quadrada.
C
Certo
E
Errado
