Questões de Concurso sobre Filtros e fontes/geradores de sinais

Na resposta em frequência de um filtro passivo ou ativo, o ganho de tensão será de, aproximadamente, 0,707 para a frequência de meia potência.

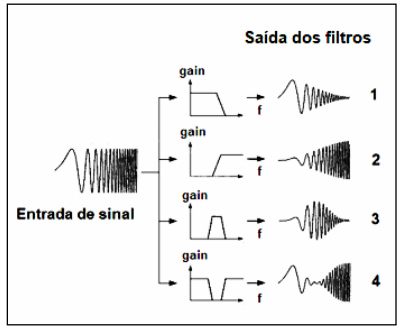

A imagem mostra o comportamento de filtros de sinais elétricos que estão numerados de 1 a 4. Considere: PB (Passa-Baixa); PA (Passa-Alta); PF (Passa-Faixa); RF (Rejeita-Faixa).

A sequência está correta em

Um filtro RC passa-baixa tem frequência de corte de 10 kHz utilizando um capacitor de 50 μF. Para que a frequência de corte aumente para 20 kHz é necessário adicionar um capacitor de:

Um circuito passa-baixa tem a seguinte função de transferência 𝑇(𝑠) = $\frac{{\alpha }_0}{s^2+\frac{{\omega }_0}{Q}S+{\omega }^2}$ . O seu ganho em cc (corrente contínua) é:

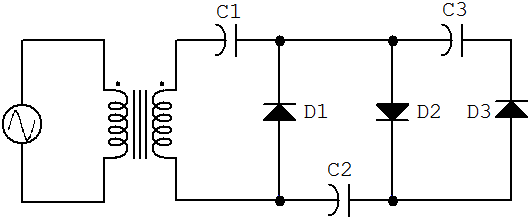

Indique o nome do circuito. Considere secundário do transformador como tensão de entrada.

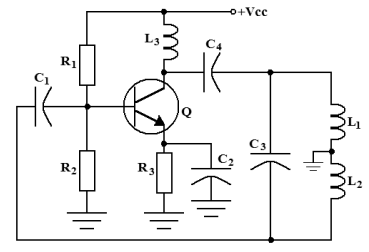

O circuito abaixo representa o oscilador

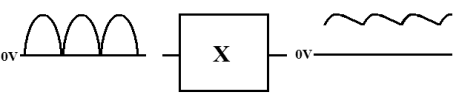

Indique a alternativa com o nome da etapa responsável pelo processo abaixo.

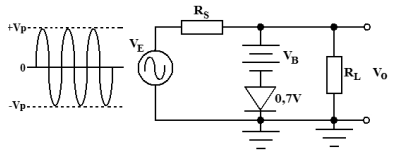

Indique a alternativa com forma de onda da saída em R_L.

Os filtros eletrônicos são muito utilizados para selecionar ou rejeitar faixas de frequências necessárias para o funcionamento de um equipamento eletrônico. Eles são normalmente construídos utilizando componentes passivos como capacitores, indutores e resistores. Podem-se utilizar também componentes ativos como transistores e amplificadores operacionais. Sobre os filtros eletrônicos, é correto afirmar que

Um oscilador linear pode ser implementado ligando-se uma malha seletiva a frequências no elo de realimentação de um amplificador. O circuito oscilará na frequência em que o deslocamento de fase total em torno da malha for igual (em graus) a:

Um motor elétrico é alimentado de acordo com o esquema a seguir.

BATERIA→CONVERSOR DC-DC→INVERSOR DC-AC→MOTOR

Sabendo-se que o menor ciclo de trabalho do conversor é igual a 0,6 e que o inversor opera com no mínimo 100 V, a bateria deve operar, no mínimo, com

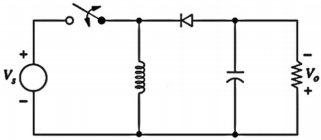

Dado: Topologia do Conversor:

Avalie o circuito apresentado na figura a seguir.

Trata-se de um filtro

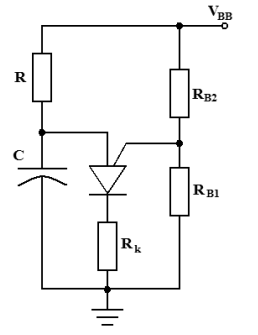

Considerando o oscilador de relaxação abaixo, assinale a alternativa que apresenta uma tensão de pulsos negativos.

Uma forma de onda quadrada de um gerador de sinais é visualizada em um osciloscópio, cuja tela é mostrada na figura 4.

Adaptado de FLOYD, T. L. Sistemas digitais: fundamentos e aplicações, 2007

Figura 4 - Forma de onda no osciloscópio

Supondo que esse sinal tem frequência de 10 kHz e que a relação vertical seja de 5 V/div, o tipo de acoplamento utilizado, a tensão de pico a pico e a relação segundos/div são, respectivamente:

Os filtros são uma classe de circuitos projetados para possuir características específicas de seletividade de frequência. Assinale a alternativa que indica corretamente as classes dos filtros.

Em circuitos retificadores de onda completa, se a tensão alternada de entrada tiver valor de pico igual a V_p volts, então a tensão de saída, após o processo de retificação, terá valor médio (DC) igual a $\frac{2V_p}{\pi }$ volts.

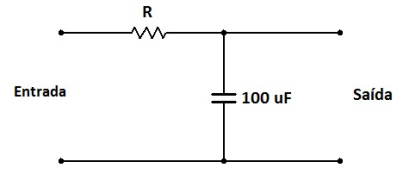

Um engenheiro detectou que havia no circuito abaixo um ruído de 120 π radianos. Para resolver, será necessário projetar um filtro passa baixa de primeira ordem no dobro desta frequência. Sabendo que ele possui para o projeto um capacitor de 100 µF, determine o valor do resistor mais próximo para esta frequência corte sem casas decimais. Considere valor de π = 3,14.

Complete os espaços do texto abaixo e assinale a alternativa com a sequência correta.

O oscilador de relaxação com UJT fornece dois tipos de sinais, onda _________ e ________.

A tensão de pico no secundário de um transformador monofásico ligado a um retificador de onda completa em ponte é de 9 V. A tensão no secundário de um transformador, para que a mesma tensão média seja entregue a uma carga, utilizando um retificador de meia onda, deve ser:

Quatro circuitos retificadores são apresentados a seguir:

I. retificador monofásico de meia onda, controlado, com ângulo de disparo de 15º;

II. retificador monofásico de meia onda, controlado, com ângulo de disparo de 50º;

III. retificador monofásico de onda completa, controlado, com ângulo de disparo de 15º;

IV. retificador monofásico de onda completa, controlado, com ângulo de disparo de 50º.

Esses retificadores, colocados em ordem crescente de tensão média, organizam-se na seguinte sequência:

Dados: cos(15º)=0,966 e cos(50º)=0,643.
