As boas práticas de laboratório em eletrônica são essenciais para garantir a segurança, a confiabilidade dos resultados, a integridade dos componentes e a eficiência no desenvolvimento ou reparo de circuitos. A seleção adequada dos componentes eletrônicos é primordial para atingir os resultados esperados. Um resistor com as seguintes cores: marrom, preto e laranja, respectivamente. Sua resistência é de
10 ohms.
1.000 ohms.
10.000 ohms.
100.000 ohms.

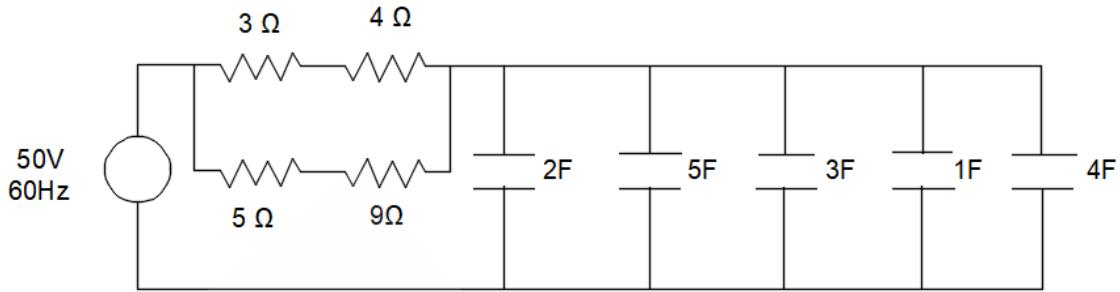

Com base nos conceitos de circuitos em corrente alternada, determine a reatância capacitiva equivalente total do conjunto de capacitores do circuito apresentado na Figura 2 abaixo. Para os cálculos, considere para a constante pi o valor aproximado de π = 3,14 e as respostas expressas em notação científica com duas casas decimais.

Figura 2
Fonte: elaborada pelo autor.
1,87 x 10-2 Ω.
1,87 x 10-1 Ω.
2,87 x 10-3 Ω.
3,77 x 10-5 Ω.
1,77 x 10-4 Ω.
As interferências em instalações elétricas causam efeitos indesejados no fornecimento de energia, podendo reduzir a vida útil de equipamentos conectados à instalação. Um tipo de interferência muito presente em instalações onde existem equipamentos eletrônicos de controle de potência são os harmônicos. Em uma instalação elétrica onde a frequência fundamental da rede é de 60 Hz, qual expressão matemática descreve a sequência das frequências das harmônicas seguintes? Assinale a alternativa que apresenta as informações corretas.
.
.
.
.
.
A tensão média no resistor de carga é maior que 10,5 V, e o valor da tensão de ripple, considerado pico a pico, é maior que 0,2 V.
Certo
Errado
Em um sistema elétrico de bordo, operando em regime isolado, dois grupos geradores síncronos encontram-se em paralelismo, alimentando cargas variáveis do navio. Após a inserção súbita de uma carga elevada, ocorre uma variação transitória de frequência, seguida de estabilização, com repartição de potência ativa entre os geradores, sem atuação das proteções. Acerca dos princípios de operação em paralelismo e da dinâmica eletromecânica dos sistemas de geração naval, o elemento determinante tanto para a resposta inicial da frequência quanto para o compartilhamento da carga ativa em regime permanente é:
impedâncias equivalentes dos barramentos e alimentadores, que condicionam as quedas de tensão e os fluxos de potência
característica de velocidade dos reguladores, definida pelo ajuste de droop, em conjunto com a inércia dos conjuntos geradores
coordenação funcional das proteções de subfrequência, que limita a duração dos transitórios e evita a perda de sincronismo
ação dos reguladores automáticos de tensão, responsável pela equalização da potência reativa e pela sustentação do perfil de tensão do sistema
A figura abaixo representa um circuito elétrico passivo constituído por componentes R, L e C ideais.

Fonte: Banca Examinadora, 2026.
Este circuito apresenta uma característica de resposta de frequência do tipo:
passa - faixa.
rejeita - faixa.
passa - baixa.
passa - alta.
Em uma análise de sistemas elétricos de potência, uma fonte de tensão independente e perfeitamente senoidal, operando com frequência angular ω = 120π rad/s, alimenta uma carga passiva conectada e puramente linear, composta por uma associação de resistores e indutores ideais. Considerando o circuito em Regime Permanente Senoidal (RPS), determine a frequência da corrente elétrica que circula por essa carga.
0 Hz (a indutância equivalente da carga bloqueia completamente a componente alternada da corrente).
30 Hz (a reatância indutiva atua como um divisor de frequência, reduzindo-a pela metade).
60 Hz (a frequência se mantém inalterada devido à propriedade de linearidade do circuito).
120 Hz (a reatância indutiva dobra a frequência da corrente em relação à tensão de alimentação).
180 Hz (o circuito linear triplica a frequência da resposta devido à presença dos múltiplos indutores).
A partida com chave compensadora utiliza pontes tiristorizadas configuradas na forma antiparalela.
Certo
Errado
Um capacitor de 20 pF consome 10 mA quando conectado a uma fonte de 100 Vrms. Assinale a alternativa que indica a frequência aproximada do sinal da fonte.
200 kHz
455 kHz
795 kHz
1000 kHz
Sobre inversores de frequência para motores de indução trifásicos, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.
( ) A velocidade do motor é controlada variando a frequência de saída do inversor.
( ) Parametrização inclui dados nominais (tensão, corrente, frequência) para proteção.
( ) Rampas curtas de aceleração/desaceleração reduzem solicitação elétrica/mecânica.
( ) Frequência máxima define limite superior de velocidade do motor.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
V – F – V – F.
F – V – F – F.
V – V – V – V.
V – V – F – V.
F – F – V – V.
Em conversores chaveados de alta frequência, o diodo utilizado deve apresentar
alta corrente de fuga.
alta capacitância reversa.
alto tempo de recuperação reversa.
baixo tempo de recuperação reversa.
alta tensão direta.
Dentro da faixa de passagem do circuito, o ganho de tensão em CA do circuito é negativo e tem módulo maior que 20.
Certo
Errado
Medidas realizadas em uma carga alimentada por corrente alternada senoidal apresentaram as leituras mostradas na tabela a seguir.
Frequência | 60 Hz |
Tensão | 100V |
Corrente | 25 / |
Nesse cenário, a impedância da carga, em Ω, será
2500 /
25 /
4 / _ + 30°
2 /
1,66 /
Um motor assíncrono trifásico de 10 HP, ligado em estrela, 380 Volts (tensão de linha), 50 Hz, 4 polos, está funcionando a plena carga em condições nominais de tensão e frequência, com escorregamento de 3%. A frequência da tensão induzida no enrolamento do rotor, em Hz, para essa condição de operação, é igual a
1,5.
1,8.
2,5.
45.
60.
Qual é a finalidade do capacitor eletrolítico no circuito das pontes retificadoras?
Diminuir a ondulação da corrente elétrica na saída do retificador.
Bloquear as correntes harmônicas geradas no retificador.
Aumentar o torque de partida nos motores.
Elevar o fator de potência do retificador.

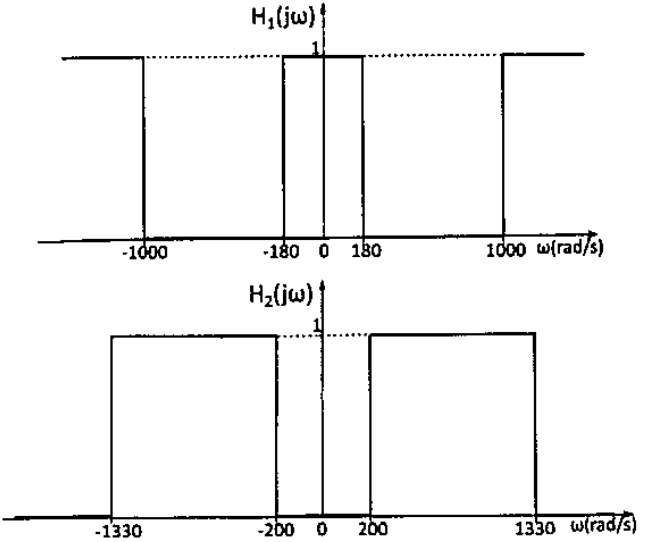

Examine os gráficos abaixo.

Os filtros ideais são apenas aproximações dos filtros reais. Caso as curvas de resposta em frequência mostradas nos gráficos acima fossem modificadas a fim de representarem filtros reais, uma das alterações que deveriam ser efetuadas seria, em cada filtro:
incluir as bandas de transição.
aumentar a banda de passagem.
aumentar a banda de rejeição.
aumentar os valores das frequências de corte.
reduzir os valores das frequências de corte.
Considere um circuito analisado no domínio da frequência, composto por uma fonte de tensão com valor fasorial E = 1 + 3j e por uma impedância Z = 1 + 1j, conectada aos seus terminais. Desse modo, a corrente no domínio da frequência (I) corresponde a:
I = 2 + 1j
I = -2 + 1j
I = 2 - 1j
I = -2 - 1j
Caso
Utilize a descrição abaixo para responder as questões 38 e 39.
Sabe-se que a fórmula da corrente de um sistema monofásico é determinada pela equação abaixo:
i(t) = 50∙sen(ωt) + 18∙sen(3ωt) + 6∙sen(5ωt – π)
Assinale a alternativa que contenha o valor da corrente eficaz total em amperes.
1106
2212
1430
2500
2860

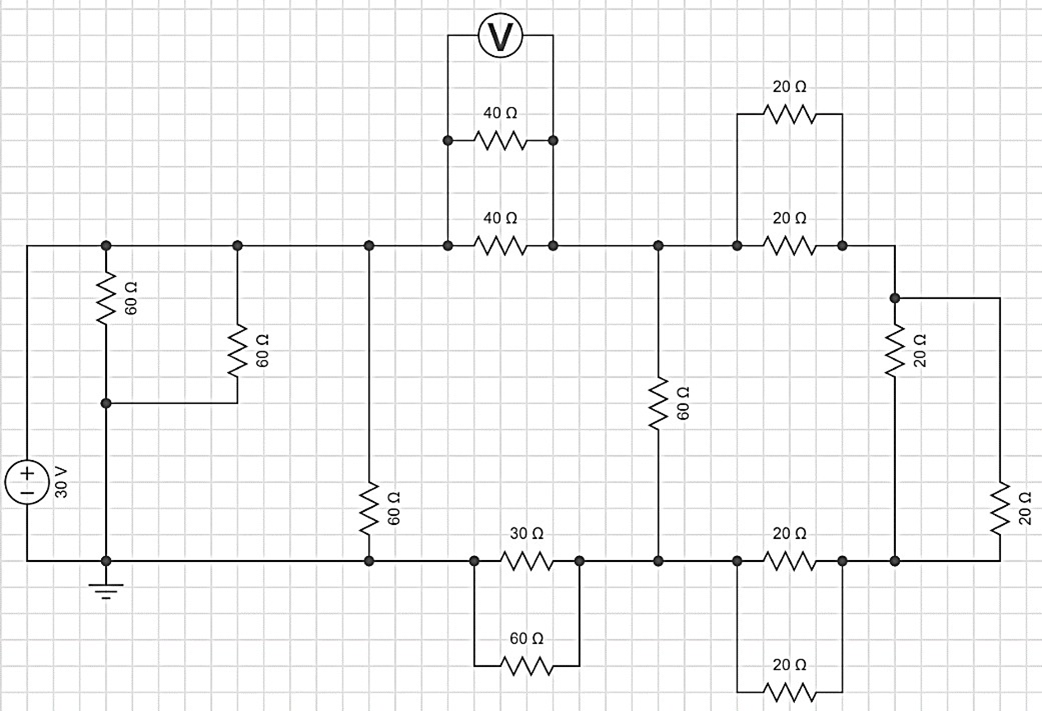

Considerando o circuito apresentado na Figura 9 abaixo, determine a leitura do voltímetro.

Figura 9
30 V.
20 V.
10 V.
5 V.
O circuito funciona como um filtro passa-alta não-inversor, apresentando um ganho DC de 100 em altas frequências e uma frequência de corte igual a 1 kHz.
Certo
Errado
