Uma usina de geração de energia elétrica que transforme a queima de combustível fóssil em aquecimento, aquecimento em vapor, vapor em pressão, pressão em movimento, e movimento em eletricidade a 50 Hz não poderá ser conectada a uma rede elétrica que opera a 60 Hz sem a presença de conversores de frequência, pois


I redes elétricas de corrente contínua exigem que se instalem conversores de frequência.

II deve haver a mesma frequência nominal e a mesma sequência de fases entre a usina e a rede elétrica.

III o ideal seria sempre converter 60 Hz em 50 Hz, e não o contrário.


Assinale a opção correta.


A

Apenas o item I está certo.


B

Apenas o item II está certo.


C

Apenas os itens I e III estão certos.


D

Apenas os itens II e III estão certos.


E

Todos os itens estão certos.

Um circuito alimentado com 48V com corrente contínua de 12A e que apresenta 4 Ohms de resistência em qualquer momento do tempo pode ser considerado:


A

em curto


B

em aberto


C

sem dissipação


D

puramente resistivo

Em um experimento, um engenheiro determinou que, em um sinal de corrente alternada, o ponto de maior tensão acontecia 0,00285 segundos depois do ponto de menor tensão, assim, foi determinado que a frequência deste sinal era de:


A

75 Hz


B

100 Hz


C

175 Hz


D

225 Hz


E

350 Hz

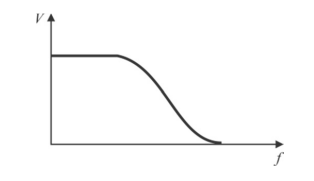

A combinação de filtros passa-baixa e passa-alta em série pode resultar tanto em filtros passa-faixa como em filtros rejeita-faixa.


C

Certo


E

Errado

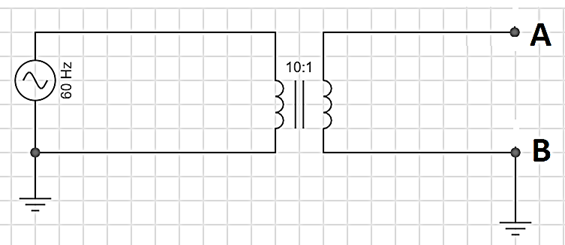

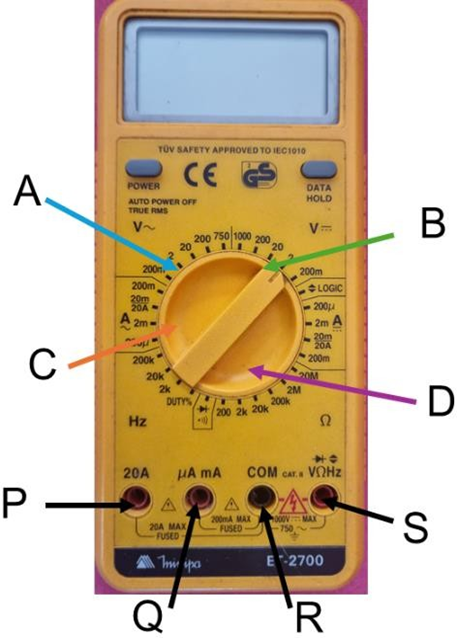

Assinale a alternativa que apresenta o correto ajuste do multímetro da Figura 10b para realizar a medida de tensão nos pontos A e B do circuito exibido na Figura 10a.


Fonte: CA – 127 V, 60 Hz.


Imagem associada para resolução da questão


Figura 10a


Imagem associada para resolução da questão


Figura 10b


A

Terminal de ponteira preta em R, terminal de ponteira vermelha em S, seletor em A na escala de 20 V.


B

Terminal de ponteira preta em Q, terminal de ponteira vermelha em S, seletor em B na escala de 20 V.


C

Terminal de ponteira preta em R, terminal de ponteira vermelha em Q, seletor em C na escala de 20 mA.


D

Terminal de ponteira preta em R, terminal de ponteira vermelha em P, seletor em D na escala de 20 kOhms.

Um motor de indução trifásico de 300 cv, 4 polos, 380 V, com rendimento de 0,96, será acionado por um inversor de frequência que provoca uma distorção harmônica de 10% no sistema de alimentação. Considerando que o fator de redução de torque do motor é 0,86 (equivalente à distorção harmônica de 10%), o rendimento do motor, quando acionado pelo inversor de frequência, é aproximadamente


A

0,87


B

0,95


C

0,90


D

0,88


E

0,86

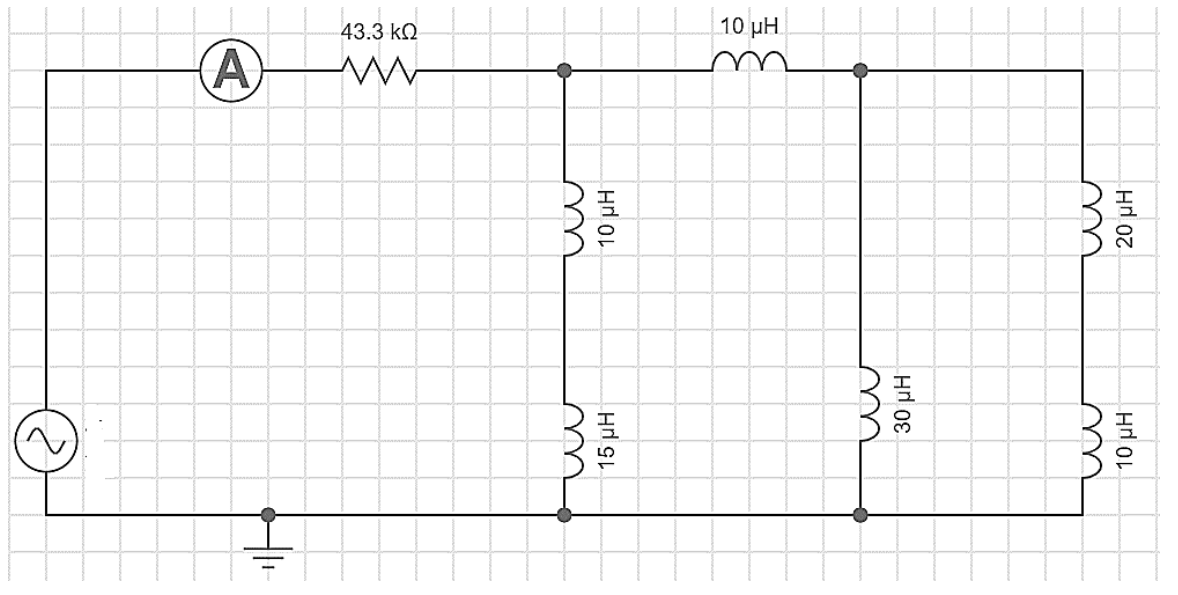

Analise a figura abaixo, que exibe um circuito CA:


Fonte CA

Amplitude: 15 V (Vp).

ω = 2,0 Giga rad/s.


25𝑘 = 43𝑘3


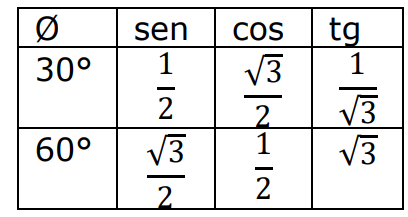

Imagem associada para resolução da questão


Imagem associada para resolução da questão


Qual é a leitura do amperímetro, em módulo?


A

30 mA.


B

0,3 mA.


C

3 mA.


D

0,6 mA.


E

6 mA.

Em um projeto elétrico de uma indústria, foi especificado que o circuito de um motor de 3 kW monofásico será alimentado por uma tensão de 380 V, com um fator de potência de 0,85 e um rendimento de 98%. O projeto indica a utilização de um disjuntor para proteger o circuito, e o cálculo da corrente deve ser feito. Qual das alternativas abaixo apresenta o menor disjuntor adequado para esse circuito considerando a corrente nominal do equipamento?


A

O disjuntor de 10 A é adequado para o circuito.


B

O disjuntor de 15 A é adequado para o circuito.


C

O disjuntor de 6 A é adequado para o circuito.


D

O disjuntor de 20 A é adequado para o circuito.

Observar o circuito abaixo:


Imagem associada para resolução da questão


No circuito, temos dois capacitores (C1 e C2), ligados em série, com uma fonte de tensão alternada. De acordo com as informações contidas no circuito, o valor da capacitância do capacitor C2 é, aproximadamente, de:


A

4µF


B

5µF


C

1µF


D

2µF


E

0,5µF

Em um comando de partida de motor com selo, o botão "Liga" energiza o contator e o motor permanece ligado após soltar o botão graças ao __________ que mantém a bobina alimentada. Qual elemento completa corretamente o circuito de auto-retenção?


A

Contato auxiliar NA do próprio contator em paralelo ao botão "Liga".


B

Lâmpada piloto em série com o motor.


C

Fusível de proteção em paralelo ao motor.


D

Contato NF do relé térmico em série com "Liga".


E

Contato NA do botão "Desliga" em série com a bobina.

De acordo com a terminologia na área de eletricidade, como são chamadas as oscilações cujos valores de pico e vale diminuem progressivamente até atingir zero:


A

Oscilação amortecida.


B

Oscilação constante.


C

Oscilação forçada.


D

Oscilação restrita.


E

Oscilação irregular.

Considere uma forma de onda representando uma tensão periódica senoidal retificada de meia onda, conforme apresentado no gráfico a seguir.


Imagem associada para resolução da questão


O valor médio eficaz ou RMS aproximado da tensão 𝑣(𝑡) é


A

4,00 V.


B

5,00 V.


C

7,05 V.


D

8,00 V.


E

9,00 V.

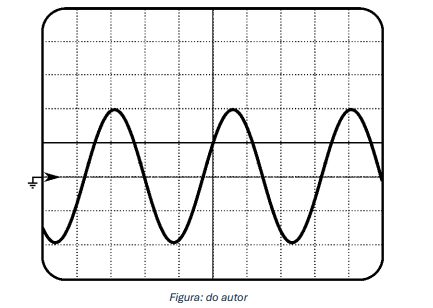

Osciloscópios são instrumentos essenciais para a análise de sinais elétricos, permitindo medir parâmetros como amplitude e frequência de sinais periódicos. Durante o teste de um equipamento eletrônico, o sinal de tensão entre um par de terminais foi observado no osciloscópio e apresenta um formato senoidal, conforme a imagem fornecida.


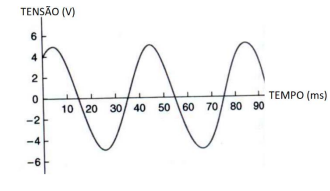

Imagem associada para resolução da questão


O equipamento está configurado com uma escala de amplitude de 5 V/Div e uma escala de tempo de 20 ms/Div. Com base nas informações fornecidas, e na análise do sinal exibido, determine o valor da tensão pico a pico do sinal fornecido pela fonte e calcule a frequência aproximada do sinal.


Assinale a alternativa CORRETA:


A

𝑉𝑝𝑝 = 20𝑉 / 𝑓 = 14,3ℎz


B

𝑉𝑝𝑝 = −10𝑉 / 𝑓 = 7,1ℎz


C

𝑉𝑝𝑝 = 10𝑉 / 𝑓 = 16,7ℎz


D

𝑉𝑝𝑝 = −20𝑉 / 𝑓 = 14ℎz


E

𝑉𝑝𝑝 = 5𝑉 / 𝑓 = 14,3ℎz

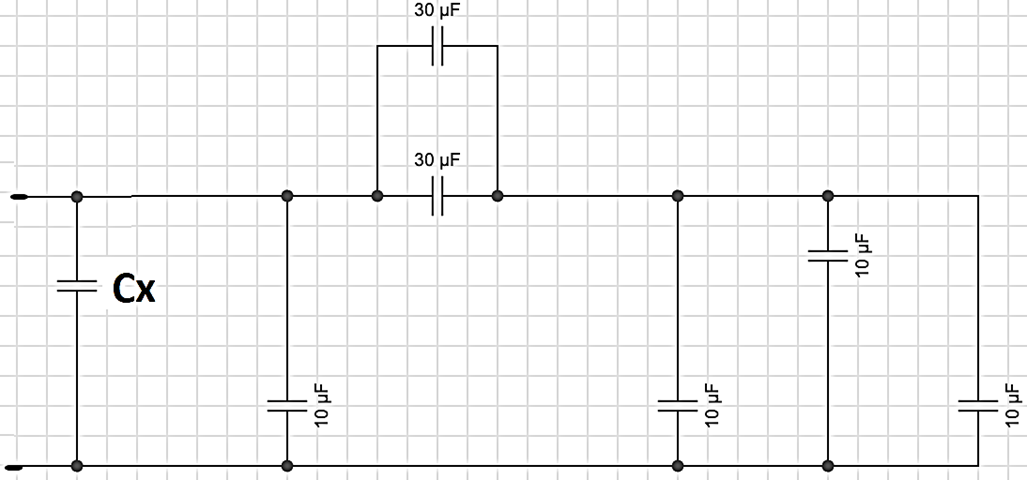

Considerando o circuito apresentado na Figura 21 abaixo, determine o valor do capacitor Cx para que a capacitância equivalente seja de 50 µF.


Imagem associada para resolução da questão


Figura 21


A

10 µF.


B

20 µF.


C

30 µF.


D

40 µF.
