Questões de Concurso sobre Resposta em Frequência

A corrente elétrica ao passar por um fio condutor, cria em torno deste:

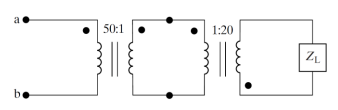

Calcule a impedância vista dos terminais a e b do circuito a seguir, sabendo que 𝒁𝑳 = 𝟓𝟎∠𝟗𝟎° Ω, e assinale a alternativa correta.

As vantagens listadas a seguir dizem respeito à substituição de qual componente de um computador?

• Velocidade de taxa de transferência maior.

• Redução de ruído.

• Uso de espaço reduzido.

• Menor consumo de energia elétrica.

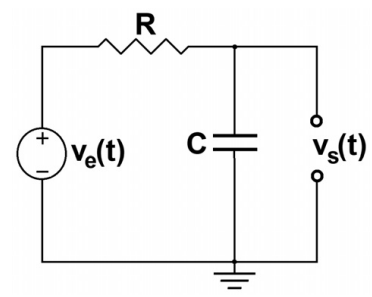

O esquema acima apresenta um circuito passivo hipotético que é excitado por um sinal de entrada genérico, v_e(t). Em relação a esse circuito, assinale a opção correta.

Considere um circuito RLC em série, que possui uma fonte de tensão DC na entrada, e a saída é obtida no capacitor. Este sinal foi observado pelo osciloscópio mostrado na figura abaixo. Assinale a alternativa CORRETA, que descreve o tipo de resposta que corresponde este circuito de segunda ordem.

Assinale a alternativa CORRETA:

Ao avaliar as componentes harmônicas presentes na tensão de entrada de uma instalação, um engenheiro encontrou forte presença da 5⁠ª harmônica, com tensão eficaz cerca de 4% em relação à da componente fundamental e da 7⁠ª harmônica, com tensão eficaz de cerca de 3% em relação à da componente fundamental. Sendo assim, a distorção harmônica total de tensão é

Com a fonte senoidal, a tensão no capacitor está atrasada de 90º em relação à corrente de saída.

Em se usar um retificador de meia onda em uma carga puramente resistiva será alimentada por uma fonte de tensão senoidal, qual o comportamento da frequência da tensão sobre a carga?

Assinale a opção CORRETA:

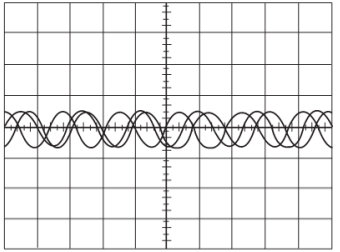

A tela de um osciloscópio é apresentada a seguir. Nela, pode-se observar um único sinal senoidal com amplitude e frequência constantes. Para ajustar a visualização do sinal, um técnico deve

A distorção harmônica total (DHT) é uma medida que quantifica o nível de distorção introduzido em um sinal elétrico ou de tensão. A DHT é a razão entre o valor eficaz da tensão das componentes harmônicas (considerando todas as componentes harmônicas com exceção da fundamental) e o valor eficaz da tensão da componente fundamental.

Foi realizada uma análise da composição harmônica de uma instalação elétrica, encontrando-se os seguintes valores para a taxa de distorção harmônica:

- Componente Harmônica Fundamental: 100;

- Componente Harmônica de 4ª Ordem: 30;

- Componente Harmônica de 7ª Ordem: 20;

- Componente Harmônica de 9ª Ordem: 10;

- Componente Harmônica de 10ª Ordem: 10;

- Componente Harmônica de 11ª Ordem: 10.

Para essas condições, a distorção harmônica total (DHT) em valor percentual é igual a

Sobre as classes de encordoamento de condutores elétricos, considere as figuras a seguir e assinale a alternativa correta.

O circuito em questão corresponde a um filtro passa-alta, e a frequência de corte desse filtro é igual a 10 kHz.

Um sinal foi amostrado em uma tela de osciloscópio. As configurações do aparelho utilizado estavam da seguinte maneira: ponteira em 1x, o sinal amostrado na tela apresentava um sinal de tensão de 4,5 Volts de pico a pico, e a frequência era de 25 kHz, conforme demonstra a Figura 3 abaixo:

Assinale a alternativa que indica, correta e respectivamente, as escalas selecionadas para Volts/divisão e Hz/divisão.

Um circuito monofásico é alimentado por uma fonte senoidal que obedece à seguinte expressão:

𝒗 = 𝟏𝟐𝟕 𝐜𝐨𝐬(𝟏𝟐𝟎𝝅𝒕 + 𝟐𝟎°) V

Calcule o período dessa senoide em milissegundos e assinale a alternativa correta.

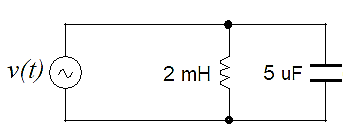

Uma fonte de tensão senoidal em regime permanente v(t) alimenta o circuito LC; analise:

Considerando que os elementos são ideais e sem perdas, o valor da frequência de ressonância $f_0$ para este circuito é de:

A qualidade da energia elétrica abrange vários aspectos, incluindo a estabilidade da tensão, a frequência e a presença de distorções harmônicas.

Assinale a alternativa que descreve corretamente o que são distorções harmônicas em um sistema elétrico.

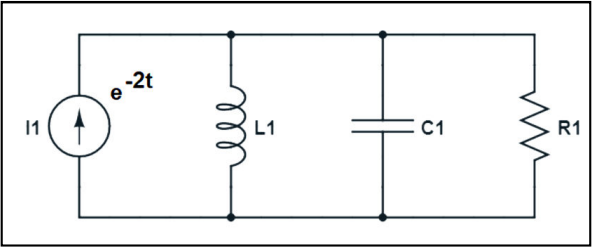

Analise o circuito a seguir. Um modelo no domínio do tempo, ou seja, no espaço de estados, considerando a entrada da figura (exponencial amortecida) e a saída, sendo a tensão no resistor é igual a:

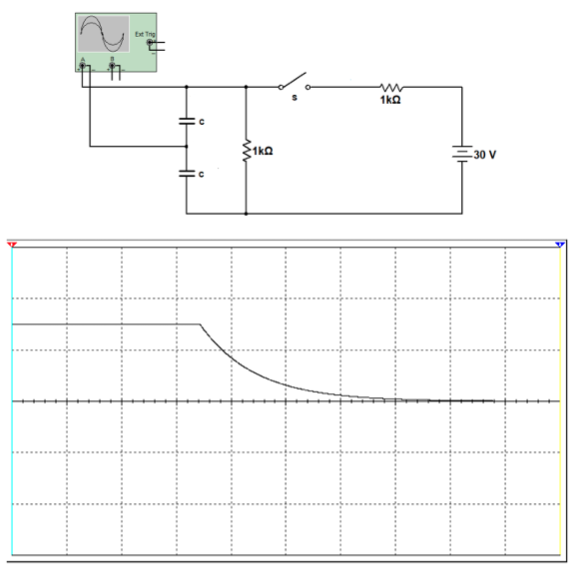

Sabendo que o circuito está com a chave S fechada por um longo tempo, determine o valor de C baseado na leitura do osciloscópio. O canal está configurado na escala de tensão em 5V/Div e na escala de tempo em 5ms/Div.

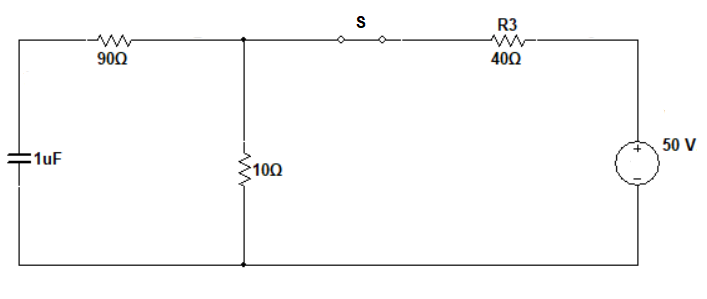

Determine a tensão Vc(t) do capacitor para o circuito a seguir no instante que a chave é aberta, e assinale a alternativa correta, sabendo que ela estava fechada por um longo tempo.

Dentre os instrumentos de medida utilizados pelo eletricista, assinale abaixo a alternativa que se refere àquele que é também usado para se verificar a continuidade de um circuito elétrico:
