Questões de Concurso sobre Resposta em Frequência

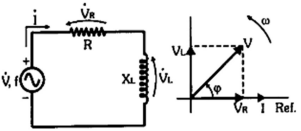

Observe o circuito indutivo abaixo com o correspondente diagrama fasorial:

No caso de a frequência do gerador aumentar, mantendo a tensão constante, o valor das grandezas X_L – I – V_R – V_L vai variar, respectivamente, do seguinte modo:

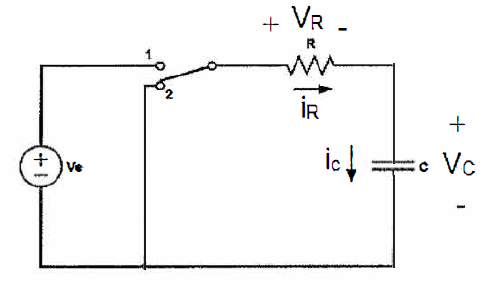

No circuito abaixo, a chave ficou na posição 1 por um longo período. Considerando que no instante t=O, a chave tenha ido para a posição 2, analise as afirmativas.

I- A tensão e a corrente no capacitar, antes da chave ir para a posição 2 (V_c(0^-) e I_c(0^-)), são, respectivamente, V_e e -V_e/R.

II- A corrente no capacitar, após a chave ir para a posição 2, é descrita pela equação i_c(t) = $\frac{-Ve}{R}$ e $\frac{-t}{RC}$ , t>0.

III- A tensão no capacitar, após a chave ir para a posição 2, é descrita pela equação Vc(t) = -V_e $\left(1-e\frac{-t}{RC}\right)$ , t>0.

IV- Após a chave ir para a posição 2, lim_t→∞ V_c(t)=0.

Assinale a opção correta.

Observe o circuito abaixo:

R=5Ω

L=1 H

C= 1/6 F

No circuito acima, a chave S1 ficou na posição 2 por um longo período. Em um primeiro instante, a chave S₁ foi para a posição 1. Após um longo período de tempo, em um segundo instante, a chave S₁ voltou para a posição 2. Considerando o que foi descrito e que t representa o tempo, analise as afirmativas.

I- Considerando que t=0 seja o instante em que a chave foi para a posição 1 (primeiro instante}, a equação que descreve a tensão no capacitar, para t ≥ 0⁺ é V_c(t) = 2V_ee^-3t - 3V_ee^-2t.

II- Considerando que t=0 seja o instante em que a chave voltou para a posição 2 (segundo instante), a tensão e a corrente no capacitar, em um instante infinitesimal anterior t=0, são, respectivamente, V_c(0^-) = V_e e I_c(0^-) .

III- Considerando que t=0 seja o instante em que a chave foi para a posição 2 (segundo instante}, a corrente no indutor i_L(t) e a variação da corrente no indutor em relação ao tempo $\frac{d{i}_L\left(t\right)}{dt}$ em um instante infinitesimal após t=0 são, respectivamente,i_L(0⁺) = 0 e $\frac{d{i}_L\left(0^{+}\right)}{dt}$ =0.

IV- Considerando que t=0 seja o instante em que a chave foi para a posição 2 (segundo instante), a expressão que descreve a corrente no indutor, para t ≥ 0⁺ é i_L(t) = V_e (e^-3t - e^-2t).

V- Considerando que t=0 seja o instante em que a chave foi para a posição 2 (segundo instante), o valor absoluto da energia descarregada pelo capacitar entre t=0 e t=∞ é $E=\frac{V_e^2}{12}$ .

Assinale a opção correta.

Um circuito RL em série contém uma resistência de 45 Ω e uma indutância de 90 H conectadas a uma fonte de 127 V. Calcule o valor da corrente 2 s após o circuito ser ligado. Considere e^-1 = 0,3679.

O circuito é alimentado por uma tensão v(t) = 30 sen ωt (V), onde ω = 628 rad/s, sendo R puramente resistivo de valor 15 Ω.

De acordo com o circuito apresentado, analise as afirmativas a seguir.

I. A corrente i(t) = 450 sen ωt (A).

II. A potência instantânea p(i) = 60 sen² ωt (W).

III. A frequência da fonte é de aproximadamente 100 Hz.

Está(ão) correta(s) apenas a(s) afirmativa(s)

Em relação à frequência de ressonância, assinale a alternativa incorreta.

Em que frequência, a tensão de saída v₀(t), na Figura 2, será igual à tensão de entrada v(t)?

Figura 2: Circuito da Questão 39

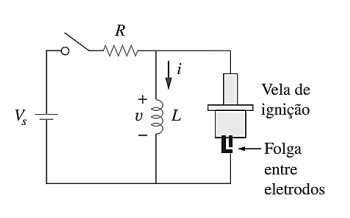

A figura abaixo representa o circuito para sistema de ignição de um automóvel, e será utilizado para responder às questões 46 e 47.

Considerando que a chave do circuito de ignição apresentado na questão 46 leve 1 μs para abrir, para V_s = 12 V, R = 3 Ω e a L = 6 mH, qual o valor da tensão na folga entre os eletrodos logo após a abertura da chave?

Considere o diagrama simples de um circuito RC da imagem a seguir. O valor v(t) é constante, R = 20kΩ e C = 10^-3 F.?

Qual alternativa representa o tempo de carga desse capacitor

Assinale a alternativa que apresenta o valor da frequência de ressonância de um circuito RLC paralelo, no qual os componentes possuem os seguintes valores: R = 100 Ω, L = 9 H e C = 2 F.

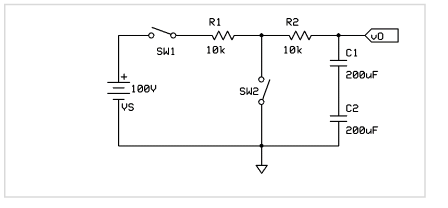

Com os capacitores C1 e C2 completamente descarregados, a chave S1 é fechada em t = 0 s e a chave S2 é fechada em t = 20 s. Qual é o valor instantâneo da tensão de saída vO em t = 21 s?

No Spice é possível realizar uma “análise transitória” ou “análise de transientes”, o que significa que o circuito será simulado

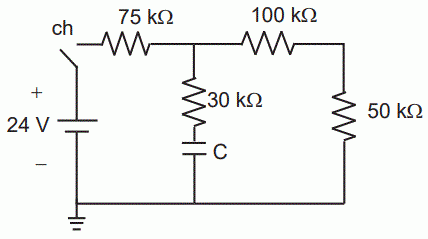

No circuito mostrado na Figura abaixo, onde todos os componentes são considerados ideais, após o fechamento da chave ch, a fonte de tensão contínua fornecerá uma corrente elétrica ao circuito.

O capacitor C é de 100 μF e encontra-se inicialmente descarregado.

O valor da corrente elétrica, em mA, fornecida pela fonte no instante do fechamento da chave (t=0) e o valor da tensão sobre o capacitor, em volts, medida quando o circuito atingir seu funcionamento em regime permanente, respectivamente, são:

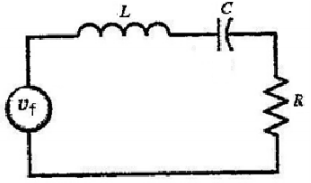

O circuito de corrente alternada abaixo é alimentado por uma fonte vf de frequência variável, e os valores dos parâmetros são; R = 1kΩ, L = $\frac{10}{\pi }$ 𝑚𝐻 e C =$\frac{1}{\pi }$ 𝑝𝐹 . O valor da frequência de ressonância desse

Para o circuito RLC série representado na figura a seguir, qual a função de transferência relacionando a tensão no capacitor Vc(s) e a tensão de entrada V(s). Considere que as condições iniciais (tensão no capacitor e corrente no indutor) são nulas. Adote L = 1H, R = 2Ω e C = 3F.

Para o circuito da figura abaixo, qual o valor da constante de tempo do circuito?

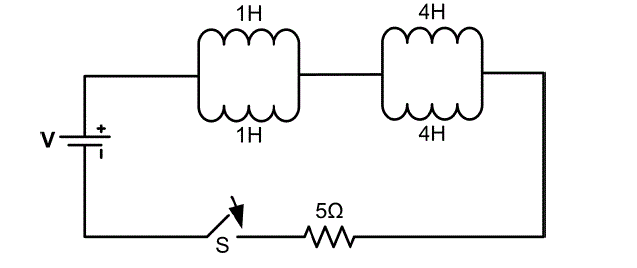

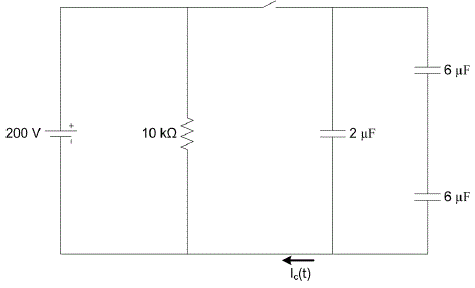

Para o circuito elétrico apresentado a seguir,

Quando a chave é fechada, i_c(t) é representada pela seguinte expressão:

Considere o circuito elétrico abaixo:

O tipo correto de filtro e a sua frequência de corte aproximada, em Hz, respectivamente, é:
