Questões de Concurso sobre Análise em regime permanente

Considere um sistema monofásico em regime permanente senoidal alimentando uma carga linear qualquer.

Nesse caso, assinale a afirmativa correta.

Um circuito em série que opera em regime permanente senoidal é composto por uma fonte de tensão senoidal ideal de 60 Hz, com tensão eficaz de 220 V, um resistor de 100 Ω, um capacitor C de 7,8 µF e um resistor de carga R_L = 240 Ω.

Em relação a essa situação hipotética, considerando $2\pi fC=2,94\times 10^{-3}$, julgue o item a seguir.

A tensão eficaz nos terminais do resistor R_L é maior que 200 V RMS e está adiantada 60° em relação à tensão da fonte.

A figura a seguir é um componente elétrico que se encontra na condição de regime permanente.

Quando o componente for energizado, em AB, por uma tensão do tipo contínua constante, após o regime transitório o mesmo se comportará como um

Sobre um sistema de escoamento monofásico permanente de um fluido incompressível através de uma tubulação horizontal, é correto afirmar que

Em um circuito monofásico em regime senoidal permanente, a tensão é dada por:

v(t) = 100·√2·cos(1000 t) V (valor de pico)

A carga possui impedância Z = 10 + j10 Ω. Considere a convenção fasorial em valores eficazes (RMS). O fasor de tensão V, o fasor de corrente I e a expressão da corrente no tempo i(t) são, respectivamente:

O circuito elétrico ilustrado na figura representa o enrolamento de campo de gerador síncrono comumente instalado em usinas hidrelétricas. Considere a tensão de excitação da ordem de 660 V, resistência ôhmica do enrolamento de campo 4,4 Ω e indutância de 0,6 H.

Assinale a alternativa correta que apresenta o valor da corrente do enrolamento de campo, considerando o regime permanente.

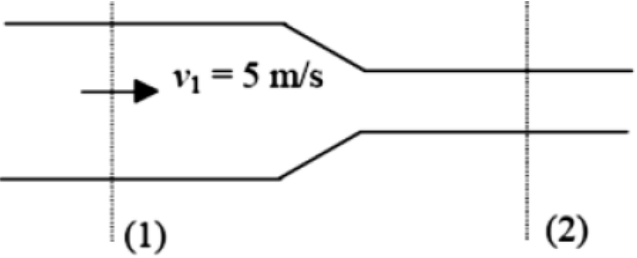

Supondo o escoamento numa tubulação convergente, onde a água escoa em regime permanente através de um bocal horizontal, que descarga para a atmosfera. Na entrada, o bocal tem área A₁ = 0,10 m² e na saída A₂ = 0,05 m². Sabendo-se que o escoamento é permanente, incompressível, sem atrito, ao longo de uma linha de corrente, uniforme nas seções 1 e 2 e no mesmo nível.

A velocidade do fluído na saída do bocal é de

Examine a figura abaixo.

Considerando que o circuito da figura acima atingiu o regime permanente, qual é a potência fornecida pela fonte de 12,8 V?

Examine os gráficos abaixo.

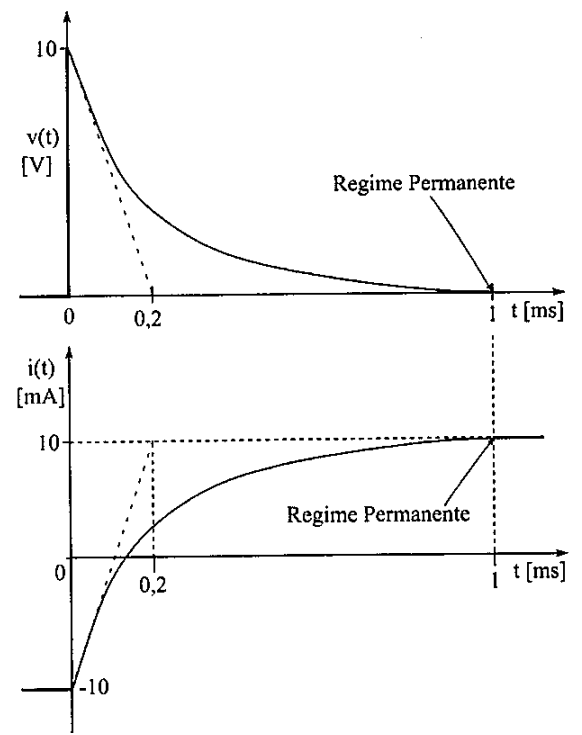

Considere que os gráficos de v(t) e i(t) apresentados acima representam, respectivamente, a tensão e a corrente no indutor de um circuito RL paralelo chaveado no instante t = 0. Considerando que no instante t=1ms foi atingido o regime permanente, os valores de R, em quiloohms, e L, em milihenrys, são, respectivamente:

No regime eletrostático, a densidade volumétrica de carga livre no interior do condutor interno pode assumir valores não nulos.

A figura a seguir é um transformador monofásico, real, com relação de transformação igual a 2 (dois).

Ao energizar o transformador com um gerador químico de 12V, conforme a figura, o voltímetro indicará, no regime permanente, uma tensão em volts no valor de

Sobre o conceito de impedância em circuitos lineares em regime permanente senoidal, avalie as afirmativas a seguir.

I. A impedância depende da frequência angular do sinal aplicado.

II. Em circuitos lineares em regime senoidal, a impedância sempre apresenta uma componente resistiva.

III. A impedância equivalente de uma associação série-paralelo de elementos pode assumir valores negativos.

Está correto o que se afirma em

Considere um circuito senoidal em regime permanente composto por uma fonte senoidal de tensão, dada por

𝑣(𝑡) = 100$\sqrt{2}$ sin(𝜔𝑡)

Essa fonte possui frequência angular de 100𝜋 rad/s e alimenta um resistor de 20 Ω em série com a associação em paralelo de um indutor de 1/π² H e um capacitor de 100 μF.

A corrente eficaz fornecida pela fonte é de

No circuito CC mostrado a seguir, funcionando em regime permanente, o resistor de 16 Ω recebe a máxima potência possível dos terminais em que está conectado.

Sabendo que essa potência é de 1225 W, os valores de Rα e Vα são, respectivamente,

Um gerador síncrono trifásico está operando em regime permanente e pode ser representado por seu circuito equivalente simplificado por fase composto pela Fem interna 𝐸 e pela reatância síncrona 𝑋_𝑠 .

Dados:

• Tensão terminal: 𝑉 = 1,0 pu

• Fem interna: 𝐸 = 1,1 pu

• Reatância síncrona: 𝑋_𝑠 = 1,0 pu

• Ângulo de carga: 𝛿 = 45^∘

Considerando operação em regime senoidal, a corrente do estator é

Na análise de circuitos de segunda ordem em corrente alternada, especialmente aqueles contendo elementos RLC, a natureza da resposta do circuito depende da relação entre seus parâmetros e da frequência de excitação.

Considerando um circuito RLC série submetido a uma fonte senoidal em regime permanente, é correto afirmar que

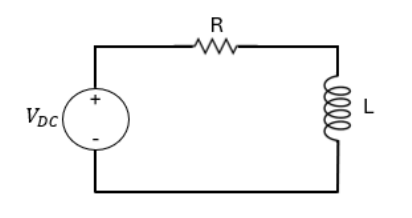

Em um circuito alimentado por uma fonte de corrente contínua, os componentes resistivos, capacitivos e indutivos apresentam comportamentos distintos em regime permanente.

Sobre esse tema, assinale a afirmativa correta.

Nos circuitos, em regime permanente, não há variações de tensões e correntes com o tempo, mesmo depois de um período transitório. Após o circuito ter alcançado o regime permanente, as tensões e correntes permanecem constantes no tempo, e os elementos do circuito, resistores, capacitores e indutores, atingem um estado de equilíbrio. Um circuito elétrico em regime permanente possui uma fonte de tensão Senoidal

𝒆(𝒕)=𝟑𝟎𝟎 𝒔𝒆𝒏(𝟏𝟕𝟓𝒕) 𝑽

Analise a fonte do circuito e marque a alternativa que ilustra, respectivamente, o valor de sua amplitude de pico, em Volts; o valor de sua amplitude pico a pico, em Volts; o valor de seu período, em milissegundos; o valor de sua frequência, em Hz; e o valor do tempo, em milissegundos, necessários para a tensão senoidal excursionar meio ciclo.

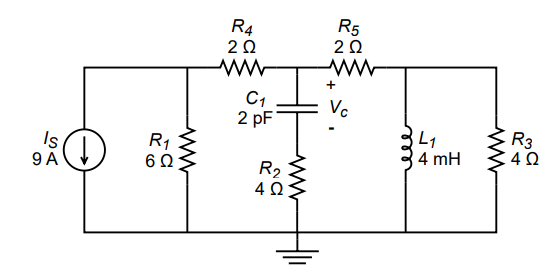

O circuito apresentado a seguir é alimentado por uma fonte de corrente CC (corrente contínua).

Assumindo que este circuito esteja em regime permanente, a tensão aplicada sobre o capacitor, com a polaridade indicada na figura, será igual a

Se o circuito estiver em regime permanente senoidal, em que V₁ = 100 ∠0° V_rms e frequência 10 rad/s, a tensão no resistor R₁ será representada pelo fasor cujo ângulo é igual a +45°.
