Em testes de comissionamento de sistemas de controle em operação é comum aplicar sinal do tipo degrau, uma vez que tal resposta contém características do desempenho transitório do sistema.

Considere que determinado sistema de controle é representado pela sua função de transferência de malha aberta 𝑁(𝑠), dada por

𝑁(𝑠) = $\frac{K}{s\left(s+A\right)}$, com 𝐾, 𝐴 > 0.

Inicialmente, o valor do ganho do controlador 𝐾 foi ajustado de forma a tornar o sistema em malha fechada criticamente amortecido.

Caso o ganho 𝐾 seja ligeiramente aumentado, é esperado que o sistema tenha

Assinale a opção que apresenta corretamente a diferença fundamental entre repetibilidade e reprodutibilidade é:

Consideram-se as variações de tensão de curta duração (VTCD) os fenômenos de regime permanente, uma vez que o Sistema Elétrico Nacional opera em 60 Hz.

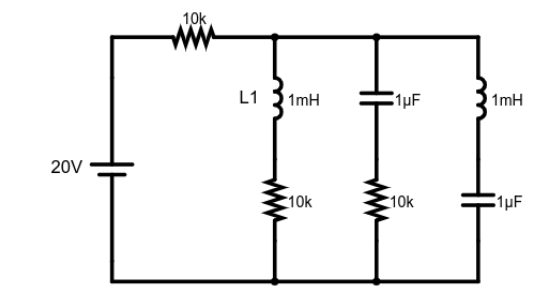

Considere o circuito da figura abaixo. Assinale a alternativa CORRETA, que contém o valor da corrente no indutor L1 em regime permanente:

Seja um circuito R L em série, em regime permanente. Considerando que a frequência deste circuito aumente e a amplitude permaneça constante, e sabendo que o circuito é alimentado por uma fonte de tensão de CA (corrente alternada), é CORRETO afirmar:

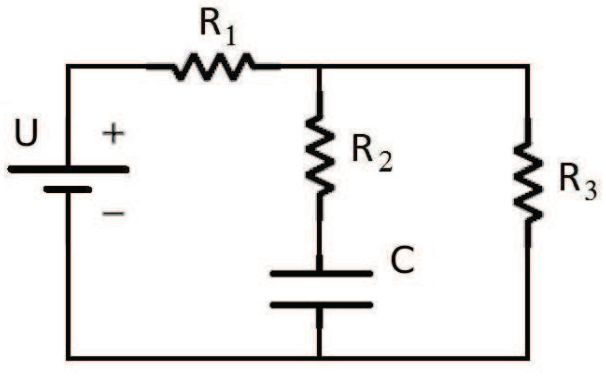

Um circuito alimentado por uma bateria cc de valor U = 16V é composto por resistores R1 = 2kΩ, R2 = 14kΩ e R3 = 6kΩ e um capacitor C = 500mF. O circuito é ligado e deixado em funcionamento durante um tempo muito longo. O circuito entra então em um estado estacionário.

Após determinar a tensão final no resistor R1 e a carga total no capacitor, quais são seus respectivos valores corretos?

Nos estudos de qualidade da energia elétrica relativos a fenômenos de regime permanente, é correto tratar como sinônimos os termos desequilíbrio de tensão e flutuação de tensão.

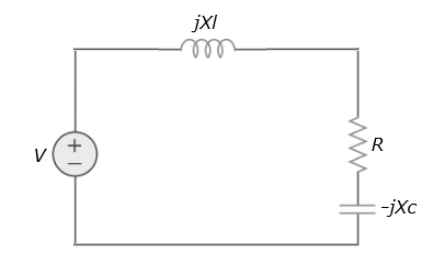

A imagem abaixo apresenta um circuito de corrente alternada em regime permanente com as seguintes características: V = 100∠0⁰ V; Xl = 10 Ohms; R = 8 Ohms; Xc = 4 Ohms. Sendo assim, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) A magnitude do fasor da corrente no circuito é 10 A.

( ) O ângulo do fasor da corrente está adiantado em relação ao ângulo do fasor da tensão.

( ) A potência ativa consumida no circuito é 800 W.

( ) O fator de potência do circuito é igual 0,8, com característica indutiva.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

O nível de tensão no ponto de conexão do consumidor é um dos indicadores de qualidade da energia elétrica previsto em resolução da Agência Nacional de Energia Elétrica (ANEEL). Assim, de acordo com a Agência Nacional de Energia Elétrica (ANEEL), uma tensão de 205 V, em regime permanente, registrada em um ponto de conexão cuja tensão nominal é de 220 V, é considerada

A respeito da análise de circuitos elétricos em regime permanente senoidal, analise as assertivas abaixo:

I. A impedância de um circuito é a medida da oposição total que ele oferece à passagem de corrente alternada, sendo composta por uma parte resistiva (resistência) e uma parte reativa (reatância).

II. A reatância indutiva é diretamente proporcional à frequência da corrente alternada e à indutância do circuito, enquanto a reatância capacitiva é inversamente proporcional à frequência e à capacitância.

III. O fator de potência de um circuito indica a relação entre a potência ativa (real) e a potência aparente, sendo um valor entre 0 e 1. Um fator de potência baixo indica que uma parcela significativa da corrente fornecida não está sendo utilizada para realizar trabalho útil.

IV. Em um circuito RLC série em ressonância, a impedância é mínima e igual à resistência do circuito, enquanto a corrente é máxima.

V. A análise fasorial é uma ferramenta matemática que simplifica a análise de circuitos em regime permanente senoidal, representando tensões e correntes como vetores girantes no plano complexo.

Quais estão corretas?

A Resolução Normativa ANEEL n.º 956/2021 estabelece os Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional (PRODIST), cujo módulo 8 trata da Qualidade do Fornecimento de Energia Elétrica. No que tange à Qualidade do Produto, os fenômenos são classificados em regime permanente: i. variações de tensão em regime permanente, ii. fator de potência, iii. harmônicos, iv. desequilíbrio de tensão, v. flutuação de tensão, vi. variação de frequência; e em regime transitório: i. variações de tensão de curta duração (VTCD).

Sobre o fenômeno variações de tensão em regime permanente, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os indicadores individuais de tensão em regime permanente são: a Duração Relativa da Transgressão de Tensão Precária (DRP) e a Duração Relativa da Transgressão de Tensão Crítica (DRC).

( ) Para a composição dos indicadores individuais, deve-se considerar o registro de 1.008 leituras válidas obtidas em intervalos consecutivos (período de integralização) de 15 minutos cada, equivalente a 168 horas.

( ) Os limites para os indicadores individuais de tensão em regime permanente são: DRPLimite: 3%; e DRCLimite: 0,5%.

( ) A distribuidora deve compensar em 2 meses subsequentes os titulares das unidades consumidoras que, de acordo com as medições, estiveram submetidas a tensões de atendimento com transgressão dos indicadores DRP ou DRC.

Assinale a sequência correta.

Considere um circuito com resistência total de 20$\Omega$ e indutância de 50 H. Admitindo que tanto em circuitos capacitivos como em circuitos indutivos, as tensões e correntes atingem seus valores estacionários após cinco constantes de tempo, determine em quantos segundos a corrente atingirá seu valor de estado estacionário e assinale a opção correta.

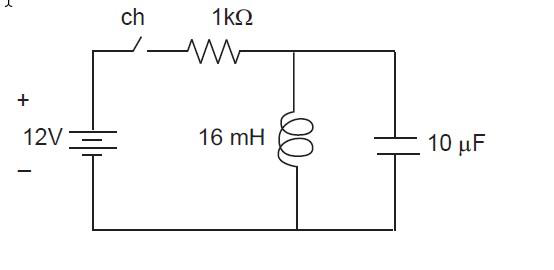

A figura a seguir representa um circuito elétrico composto por elementos resistivo, indutivo e capacitivo ideais, conectados a uma fonte de corrente contínua. Considerando a chave ch fechada e o circuito em regime permanente, analise as seguintes afirmativas e marque (V) para verdadeiro e (F) para falso:

( ) O indutor atuará como uma resistência de valor infinito.

( ) O capacitor atuará como um curto-circuito.

( ) A corrente total da fonte será de 12 mA.

( ) A corrente no capacitor será 0,0 A.

A sequência CORRETA de cima para baixo é:

Um circuito composto por um resistor de 40 Ω em série com um capacitor de reatância de 30 Ω é alimentado por uma fonte senoidal de 400 V e ângulo de 40^o. A corrente elétrica que flui pelo circuito é igual a:

Um circuito CA operando em regime permanente é composto de uma fonte de tensão de 200 V de amplitude e ângulo de fase igual a 0° alimentando uma carga com uma impedância Z igual a 4 + j3 ohms. Considerando esse circuito, analise as afirmativas seguintes e marque a alternativa correta.

I- A corrente elétrica que percorre a impedância tem o mesmo ângulo de fase da tensão.

II- O cancelamento da parte imaginária de Z através da conexão em série de uma impedância indutiva ZL, torna o ângulo de fase da corrente elétrica igual 0°.

III- O módulo do fasor de corrente elétrica que percorre a impedância Z é de 40 A.

IV- A carga descrita pela impedância Z tem fator de potência atrasado, uma vez que a corrente está atrasada da tensão.

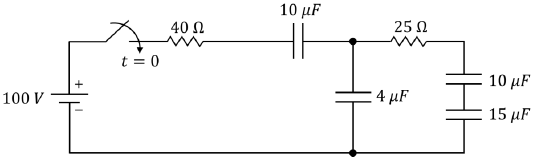

Considere o circuito ilustrado na figura do problema abaixo, que consiste em uma associação de resistores e capacitores ideais, alimentados por uma fonte de tensão contínua a partir do tempo 𝑡=0.

Fonte: Banca Examinadora, 2023.

Com base na figura acima, para a condição de operação em regime permanente, ou seja, 𝑡→∞ a diferença de potencial entre os terminais do capacitor de 15 𝜇𝐹 é igual a

Sabendo que o circuito está com a chave S fechada por um longo tempo, determine o valor de C baseado na leitura do osciloscópio. O canal está configurado na escala de tensão em 5V/Div e na escala de tempo em 5ms/Div.

Caso seja colocada uma fonte de tensão contínua de 60 V entre os pontos a e b da figura 2, qual o valor da corrente da fonte em regime permanente?

Neste caso considere que a capacitor possua uma reatância capacitiva três vezes maior do que o valor dos resistores do circuito.

O SCR é um dispositivo cuja condução é:

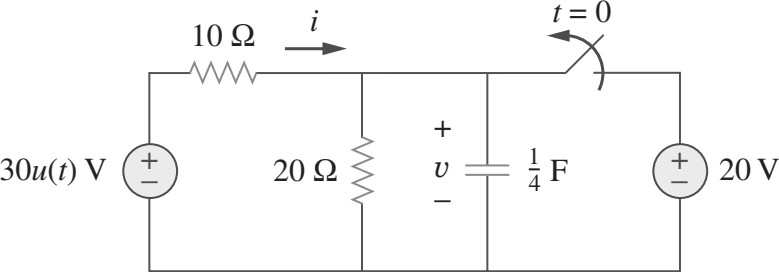

A chave do circuito apresentado na Figura 2 estava fechada por um longo período e foi aberta em t = 0 s.

Figura 2 - Chaveamento de circuito para resolução das questões 60 e 61.

Considerando o circuito apresentado na Figura 2, passado o período transitório, ou seja, considerando um longo período após a abertura da chave em t = 0 s, o valor da corrente i é:
