Questões de Concurso sobre Análise em regime permanente

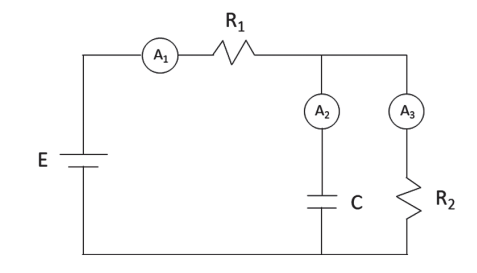

Considere o circuito mostrado na figura a seguir.

Após estabelecido o regime permanente (estacionário), pode-se afirmar que:

Qual a corrente de linha em regime permanente de uma carga trifásica linear de 10 kW e fator de potência capacitivo de 0,8 conectada a uma rede trifásica com tensão de fase de 220 V?

Um motor trifásico de indução de 5 CV possui seis terminais com a seguinte descrição 660/380V.

Qual será a corrente de linha por fase, em regime permanente, da instalação quando o motor é conectado em triângulo com uma tensão de linha de 380 V?

Determine a tensão Vc(t) dos capacitores para o circuito a seguir no instante que a chave é aberta, sabendo que ela estava fechada por um longo tempo.

Um banco de baterias de 42V alimenta uma carga de 100Ω. Um voltímetro conectado à carga indica uma tensão de 40V sobre ela. Qual o valor da resistência da fiação que conecta o banco e a carga? Considere banco de baterias com resistência nula.

Considere o circuito ilustrado na sequência, composto por capacitores e diodos ideais.

Se a fonte de tensão alternada varia senoidalmente no tempo com um valor de pico igual a 10 V, qual a tensão eficaz na saída do circuito (v_o) para uma condição de operação em regime permanente (ou seja, circuito energizado há muito tempo)?

Em um circuito composto por um único R, um único L e um único C, todos em paralelo, a equação diferencial que descreve a tensão v(t) é representada como:

Na análise de circuitos elétricos de corrente contínua, deve-se considerar capacitores como dispositivos com impedância infinita e indutores como dispositivos de impedância nula.

________________________________________________Acervo pessoal

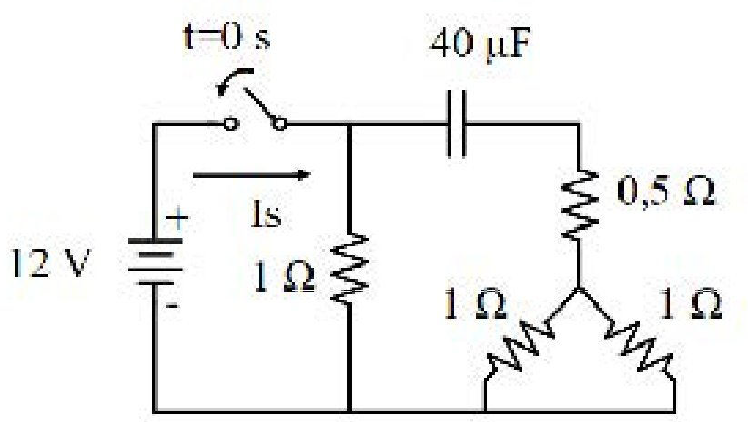

No circuito representado nessa figura, a chave é fechada em t = 0 s, momento a partir do qual a carga é alimentada por uma bateria de 12 V com a polaridade indicada. Assinale a alternativa correspondente à corrente Is fornecida pela fonte após o carregamento completo do capacitor.

Um circuito elétrico possui três cargas em paralelo, sendo uma resistiva com R = 40 ohms, uma indutiva com XL = 30 ohms, uma capacitiva com Xc = 30 ohms. Esse circuito é alimentado por uma fonte de tensão senoidal de 120 V e a carga capacitiva possui uma chave CH para ligar o capacitor em paralelo no circuito, como pode ser visto na figura a seguir.

A respeito da operação desse circuito, analise as afirmativas.

I. Após decorrer um tempo da chave CH fechada, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 1,2 A e está atrasada 45° em relação à tensão.

II. Após a abertura da chave CH, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 5 A e está atrasada em relação à tensão.

III. Com a chave CH aberta e o circuito em regime permanente, a potência dissipada pelo resistor é de 840 W.

IV. Independente se a chave CH está fechada ou aberta, a corrente no indutor sempre terá a amplitude de 4 A e defasada 90° da tensão.

Assinale a alternativa CORRETA:

Seja o circuito representado na sequência, composto por uma fonte de tensão senoidal $v$(t), seis diodos ideais e seis capacitores idênticos.

-

-

Se a fonte senoidal apresenta valor de pico igual $a$ V_P, o valor eficaz (rms) da tensão $v_{ab}$ ($t$) em regime permanente de operação do circuito é dado por

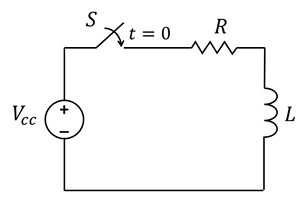

Um técnico, ao realizar a manutenção em um circuito RL de primeira ordem (ilustrado a seguir), constatou curtos-circuitos em algumas espiras do indutor, ocasionando a diminuição de sua indutância à metade de seu valor original.

Sabendo-se que, ao energizar o circuito defeituoso com uma fonte de tensão contínua (chave S é fechada em t=0 s), é correto afirmar que

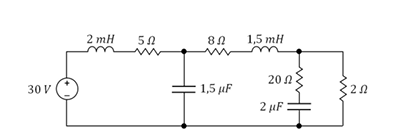

A figura da questão ilustra um circuito composto por elementos passivos ideais (resistores, indutores e capacitores), alimentados por uma fonte de tensão contínua de 30 V.

Qual a potência total dissipada no resistor de 2 Ω para a condição de regime permanente de operação?

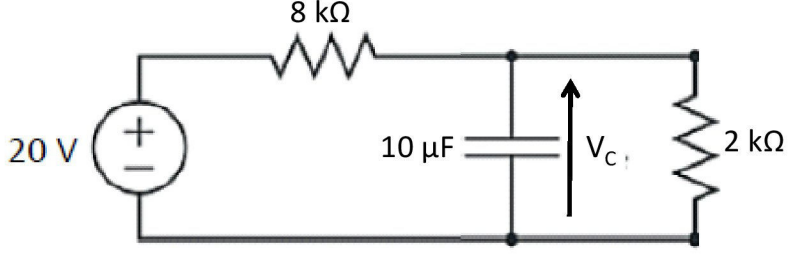

Observe o circuito a seguir, que possui uma fonte de alimentação de 20 Volts em corrente contínua.

Com relação a esse circuito, assinale a alternativa que apresenta o valor CORRETO da tensão V_c nos terminais do capacitor de 10 µF no estado permanente:

Calcule a queda de tensão de cada resistor e assinale a alternativa correta que corresponde a V₂ e V₄.

Dados: R₁=50Ω, R₂=40Ω, R₃=20Ω e R₄=10Ω.

Suponha que, em algum instante no passado, uma carga tenha sido colocada na capacitância do circuito abaixo, de maneira que a tensão (em volts) nos terminais da capacitância seja e(0-) = A. Se a chave K se fecha em t = 0, determine e(t) para todo t > 0 e assinale a opção correta.

Três impedâncias Z1, Z2 e Z3, na forma polar, possuem como ângulos, respectivamente: 0º, -45º e 45º. Em relação a essas impedâncias, é correto afirmar que:

No circuito elétrico da figura abaixo, a fonte de tensão V é senoidal e tem como carga um circuito LR. Sendo assim, é correto afirmar que, em regime permanente, a corrente I está atrasada em relação à fonte, com um ângulo de arctan (R/L).

A quantidade de tempo necessária para um capacitor se carregar a 86,5% da tensão da fonte se dá estritamente em função da resistência e da capacitância. Nesse contexto, observe o circuito em (a) e o gráfico em (b), referente ao tempo de carga de um capacitor, no qual a tensão na fonte é de 10V. Para carregar 95% da tensão da fonte, precisa-se saber os valores da constante de tempo T, do tempo necessário e da quantidade para a carga ocorrer, finalizando pela da tensão no capacitor neste caso.

(a)

(b)

Assinale a alternativa que apresente corretamente os valores da constante do tempo T, do tempo necessário e da quantidade para a carga ocorrer e da tensão no capacitor.

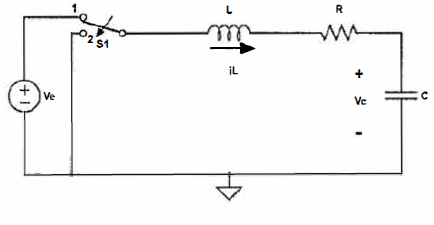

Observe o circuito abaixo:

R=5Ω

L=1 H

C= 1/6 F

No circuito acima, a chave S1 ficou na posição 2 por um longo período. Em um primeiro instante, a chave S₁ foi para a posição 1. Após um longo período de tempo, em um segundo instante, a chave S₁ voltou para a posição 2. Considerando o que foi descrito e que t representa o tempo, analise as afirmativas.

I- Considerando que t=0 seja o instante em que a chave foi para a posição 1 (primeiro instante}, a equação que descreve a tensão no capacitar, para t ≥ 0⁺ é V_c(t) = 2V_ee^-3t - 3V_ee^-2t.

II- Considerando que t=0 seja o instante em que a chave voltou para a posição 2 (segundo instante), a tensão e a corrente no capacitar, em um instante infinitesimal anterior t=0, são, respectivamente, V_c(0^-) = V_e e I_c(0^-) .

III- Considerando que t=0 seja o instante em que a chave foi para a posição 2 (segundo instante}, a corrente no indutor i_L(t) e a variação da corrente no indutor em relação ao tempo $\frac{d{i}_L\left(t\right)}{dt}$ em um instante infinitesimal após t=0 são, respectivamente,i_L(0⁺) = 0 e $\frac{d{i}_L\left(0^{+}\right)}{dt}$ =0.

IV- Considerando que t=0 seja o instante em que a chave foi para a posição 2 (segundo instante), a expressão que descreve a corrente no indutor, para t ≥ 0⁺ é i_L(t) = V_e (e^-3t - e^-2t).

V- Considerando que t=0 seja o instante em que a chave foi para a posição 2 (segundo instante), o valor absoluto da energia descarregada pelo capacitar entre t=0 e t=∞ é $E=\frac{V_e^2}{12}$ .

Assinale a opção correta.
