Um sistema trifásico equilibrado na configuração estrela é constituído por uma fonte senoidal com tensão de linha igual a 200 V e uma carga com módulo de 5,0 Ω e ângulo de 30 graus em cada uma das fases.


A potência trifásica reativa é de


A

1,0 kVAr.


B

2,0 kVAr.


C

4,0 kVAr.


D

6,0 kVAr.


E

8,0 kVAr.

Um circuito inversor trifásico, conectado a uma fonte de tensão CC de 90 V, fornece potência para uma carga resistiva balanceada ligada em estrela, com 5Ω por fase. Operando em modo de condução de 180º, a potência de saída é:


A

860 W


B

920 W


C

1,08 kW


D

1,14 kW


E

1,28 kW

Considere uma subestação que alimenta uma instalação de médio porte, cujo conjunto de cargas atendidas soma 800 kW, com fator de potência total 80% atrasado. Esta subestação possui capacidade máxima nominal de 1,25 MVA. Deseja-se acrescentar à instalação uma nova carga, com 750 kVA e fator de potência 60% em atraso.


Nesse caso, é correto afirmar que


A

é impossível acrescentar a carga nova, pois a potência aparente total seria igual a 2 MVA.


B

é impossível acrescentar a carga nova, pois a potência ativa total superaria a capacidade nominal da subestação.


C

é possível acrescentar a carga nova, mas somente com um recondicionamento da subestação, acrescentando novos transformadores.


D

é possível acrescentar a carga nova, desde que seja acrescentada juntamente a um banco capacitivo com potência reativa 1,2 Mvar.

Em um imóvel, há um total de cargas elétricas instaladas de 16 kW. Desse total, 6 kW, referente a um equipamento único, fica permanentemente ligado durante a utilização do local, enquanto os outros 10 kW de cargas instaladas apresentaram, após as medições realizadas ao longo de um período, 5 kW de potência máxima.


O fator de demanda total da instalação é aproximadamente igual a


A

0,31.


B

0,37.


C

0,63.


D

0,66.


E

0,69.

A respeito de geradores, assinale a opção correta.


A

O gerador tem a capacidade de fornecer potência reativa indutiva para a rede se estiver sobre-excitado.


B

Em um gerador de corrente alternada, o comutador está conectado à armadura.


C

Em um gerador a diesel, quanto mais corrente absorvida pela carga, maior deve ser o torque para girar o rotor do gerador.


D

Quando o gerador está em sincronia com a rede, a corrente consumida pelo gerador é máxima quando da sua conexão com a rede.


E

Em um gerador de corrente alternada, a corrente circula com inversões de sentido a cada 90° de uma rotação do eixo.

Considere o circuito abaixo, o qual é alimentado por uma fonte de tensão senoidal, resultando na corrente I. Assuma também que há dois indutores e um resistor e que a potência total absorvida pelos indutores é igual a 8400 var.


Imagem associada para resolução da questão


Dados: jX1 = j6 Ω, jX2 = j30 Ω e R = 8 Ω.


Com base nessas informações, qual a potência dissipada no indutor X2?


A

3000 var


B

3200 var


C

4800 var


D

5400 var


E

6000 var

Para se calcular a potência dissipada em uma resistência R,alimentada por uma fonte senoidal ideal, utiliza-se:


A

fator de potência


B

valor eficaz da tensão


C

raiz quadrada do valor de pico da tensão


D

razão entre o valor de pico da tensão e valor RMS

Considere um circuito composto por dois ramos. No primeiro ramo, há uma fonte de corrente contínua de 20 V em série com um resistor de 5 Ω. No segundo ramo, encontra-se uma fonte de 10 V em série com dois resistores de 4 Ω e 1 Ω. Os ramos estão conectados em paralelo, com as fontes em oposição de polaridade.


A potência dissipada no resistor de 1 Ω é igual a


A

1 W.


B

2 W.


C

4 W.


D

6 W.


E

9 W.

Uma unidade consumidora apresenta uma potência aparente de 80 kVA e um fator de potência de 0,82. Com base nestes dados históricos, quais são os valores da potência ativa (P) e da potência reativa (Q) desta instalação? Considere duas casas decimais.


A

P=65,60 kW e Q=45,78 kVAr.


B

P=65,60 kW e Q=14,40 kVAr.


C

P=45,79 kW e Q=65,60 kVAr.


D

P=80,00 kW e Q=65,60 kVAr.


E

P=97,50 kW e Q=80,00 kVAr.

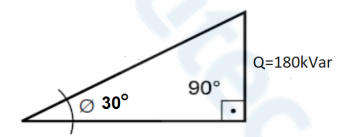

Analise a Figura 11 abaixo, que apresenta um triângulo de potências, com o ângulo da potência aparente (S) e valor da potência reativa (Q), e assinale a alternativa que indica, correta e respectivamente, o valor da potência aparente (S) e o valor da potência ativa (P).


Imagem associada para resolução da questão


Figura 11


A

180 kVA – 180√3 kW.


B

240√3 kVA – 180 kW.


C

360 kVA – 180√3 kW.


D

360√3 kVA – 180√3 kW.


E

360√3 kVA – 360k√3 kW.

No trabalho diário de um eletricista, entender as grandezas elétricas é essencial. Analise as afirmações a seguir sobre mediação das grandezas elétricas nas instalações.


I- Para medir a potência elétrica de um equipamento, o wattímetro é o instrumento correto. Ele precisa ser ligado ao mesmo tempo em série e em paralelo com o circuito, já que a potência é o resultado da multiplicação entre a tensão e a corrente.

II- A potência que de fato se transforma em trabalho útil, como o calor de um chuveiro ou a luz de uma lâmpada, é a chamada potência reativa, e ela é sempre superior à potência aparente em circuitos com motores e transformadores.

III- O medidor de energia elétrica que fica na entrada das casas, popularmente chamado de “relógio de luz”, mede a potência instantânea em Watts(W) para que a concessionária saiba o pico de consumo da residência.


É CORRETO o que se afirma em:


A

I apenas.


B

I e II apenas.


C

III apenas.


D

I, II e III.


E

II e III apenas.

Considere o circuito mostrado na figura a seguir:


Imagem associada para resolução da questão


Se R = 35 Ω, assinale a alternativa em que se apresenta o valor mais próximo da potência dissipada no resistor com resistência igual a 2R.


A

0,026 W


B

0,052 W


C

0,104 W


D

0,192 W


E

0,357 W

Um circuito RLC em série é alimentado por uma fonte senoidal de 220 V, valor eficaz, na frequência de 60 Hz. O resistor do circuito tem resistência de 22 ohms, o indutor tem indutância de 0,1 H, e o capacitor foi ajustado de modo que o circuito opere em ressonância nessa frequência.


Nessas condições, qual é a potência dissipada no resistor?


A

100 W


B

220 W


C

1.100 W


D

2.200 W


E

4.400 W

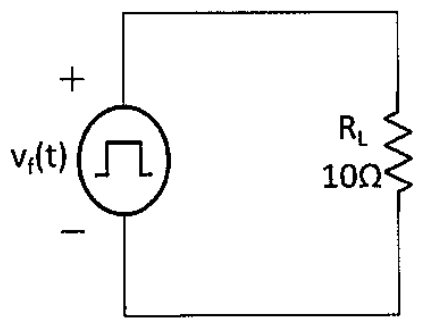

Examine o circuito representado abaixo.


Imagem associada para resolução da questão


Considere que a função onda-quadrada é representada, aproximadamente, pela seguinte expressão contendo os cinco primeiros termos de sua série (truncada) de Fourier:



Assim, a potência média aproximada dissipada na carga resistiva de 10 ohms é de:


A

2,5


B

2,75


C

4


D

5,5


E

5,75

Em um circuito elétrico, uma fonte de tensão de 48 V alimenta três resistores associados da seguinte forma: um resistor 𝑅1 = 6 em série com uma associação paralela composta por um resistor 𝑅2 = 6 e outro de 𝑅3 = 3 .


A potência dissipada no resistor 𝑅3 é igual a


A

48 W.


B

96 W.


C

128 W.


D

192 W.


E

384 W.

Em um circuito monofásico em regime senoidal permanente, a tensão eficaz no conjunto de carga é V = 100 V, e a corrente eficaz é I = 10 A. Sabe-se que a corrente está atrasada de 36,9° em relação à tensão (dado cos(36,9°) = 0,8 e sen(36,9°) = 0,6). Adote a convenção: carga indutiva quando a corrente atrasa a tensão e Q positivo. Os valores de potência ativa P, potência reativa Q, potência aparente S e o tipo de carga são, respectivamente:


A

P = 800 W, Q = -600 var, S = 1000 VA, carga capacitiva


B

P = 800 W, Q = 600 var, S = 1000 VA, carga indutiva


C

P = 600 W, Q = 800 var, S = 1000 VA, carga indutiva


D

P = 800 W, Q = 600 var, S = 800 VA, carga indutiva


E

P = 1000 W, Q = 0 var, S = 1000 VA, carga resistiva

Um técnico montou o seguinte circuito elétrico, constituído de resistores e baterias ideais.


Imagem associada para resolução da questão



(Arquivo pessoal; figura usada com autorização)


Assinale a alternativa que apresenta o valor mais próximo da potência dissipada no resistor de 30 Ω.


A

0,52 W.


B

1,12 W.


C

0,85 W.


D

1,53 W.


E

0,10 W.

Uma rede trifásica conecta uma usina hidrelétrica do tipo PCH (Pequena Central Hidrelétrica) à subestação da concessionária em 34,5 kV, transmitindo uma potência aparente de 1,8 MVA com fator de potência cos φ = 0,8 (indutivo/atrasado). Nesse contexto, a potência reativa do sistema é de


A

0,90 MVAr.


B

0,60 MVAr.


C

1,44 MVAr.


D

2,25 MVAr.


E

1,08 MVAr.
