Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

Considere um sistema trifásico balanceado que fornece energia a uma carga trifásica também balanceada, conectada em estrela. Cada fase da carga possui impedância de 10 Ω puramente resistiva. A tensão de linha fornecida pela fonte é de 380 V (rms) e a frequência do sistema é de 60 Hz. Assinale a opção que apresenta 0 valor aproximado da potência ativa total consumida pela carga.

A potência dissipada em um resistor de 10 $\Omega$ será a mesma tanto quando aplicamos uma tensão de 10 V em seus terminais quanto quando nele circula uma corrente de 1 A.

A potência consumida por uma carga ideal puramente resistiva operando em corrente contínua com 9A e 48V será menor que:

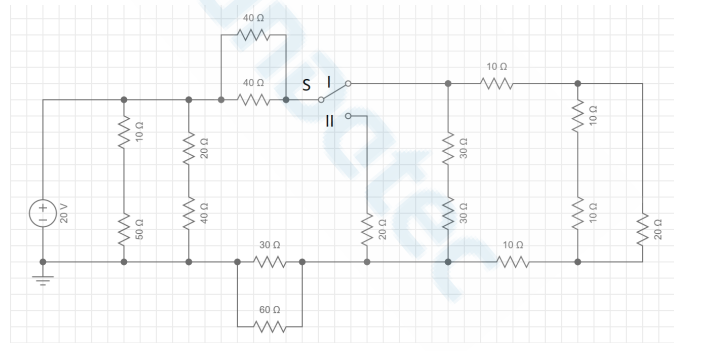

Considerando o circuito abaixo, qual é a potência dissipada nas situações: Chave S na posição I e chave S na posição II.

A eletricidade é um fenômeno físico que envolve o movimento de cargas elétricas. Nesse contexto, o movimento ordenado de cargas através de um condutor é denominado:

Converta o número 10∠180^∘ da forma polar para a forma retangular e assinale a opção correta.

Um transformador trifásico de 75 kVA, 13,8 kV/440 V, está operando em plena carga com fator de potência 0,8. Nessas condições, o rendimento do transformador é de 90% e as perdas no núcleo representam 30% da perda total. Considerando-se essas características, as perdas nos enrolamentos totalizam

A respeito da especificação de um UPS, considere as afirmativas abaixo.

I. A potência ativa do UPS determina a corrente máxima do inversor.

II. A indicação da potência aparente e ativa é suficiente para adequar o uso do UPS.

III. A UPS pode entregar potências, aparente e/ou ativa, mesmo para cargas com fator de potência fora da faixa especificada.

É correto o que se apresenta em

Uma instalação elétrica trifásica, configurada em estrela, recebe uma alimentação com uma tensão de linha de 500/√3 V. Dentro dessa instalação, uma corrente de 30 A é consumida, enquanto mantém um fator de potência de 80%, sem a presença de distorções harmônicas. Nessas condições, a potência ativa será igual a

Um Técnico de Elétrica está realizando a instalação de um sistema de iluminação em um galpão industrial. O sistema é composto por 20 lâmpadas de LED, cada uma com potência de 50 W, conectadas em paralelo a uma tensão de 220 V. O técnico precisa calcular a corrente total consumida pelo sistema e escolher o disjuntor adequado para proteger o circuito, considerando que o disjuntor deve ter uma corrente nominal 30% maior que a corrente calculada para garantir segurança. Qual disjuntor o técnico deve escolher?

Uma carga monofásica residencial de 5500 VA é alimentada por um circuito de 20 m de comprimento. A queda de tensão unitária no circuito alimentador é de 17,6 V/(A.km). Considerando a tensão de alimentação de 220 V (circuito alimenta somente essa carga), a queda de tensão no circuito é de

Um motor trifásico está conectado a uma fonte de 380 V (linha) e consome uma corrente de linha de 15 A, com um fator de potência de 0,8. Assinale a alternativa CORRETA, que mostra qual é a potência ativa consumida pelo motor.

Um circuito alimentador trifásico de baixa tensão apresenta corrente de linha equilibrada nas três fases e igual a 200 A. Sabendo que a tensão de linha da instalação é igual a 220 V, a potência aparente das cargas alimentadas por esse circuito é de aproximadamente:

Durante uma análise de uma falha em um sistema trifásico, foram registrados os seguintes valores de corrente de sequência positiva, negativa e zero:

- Corrente de sequência positiva (I1): 15 A

- Corrente de sequência negativa (I2): 5 A

- Corrente de sequência zero (I0): 0 A

Com base nos dados fornecidos, determine a causa mais provável da falha no sistema e identifique a alternativa correta:

Determine a potência reativa da carga corretiva de um sistema elétrico com potência aparente S = 60 kVA e FP = 0,8660 (fator de potência), alimentado por tensão de 220V /0^o . Considere arccos(0,8660): 30°.

Em uma instalação elétrica faz-se necessário reduzir o impacto do baixo fator de potência, e que ocasiona a baixa qualidade de energia. Assim, é importante que os grandes centros industriais corrijam o fator de potência, evitando multas cobradas pelas concessionárias por excedente de consumo de potência reativa e proporcionando também uma melhor utilização da energia disponível. Nesse caso, considere uma pequena unidade fabril que consome uma demanda de 70 kW e é alimentada com tensão trifásica de 220 V, 60 Hz, cujo fator de potência é 0,8 atrasado.

Considere: π = 3,14

Cos π original = 0,80 e sen π original = 0,60

Cos π desejado = 0,92 e sen π desejado = 0,40

O valor da potência reativa a ser fornecida por um banco de capacitores para corrigir o fator de potência para 0,92 em atraso será de:

Uma instalação elétrica monofásica possui um equipamento conectado na tensão RMS de 25 kV e que consome uma corrente RMS de 5,5 A e um fator de potência indutivo de 0,5. Assinale a alternativa que apresenta o valor mais próximo da potência ativa P e a potência reativa Q desse equipamento. Considere cosseno (60°) = 0,5 e seno (60°) = 0,866.

Cargas consumidoras de energia elétrica residenciais ou industriais podem consumir energia reativa indutiva. Esses tipos de carga podem ser motores, reatores de lâmpadas, transformadores, etc. Sobre esse tipo de consumo e sua potência medida, podemos afirmar:

Analise as informações a seguir:

I. Uma das grandezas fundamentais da Física, a corrente elétrica é o fluxo ordenado de cargas elétricas, sem a qual nenhum aparelho elétrico ou eletrônico pode funcionar.

II. A potência elétrica é a velocidade com que o equipamento converte a energia elétrica em trabalho, indicando a quantidade de energia elétrica transformada em outro tipo de energia por unidade de tempo.

Marque a alternativa CORRETA:

A potência absorvida por uma carga pode ser expressa por:
