Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

As conexões empregadas nas emendas de cabos enterrados devem ser acessíveis para a realização de ensaios e verificações rotineiras das condições de fixação.

Durante a análise de um equipamento alimentado por corrente alternada senoidal, verificou-se que a tensão de alimentação é dada por:

v(t) = 311 * sen(377t)

e a corrente consumida é:

i(t) = 10 * sen(377t - π/4)

Com base nessas informações, analise as afirmativas:

I. A corrente atrasa em relação à tensão, indicando um circuito com comportamento predominantemente indutivo.

II. O fator de potência do circuito é igual a 0,707, o que indica presença de potência ativa.

III. A defasagem de 45° indica que o circuito é puramente reativo, ou seja, não consome potência ativa.

Assinale a alternativa correta:

A potência complexa total de uma carga trifásica desequilibrada, conectada em estrela e alimentada por uma fonte trifásica equilibrada, será diferente dependendo de a carga estar ou não aterrada.

Uma fonte senoidal, que alimenta um equipamento elétrico de impedância igual a 9 Ω, solicita potências aparente e reativa iguais a, respectivamente, 7,5 kVA e 4,5 kVAr. A parte resistiva desse equipamento é igual a:

Sabendo que duas cargas apresentam a mesma potência reativa, pode-se afirmar que a carga com maior potência ativa terá também um maior fator de potência.

A análise do comportamento de transformadores reais necessita considerar as capacitâncias dos enrolamentos nas situações que envolvem variações de tensão e corrente rápidas, como, por exemplo, em situações resultantes de surtos de tensão causados por descargas atmosféricas.

Observe a figura a seguir.

Na ilustração, tem-se o display de um equipamento elétrico com o valor de medição de 4 grandezas elétricas, identificadas com os números de (1) a (4). A grandeza identificada com o número 4 é:

O estudo de acionamentos elétricos é essencial para o controle de motores em sistemas industriais. Sobre acionamentos elétricos, marque a alternativa correta:

Considere que uma carga R está ligada a uma fonte de alimentação V₁ e dissipa uma Potência P₁. Em dado momento, essa mesma carga teve a sua fonte de alimentação substituída por outra de V₂ = 3xV₁. Sendo assim, assinale a alternativa correta.

A figura a seguir representa o diagrama interno de um chuveiro elétrico ligado em 220 V:

Considerando que cada seguimento R de sua resistência mede 11 ohms, as potências em watts consumidas nas posições verão e inverno são, respectivamente:

A potência máxima que o circuito da figura 6A1-I é capaz de transferir à carga RC é igual a

Uma carga trifásica apresenta uma potência aparente de 180 kVA e fator de potência 0,8 indutivo (atrasado). Assinale a alternativa que apresenta correta e respectivamente os valores da potência aparente (S), da potência ativa (P) e da potência reativa (Q) dessa carga. As alternativas podem conter arredondamentos numéricos nas casas decimais:

Na atual condição de funcionamento, o acionamento da botoeira S2 secciona a alimentação da bobina do contator K1.

A figura a seguir representa o diagrama fasorial de um circuito.

Considere que o fasor tensão tem magnitude de 120V, que o fasor corrente tem magnitude de 30A e que a frequência é de 60Hz. A partir de conhecimentos de circuitos em corrente alternada, assinale a alternativa que corresponde aos valores aproximados dos elementos que compõem a impedância do circuito.

Assinale a opção que corresponde à potência média de um dispositivo elétrico cuja tensão em seus terminais seja 10 cos(ωt+15°) V e a corrente que percorra seja i = 40sen(ωt-15°) A.

Independentemente de os resistores estarem associados em série ou em paralelo, a potência total dissipada na associação corresponde à soma das potências dissipadas em cada resistor.

A tensão 𝑣_𝑥 (𝑡) = 100sen(𝜔𝑡 − 60° ) e a corrente 𝑖_𝑥 (𝑡) = 10cos(𝜔𝑡 − 210° ) foram medidas na entrada de uma instalação elétrica industrial. Com base nas formas de onda da tensão e da corrente para essa instalação elétrica, determine o fator de potência.

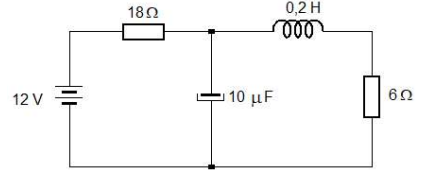

Considere o esquema elétrico mostrado abaixo.

Fonte: Banca Examinadora, 2026.

Assumindo componentes ideais, a potência fornecida ao resistor de 6 em estado estável é

Em um circuito bifásico de 380 V, foi medida uma potência reativa de 15 kVAr, com fator de potência de 0,8 atrasado (indutivo). Assinale a alternativa que apresenta corretamente a respectiva potência ativa e aparente desse circuito:

Em um circuito elétrico no regime permanente senoidal, o fator de potência igual a 1 indica que toda a energia fornecida está sendo convertida em trabalho útil.
