Questões de Concurso sobre Medição de Potência e Energia Elétrica

Uma carga indutiva desconhecida é alimentada por uma fonte senoidal. Um Wattímetro, um Voltímetro e um Amperímetro foram instalados para realizar as leituras nessa carga. Os valores registrados foram:

• Potência: 6.000 W.

• Tensão: 250 V.

• Corrente elétrica: 30 A.

Com base nessas leituras, os valores da potência aparente solicitada pela carga, do fator de potência e da sua reatância indutiva são iguais a

A potência elétrica é uma grandeza e, como tal, pode ser medida. A unidade de medida da potência elétrica é o:

Ao realizar testes e medições com o Volt-Amperímetro tipo alicate (alicate amperímetro), o gancho do instrumento deve:

Uma empresa opera um conjunto de máquinas trifásicas que solicita 60 kVA de potência durante 10 horas por dia. O fator de potência das máquinas é 0,7 indutivo. A concessionária cobra, pela energia ativa, o valor de R$ 0,60 por kWh.

O valor cobrado pela concessionária após 30 dias é de

A potência elétrica pode ser classificada em ativa, reativa e aparente, cada uma com significado físico específico e medida própria. A potência ativa é medida em:

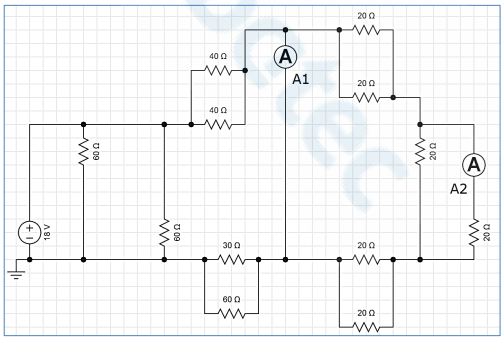

Considerando o circuito da Figura 2 a seguir, determine a leitura do amperímetro A2. Realize arredondamentos até a segunda casa decimal e assuma comportamento ideal de componentes e instrumentos.

Figura 2

A partir de um sistema trifásico com neutro aterrado, foi obtido um sistema bifásico com neutro. Foi medida uma tensão de fase (entre fase e neutro) de 254 Vac , e nas fases foram medidas as seguintes correntes:

Fase A: 52 A

Fase B: 35

A Assinale a alternativa que representa o valor correto da potência total entregue por esse circuito (considere a raiz quadrada de 3 igual a 1,73):

Em uma residência na capital do país, foi instalado no banheiro da suíte um chuveiro elétrico bifásico de 5500 W (220 V). Com base nas leis de potência elétrica e na Lei de Joule, assinale a alternativa que apresenta corretamente a corrente elétrica (I) nominal do chuveiro e a energia elétrica (E) consumida durante um banho de 15 minutos.

O Sistema Internacional de Unidades (SI) é o sistema de medição mais usado no mundo, adotado pela maioria dos países para garantir a padronização, precisão e comunicação em ciência, comércio e tecnologia.

Considerando-se as medições elétricas e o Sistema Internacional de Unidades (SI), verifica-se que a(o)

Durante uma inspeção em uma instalação elétrica predial, verificou-se que determinado equipamento monofásico, de caráter puramente resistivo, opera sob tensão de 120 V consumindo uma corrente de 10 A.

Admitindo-se que esse equipamento permaneça ligado continuamente durante 30 minutos, qual será a energia elétrica consumida nesse período?

Um wattímetro, um voltímetro e um amperímetro foram instalados para realizar as leituras em uma carga indutiva desconhecida, alimentada por uma fonte senoidal. Os valores registrados foram:

• potência: 8.000 W;

• tensão: 250 V; e

• corrente elétrica: 40 A.

Considerando as leituras, o valor da sua reatância indutiva é igual a:

Em uma instalação elétrica residencial, o consumo total de energia elétrica medido ao longo de um período de 20 horas foi de 40 kWh. Sabe-se que, durante esse intervalo, a potência máxima demandada registrada foi de 5 kW.

O fator de carga dessa instalação é igual a

Em um circuito elétrico simples, quando um condutor metálico é conectado a uma fonte de energia, observa-se o deslocamento ordenado de elétrons ao longo do material. Esse fenômeno é fundamental para o funcionamento de equipamentos elétricos e eletrônicos, pois está associado à transferência de energia no circuito. Nesse contexto, a grandeza elétrica responsável pelo movimento ordenado de elétrons em um condutor é a:

Durante uma atividade de manutenção preditiva em um painel de distribuição trifásico, alimentando cargas predominantemente indutivas e operando em regime permanente, um engenheiro eletricista precisa avaliar o consumo de potência ativa total do conjunto, sem interromper o funcionamento da instalação. Observa-se que o sistema opera com tensões equilibradas, porém com correntes de linha diferentes entre as fases, e não há acesso direto ao condutor neutro. Considerando esse cenário e os princípios de medição elétrica aplicados à manutenção, o procedimento tecnicamente mais adequado para determinar a potência ativa total do sistema consiste em:

Dois estudantes discutem sobre potência elétrica e fazem as seguintes afirmações:

I - A potência elétrica mede a rapidez com que uma forma de energia se transforma em outra.

II - A potência dissipada em um resistor corresponde à energia elétrica convertida em energia térmica por unidade de tempo.

III - Qualquer aparelho eletrônico possui potência fixa, independentemente da tensão elétrica aplicada.

Está(ão) correta(s):

Um condutor que apresenta resistência total igual a 15 Ω é submetido a uma diferença de potencial entre suas extremidades de 60 V. A potência elétrica dissipada na forma de calor por esse condutor é de

Com o objetivo de determinar a potência consumida por uma carga ligada na rede de 10kV, utilizou-se transformador de corrente (TC) e transformador de potencial (TP). O TC possui uma relação de 500:5. No TP, a relação é de 100:1, para a tensão máxima de 15kV. Para uma carga com fator de potência unitário, nos secundários dos transformadores, foram lidos os valores: 100V e 0,2A.

A potência ativa, em kW, será

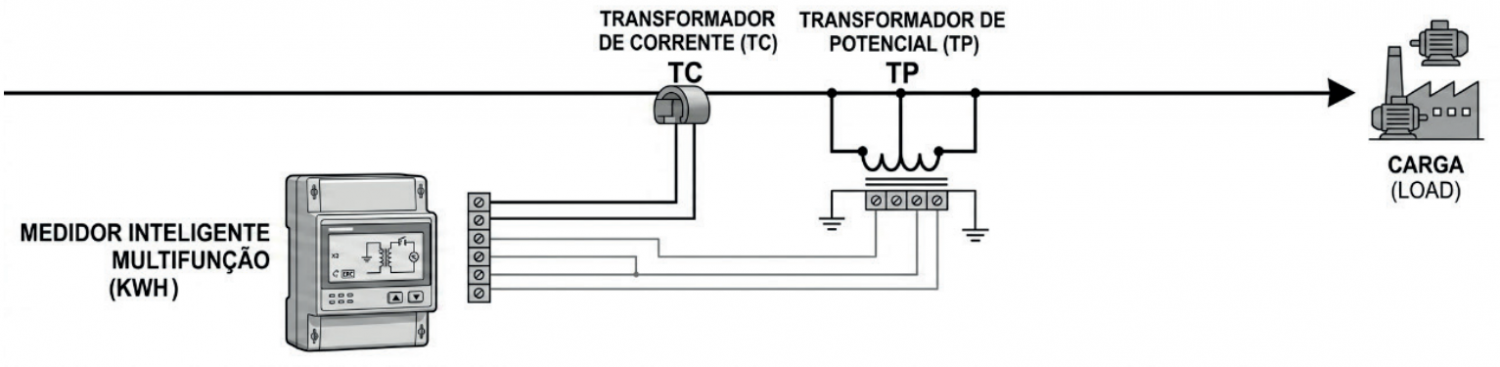

Um medidor de energia é ligado conforme o esquema elétrico a seguir. A medição da tensão é feita por um transformador de potencial 6,2kV/124V e a medição de corrente por um transformador de corrente 25/5. A leitura efetuada no medidor é de 320 kWh. Qual é a energia consumida?

O fluxo de potência ativa de uma fonte de energia elétrica para uma carga resistiva pode ser determinado

I por meio da medição da corrente em série e da medição da tensão em paralelo à carga.

II por meio da medição da corrente em paralelo e da medição da tensão em série à carga.

III com o uso de um wattímetro.

Assinale a opção correta.

Em inspeções de rotinas em instalações elétricas são necessárias medições para atestar os valores das correntes, tensões e potências consumidas nesses circuitos. Para isso, o eletricista utiliza instrumentos como voltímetros, amperímetros e wattímetros. Com base nesse processo, considerando os instrumentos necessários, é correto afirmar que: “a ligação de um _____________ convencional ao circuito é feita simultaneamente em série e em paralelo, pois ele realiza o produto das grandezas _____________ e _____________ elétrica, presentes no circuito para fornecer o resultado em _____________.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.
