Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

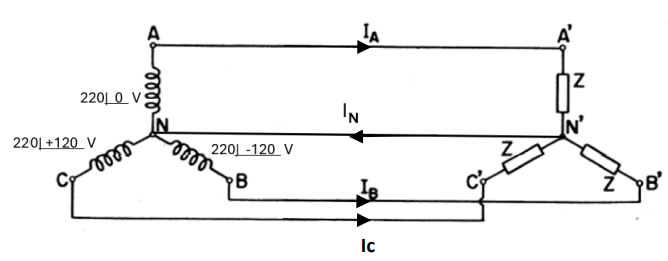

Considere o circuito trifásico abaixo para responder a esta questão. Sabe-se que a carga Z alimentada pelo sistema trifásico é do tipo resistiva e tem uma resistência de 10 ohms. Diante do exposto a potência ativa dissipada na carga trifásica vale _______.

Assinale a alternativa que preencha corretamente a lacuna.

Para o ciclo de carga variável como o do presente caso, qual deve ser o critério de dimensionamento do transformador?

Uma carga elétrica trifásica, equilibrada, ligada em triângulo, opera com tensão de linha de 400,0 [V]. A corrente em uma das fases é de 12,0 [A], com fator de potência indutivo de 0,8.

Nessas condições, pode-se afirmar que a potência aparente total dessa carga e o valor de potência reativa de um banco de capacitores, ligados em triângulo em paralelo com a carga, que torna o fator de potência do conjunto unitário são, respectivamente:

Um motor trifásico de 10 CV (7.356 W) e fator de potência de 0,85 é conectado em triângulo em uma instalação de 220 V de tensão de fase.

Qual a corrente de linha (I_L) e das bobinas (I_F) do motor?

Uma carga trifásica equilibrada conectada em triângulo é composta por 3 impedâncias de 3+j4 Ω por fase. Sabendo que as cargas são alimentadas por um circuito trifásico equilibrado com tensão de linha de 200 V (eficaz), calcule a potência ativa consumida pela carga e assinale a alternativa correta.

Em uma instalação elétrica, deseja-se fazer uma reforma na alimentação e, para tal, foram feitas medidas onde a leitura de cossifímetro é de 0,80, e a leitura do wattímetro é de 160kW. Nesse caso, qual é o valor do módulo da potência aparente da instalação?

No circuito elétrico a seguir, a carga trifásica conectada em triângulo é alimentada por uma fonte de tensão trifásica senoidal equilibrada com sequência de fases ABC e o fasor tensão V_AB tem módulo igual a 220 V e fase igual a 0°.

Nessa situação, o valor da potência complexa trifásica da carga tem módulo e fase iguais, respectivamente, a

Considerando circuitos elétricos operando em regime permanente senoidal, assinale a opção correta acerca das relações dos diferentes tipos de potência em seus componentes.

Dada uma churrasqueira elétrica de 3 KW, com η = 60% em 127 volts, assinale a opção CORRETA que representa a corrente elétrica (em A) e a potência ativa (em W) de entrada na churrasqueira.

Examine a figura abaixo.

Um militar conectou uma fonte de 64 V entre os terminais de um banco de resistores em cascata, conforme a figura acima. Calcule o valor da potência elétrica fornecida pela fonte e assinale a opção correta.

Um circuito consome 900 W e possui um fator de potência de 0,8 atrasado. Com um osciloscópio foi possível verificar que a tensão de entrada é dada por $v$(t) = 180.sen($\omega t$ + 30º) V. A partir dessas informações, assinale a opção que apresenta a expressão da corrente de entrada $i(t)$ do circuito.

Dado: cos(37º) = 0,8

Se, em determinado momento, uma carga elétrica alimentada por uma fonte alternada consumir 900 kW e 1,2 MVAr, então o valor da potência aparente consumida por ela estará entre

Correlacione as grandezas elétricas da coluna à esquerda com suas respectivas unidades na coluna à direita.

1) Potência reativa ( ) Weber

2) Admitância ( ) Ampére espira por weber

3) Resistividade ( ) Volt-ampère reativo

4) Relutância magnética ( ) Siemens

5) Fluxo magnético ( ) Ohm por metro

A sequência correta, de cima para baixo, é

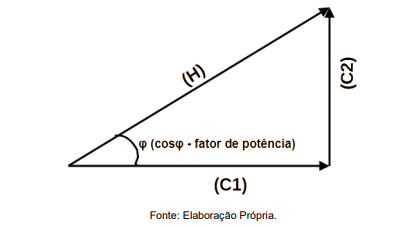

Na figura abaixo, está representado um triângulo de potência. A hipotenusa está indicada pela letra (H) e os dois catetos pelas letras (C1) e (C2).

Observando esse triângulo, identifica-se o conjunto de três grandezas:

O relé é um dispositivo eletrônico ou não, que permite a abertura e o fechamento de um circuito elétrico, ou seja, ele pode bloquear ou não o fluxo de corrente elétrica. Nos veículos e máquinas pesadas, qual é a função do relé de partida?

O que é a potência reativa em um circuito de corrente alternada e qual é a sua unidade de medida no Sistema Internacional (SI)?

Um equipamento possui uma impedância de 500 e uma reatância indutiva de 300. Ao ser alimentado por uma fonte senoidal, esse equipamento solicita uma potência de 4kW.

A potência aparente desse equipamento é

Um motor elétrico trifásico consome 12kW e tem fator de potência igual a 0,6. Sabendo que esse motor é alimentado a uma tensão de 220V, as potências reativa e aparente desse motor valem, respectivamente,

Determine a corrente circulante em uma carga cuja potência consumida é S=1100 VA/30° e a tensão de alimentação é V = 220 V/0°.

Em um sistema elétrico, a potência reativa é a potência útil, isto é, aquela que efetivamente realiza trabalho.
