Questões de Concurso sobre Medição de potência em corrente alternada

Em sistemas elétricos em corrente alternada, especialmente em instalações industriais e sistemas de potência, é fundamental compreender os conceitos de potência ativa, reativa e aparente, bem como o fator de potência, pois eles estão diretamente relacionados ao desempenho e à eficiência energética das instalações. Uma instalação alimentada por uma rede monofásica de 220 V − 60 Hz apresenta fator de potência 0,8 (atrasado) e potência reativa de 5 kVAr. Assinale a alternativa que representa o valor da potência aparente dessa instalação:

Um sistema de medição de potência elétrica, com faixa de medida (range) de entrada de 10 W a 200 W, possui alcance (span) de entrada de 200 W.

Um eletricista realizou a leitura da potência aparente e da potência ativa em uma instalação e verificou que ambos os valores eram iguais. Nesta condição, é correto afirmar que:

A importância das leis fundamentais que regem os circuitos de Corrente Alternada (CA) reside no fato de que elas fornecem a base teórica e prática para o projeto, a análise e a manutenção de praticamente todos os sistemas elétricos e eletrônicos modernos. A respeito das leis fundamentais que regem os circuitos elétricos de CA, assinale a alternativa INCORRETA.

Um dispositivo é alimentado por tensão alternada com valor nominal de 220 V, operando com corrente nominal de 20 A e fator de potência unitário. Se o dispositivo permanecer ligado por um período de 20 dias, a energia total consumida será igual a

Em uma instalação elétrica monofásica alimentada em 220 V, 60 Hz, as correntes harmônicas medidas são:

• Componente fundamental: 100 A

• 3⁠ª harmônica: 12 A

• 5⁠ª harmônica: 6 A

• 7⁠ª harmônica: 6 A

• 9⁠ª harmônica: 3 A

A Considerando-se esses dados, a distorção harmônica total de corrente da instalação é igual a

Em sistemas de corrente alternada, o valor eficaz é amplamente utilizado por representar um efeito equivalente ao da corrente contínua. Nesse sentido, o valor eficaz de uma tensão alternada corresponde ao valor:

Em uma instalação elétrica industrial, um painel de distribuição alimenta um equipamento de aquecimento resistivo utilizado em um processo de secagem. Durante uma inspeção de rotina, o técnico responsável mediu, por meio de instrumentos adequados, uma tensão eficaz de 220 V nos terminais da carga e uma corrente eficaz de 10 A. Sabe-se que o equipamento é constituído essencialmente por elementos resistivos, operando com fator de potência unitário (cos φ = 1) e em regime permanente. Além de determinar a potência ativa consumida pela carga, o técnico deseja avaliar a corrente caso a potência fosse mantida constante, mas a tensão de alimentação fosse reduzida para 110 V, mantendo-se o comportamento resistivo da carga. Com base nessas informações, assinale a alternativa que apresenta corretamente a potência ativa consumida na condição original e a corrente elétrica na condição de 110 V, mantendo a mesma potência.

Em uma instalação trifásica equilibrada, o técnico mede a potência de uma carga indutiva utilizando dois wattímetros ligados pelo método das duas leituras. As indicações obtidas foram:

W₁ = 6 kW

W₂ = 2 kW

Com base nesses dados, assinale a alternativa que apresenta aproximadamente as potências ativa e reativa consumidas pela carga.

Sobre as características elétricas de diferentes tipos de cargas, assinale a afirmativa correta.

Utilizando um wattímetro monofásico, um eletricista mediu uma potência ativa de 22kW em um circuito monofásico industrial em CA. Da mesma forma, mediu com um voltímetro uma tensão de alimentação de 220V em CA. Com relação à corrente no circuito, podemos afirmar que:

Um equipamento opera em 127 V e consome 2 A em regime nominal. Desprezando perdas, a potência elétrica aproximada é:

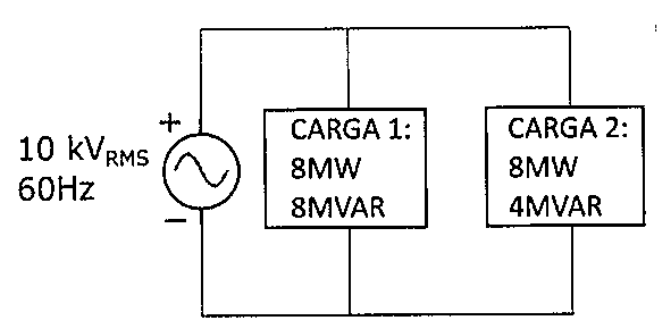

Examine o esquema abaixo.

Considere que as cargas 1 e 2, alimentadas pelo gerador senoidal de 10kV_RMS/60HZ, possuem as potências indicadas no esquema da acima. Assim, a corrente eficaz no gerador, em quiloamperes, é igual a:

Na medição de potência em um sistema trifásico a três fios, um engenheiro usa o método de dois wattímetros em carga com possível desequilíbrio. Assinale a alternativa correta.

Uma carga de um circuito elétrico classificada como carga de impedância constante, por exemplo, aquecedor de água elétrico, tem as seguintes especificações nominais: potência de 4.400 watts e tensão de 440 volts. Se esta carga for alimentada por uma fonte de tensão de 220 volts, pode-se afirmar que a potência elétrica absolvida por essa carga, em watts, será igual a

O Procedimento de Distribuição PRODIT Módulo 5 estabelece os procedimentos para instalação, operação e manutenção dos sistemas de medição de usuários que acessam instalações das distribuidoras de energia elétrica. Nesse módulo, é esclarecido que:

Em circuitos de corrente alternada, o tipo de carga influencia diretamente o consumo de potência. Em um circuito CA indutivo puro, a potência ativa é:

Considere um circuito CA(Corrente Alternada) monofásico no qual uma carga indutiva consome 1000Wde potência ativa e possui um fator de potência de 0,8 indutivo. Se a tensão da rede é de 220V(RMS), qual é o valor aproximado da corrente eficaz (RMS) que a carga demanda da rede?

O setor elétrico de uma planta de manufatura identificou anomalias na potência fornecida a um conjunto de cargas trifásicas equilibradas, exigindo verificação completa da potência ativa, da reativa e da aparente envolvidas no circuito para fins de supervisão energética. Medições realizadas no ponto de entrega mostraram que a tensão de fase no sistema é de 𝐕_𝐩 = 𝟗𝟎, 𝟏∠𝟎 ∘ 𝐕 e a corrente de linha, sob regime permanente, é 𝐈_𝐩 = 𝟓, 𝟎𝟎∠− 𝟑𝟑, 𝟕 ∘ 𝐀. A impedância da carga por fase foi estimada como 𝐙_𝐜 = 𝟏𝟓 +𝐣𝟏𝟎 𝛀.

Com base nesses dados, determine o valor da potência ativa total absorvida pela carga, em watts e assinale a alternativa que apresenta o valor encontrado aproximado.

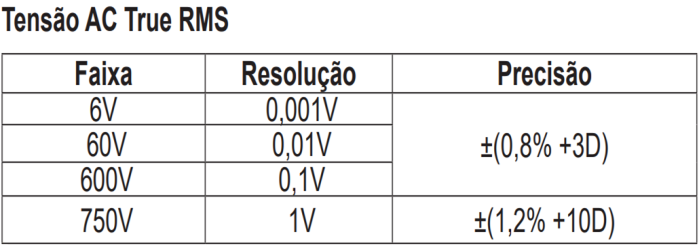

Um eletrotécnico precisa medir a tensão eficaz em um circuito de corrente alternada (CA) e utiliza um multímetro digital especificado pelo fabricante conforme tabela a seguir. O profissional tem a informação prévia de que o valor aferido está situado na faixa de 100 a 300 V_CA.

Considerando que a leitura obtida foi exatamente 200,0 V, assinale a alternativa correta que apresenta a incerteza total (erro máximo) de medição associado a esta leitura.
