Considere um motor de 50 cv (68,8 A/380 V), que durante sua partida a chave compensadora esteja ajustada ao tape 90%. Determine a corrente nos terminais do motor e a corrente de linha, em Amperes (A).

Assinale a opção CORRETA:

O valor eficaz da corrente na impedância é superior a 10 A.

Um Técnico em Elétrica está realizando a medição de energia elétrica em um sistema residencial. O sistema possui os seguintes aparelhos conectados:

-Uma lâmpada de 100 W ligada por 5 horas por dia.

-Um refrigerador de 500 W ligado por 24 horas por dia.

-Um televisor de 150 W ligado por 3 horas por dia.

O técnico utiliza um medidor de energia para calcular o consumo total diário em kWh. Calcule o consumo total diário e escolha a opção correta abaixo:

No sistema internacional (SI), as unidades de tensão, corrente e potência são, respectivamente, volt (V), ampère (A) e watt (W).

Um Técnico em Elétrica está realizando medições de potência em um sistema trifásico equilibrado. Ele utiliza um wattímetro para medir a potência ativa consumida por uma carga conectada em estrela. Considere as seguintes afirmativas sobre a medição de potência:

I.A potência ativa medida pelo wattímetro é a média das potências ativas das três fases.

II.A potência reativa pode ser medida diretamente pelo wattímetro.

III.A potência aparente é a raiz quadrada da soma dos quadrados da potência ativa e da potência reativa.

IV.Em um sistema trifásico equilibrado, a potência ativa total é igual a três vezes a potência medida em uma fase.

V.O fator de potência é a razão entre a potência ativa e a potência aparente.

Escolha a opção que contém as afirmativas corretas:

Calcular a potência em W absorvida pelo objeto a seguir:

Assinale a opção CORRETA:

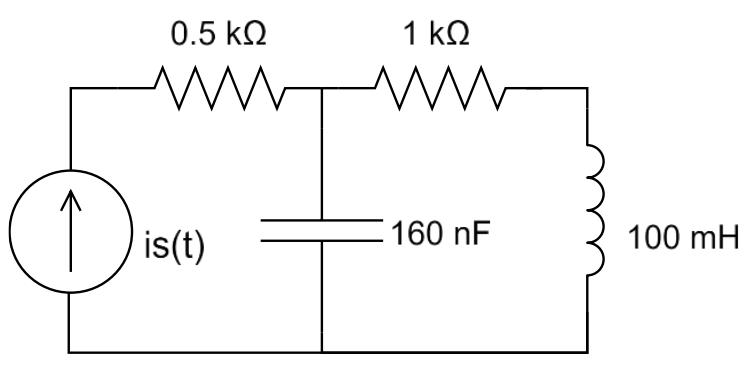

Com base no circuito representado na figura a seguir, calcule o módulo da potência média fornecida pela fonte de corrente, sabendo que 𝒊𝒔(𝒕) = 𝟒 𝐜𝐨𝐬(𝟓𝟎𝟎𝟎𝒕) mA, e assinale a alternativa que apresenta o valor correto.

Para a medição da potência ativa trifásica em um circuito trifásico a 4 fios (3 fases e neutro) fechado em Y, composto por cargas desequilibradas, é necessário o emprego simultâneo dos seguintes instrumentos:

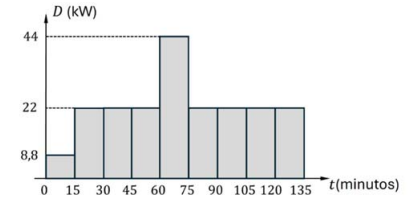

Em um vestiário de uma academia de musculação, existem 12 chuveiros elétricos instalados, cada um com uma potência de 4,4 kW. Em um horário de pico de utilização dos chuveiros, foi medida a demanda média D em kW durante intervalos sucessivos de 15 minutos, conforme mostrado na figura a seguir:

Assinale a alternativa que apresenta o fator de demanda desse vestiário.

Considere que tenha sido feita uma medida da tensão em um circuito elétrico residencial em que a tensão provida pela concessionária é de 220 V_RMS e que o valor medido tenha sido uma tensão eficaz de 210 V_RMS. Nesse caso, a tensão medida está associada a uma tensão senoidal com amplitude de pico a pico de 420 V.

A respeito da medição da potência elétrica em um circuito de baixa tensão, é CORRETO afirmar que:

Em uma instalação elétrica em que a tensão fase-neutro é de 127 V, é necessário instalar um equipamento elétrico bifásico com a potência elétrica nominal de 3520 W, conectado em uma tensão fase-fase. Usando os critérios da capacidade de corrente do condutor, qual é a corrente que deve ser considerada na escolha do condutor para um condutor instalado com fator de agrupamento de 0,8 e um fator de correção de temperatura de 0,9 e considerando uma rede não subterrânea? Assinale a alternativa que apresenta o valor da corrente corrigida.

Se uma corrente elétrica de 10 ampères fluir através de um dispositivo de medição por um intervalo de 1 minuto, qual é a quantidade total de carga elétrica, em coulombs, que passa pelo medidor?

Um proprietário de um sistema de geração fotovoltaica composto por 10 painéis fotovoltaicos de 330Wp cada, está reclamando de baixa geração de energia. O sistema é composto por duas strings de 5 painéis cada, ligadas em série. O técnico é chamado para identificar o problema e decide verificar a tensão nas strings do sistema. Considerando que cada painel possui uma tensão nominal de 37,5 V. Qual das seguintes alternativas representa a tensão esperada em cada string no caso de pleno funcionamento do sistema?

No Sistema Interacional (SI) de medidas, temos grandezas elétricas que se refere a uma propriedade mensurável associada a fenômenos elétricos, são elas, exceto:

A definição de corrente elétrica e sua unidade de medida é:

Um aparelho resistivo de 5 ohms deve ser alimentado por uma tensão alternada com 50 V de pico. Para ligar o aparelho é utilizado um transformador ideal cujo enrolamento primário é ligado na rede elétrica de 125 V eficazes e o enrolamento secundário é ligado ao aparelho com a tensão devidamente ajustada.

Qual é o valor de corrente eficaz esperada na ligação da rede elétrica?

Considerando a instalação elétrica apresentada, com o banco de capacitores já instalado, e sabendo que a alimentação é feita com tensão trifásica de 2,3 kV, qual a potência aparente, e qual o valor aproximado da corrente de linha fornecida pela concessionária?

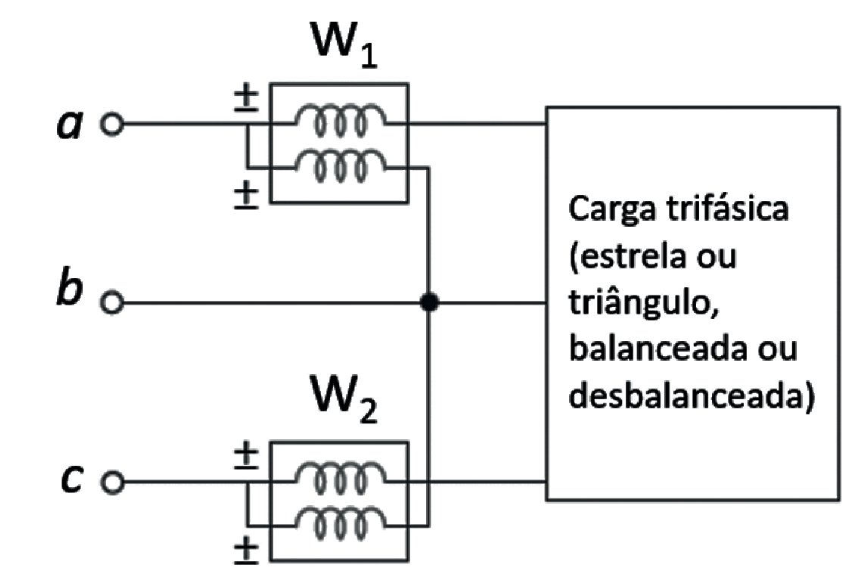

O método dos dois wattímetros é de modo geral o mais usado para medições de potência trifásico, representado na figura abaixo. Os dois wattímetros (W1 e W2) devem estar ligados apropriadamente a duas fases quaisquer. A potência ativa total absorvida pela carga, independentemente de ela estar conectada em estrela ou triângulo, é igual a:

Fonte: Adaptado de Alexander, 2013. Referência:

Fundamentos de circuitos elétricos [recurso eletrônico] / Charles K. Alexander, Matthew N. O. Sadiku; tradução: José Lucimar do Nascimento; revisão técnica: Antônio Pertence Júnior. - 5. ed. - Dados eletrônicos. - Porto Alegre: AMGH, 2013.

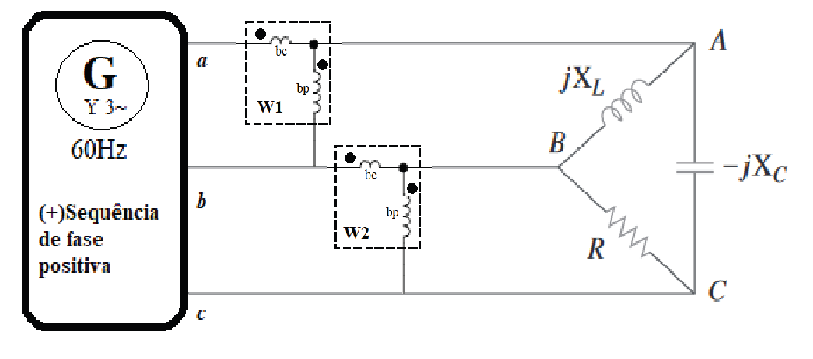

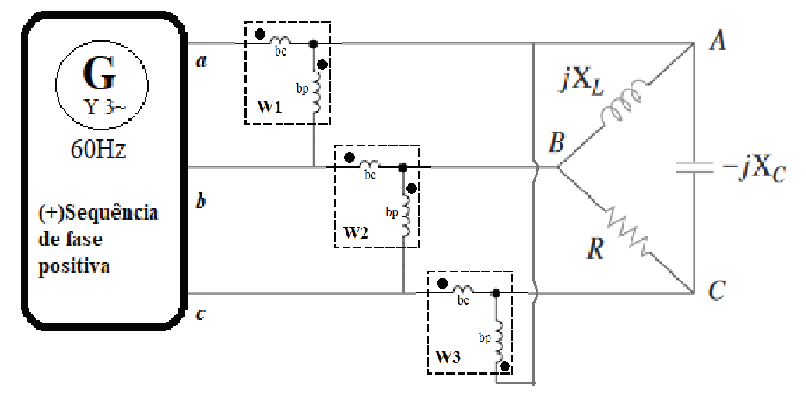

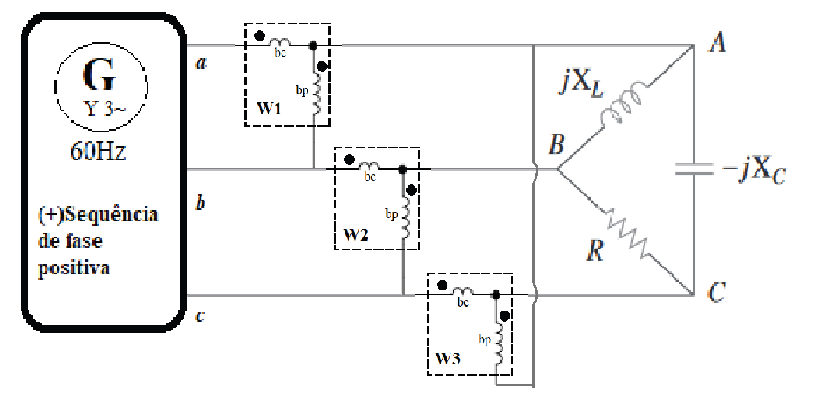

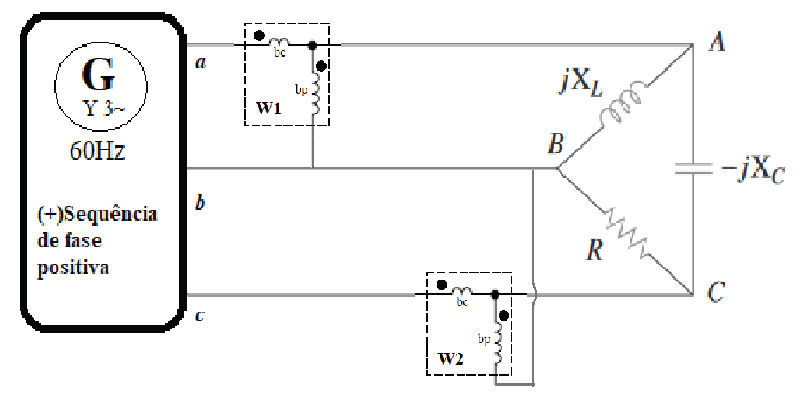

Ainda a respeito do sistema trifásico da figura anterior, de maneira aferir corretamente a POTÊNCIA ATIVA do sistema através da soma algébrica das medidas dos wattímetros utilizados deve-se utilizar o seguinte arranjo:
