Questões de Concurso sobre Medição de potência em corrente alternada

Na rede elétrica de média tensão, está conectada uma carga monofásica com fator de potência indutivo de 0,86. A medição de corrente e de tensão foi obtida por um transformador de corrente (TC) e um transformador de potencial (TP). A relação de transformação do TC é de 150:5 A, e a relação do TP é de 13800:100 V. A tensão RMS obtida no voltímetro conectada no TP foi de 100 V, e a corrente RMS obtida no amperímetro conectado no TC foi de 1 A. Diante desses dados, assinale a alternativa que apresenta a potência ativa e reativa dessa carga.

Considere cos (30°) = 0,86 e sen (30°) = 0,5.

Basicamente, existem dois tipos de fonte de tensão: a DC e a AC, também conhecidas como CC e CA. Quando colocamos um determinado equipamento para ser alimentado por uma fonte de tensão AC, se precisarmos medir a corrente total desse circuito, utilizaremos um

O método dos dois wattímetros pode ser utilizado para a medição da potência ativa de cargas trifásicas, tanto equilibradas quanto desequilibradas, desde que elas sejam alimentadas por um sistema trifásico a três fios.

Assinale a alternativa correta.

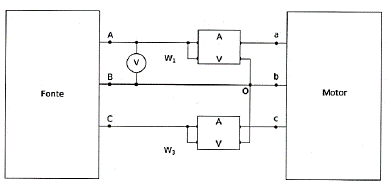

Utilizou-se o método dos dois wattímetros para medir a potência ativa trifásica consumida por um motor, conforme figura abaixo. As leituras em W₁ e W₃foram P₁ = 1.300 W e P₃ = 2.000 W, respectivamente. Marque a opção que representa potência reativa deste motor.

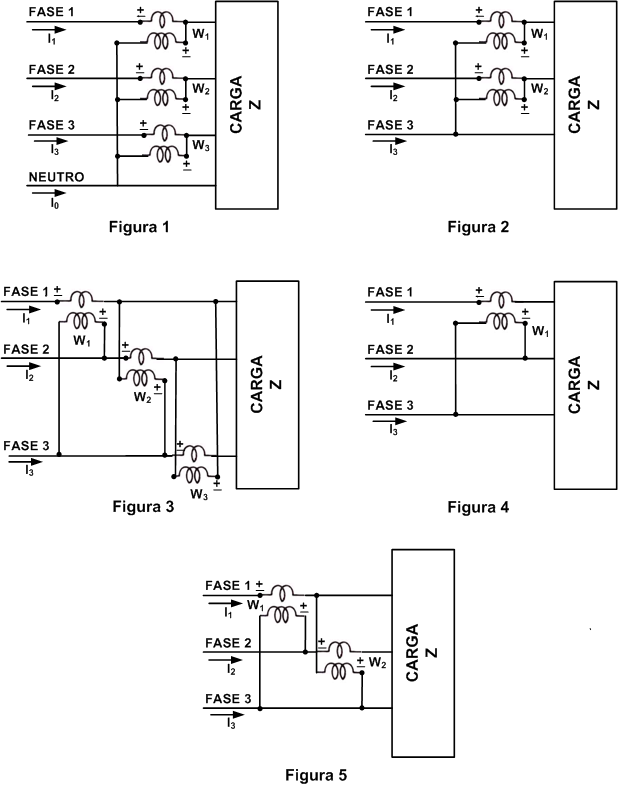

As conexões para o uso do método dos dois wattímetros estão indicadas no circuito elétrico fornecido. As tensões são simétricas, e a carga, equilibrada. Com relação à interpretação das leituras dos dois wattímetros para a obtenção da potência média total fornecida à carga, assinale a alternativa que contém a afirmação correta.

Analise o wattímetro abaixo.

O Wattímetro é um instrumento que mede a potência média em um circuito. Ele possui dois pares de terminais: um par de terminais de tensão (Volts) e um par de terminais de corrente {Amps), como indica a figura. Sendo assim, como devem ser conectados os terminais de tensão e os terminais de corrente para se obter uma medição da potência consumida por uma carga?

Um ramal foi projetado para alimentar seis motores de indução monofásicos utilizados em uma linha de produção industrial. Cada motor tem potência nominal de 5 CV, fator de potência nominal de 0,5 e rendimento de 100 %.

Adotando 1 CV = 740 W, o valor aproximado da potência medida na saída do ramal, em kVA, é

Uma equipe de estudantes aplicou o método dos dois wattímetros para analisar a potência absorvida por um motor de indução trifásico. Sabendo os instrumentos de medida estavam funcionando perfeitamente e que todas as ligações foram feitas de maneira correta, qual das alternativas mostra uma situação possível.

Em relação ao triângulo de potências, assinale a alternativa INCORRETA.

Calcule a potência dissipada por uma carga conectada a uma linha CA de 2.300 Volts, se a carga medida é de 200 kVA, operando a um fator de potência de 0,9 indutivo.

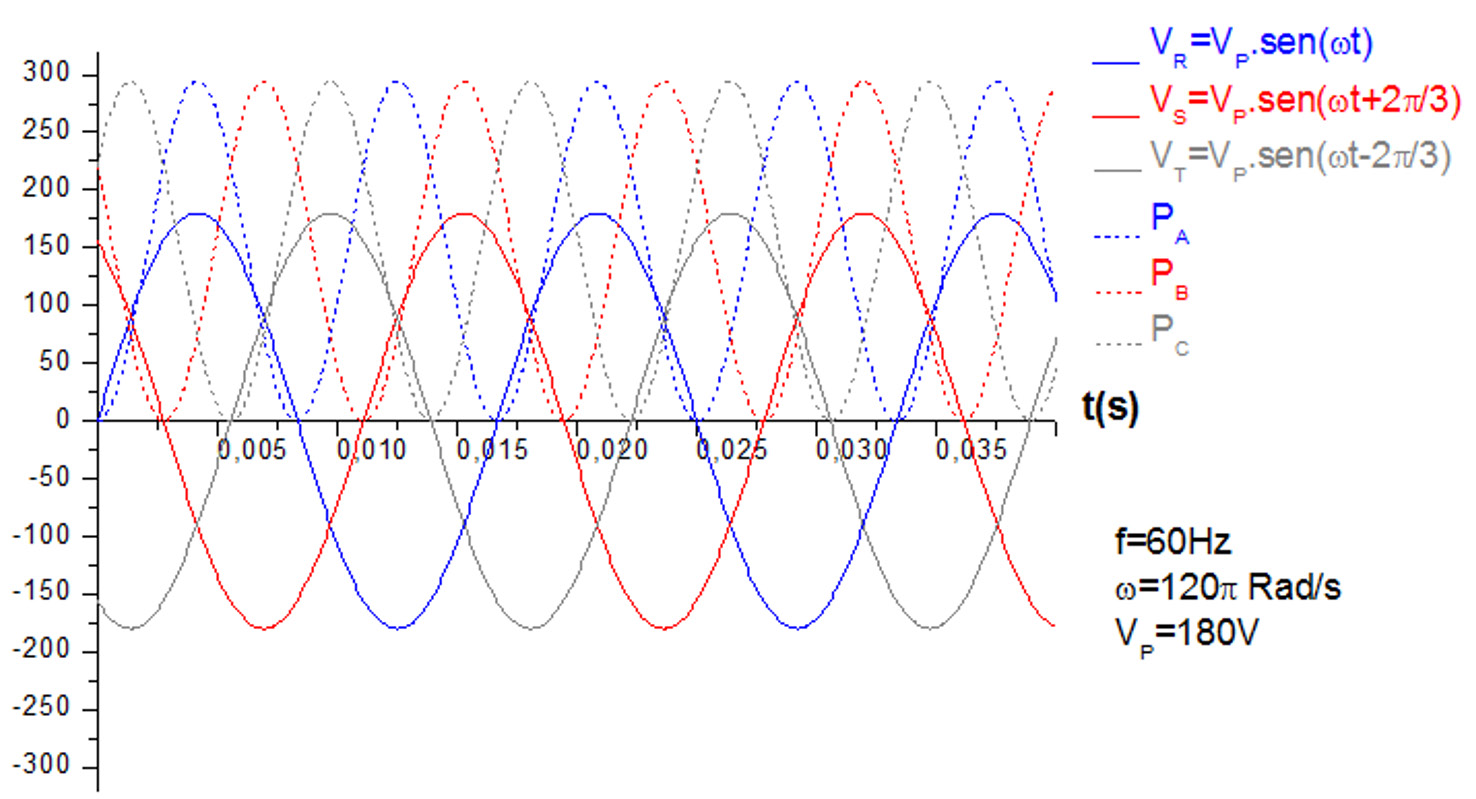

O seguinte gráfico apresenta o comportamento de um sistema alimentado por uma fonte de tensão senoidal e um grupo de cargas. As formas de onda das tensões da rede estão representadas pelas linhas contínuas e as formas de onda das potências no grupo de cargas estão representadas pelas linhas tracejadas. Com base na análise do gráfico, assinale a alternativa correta.

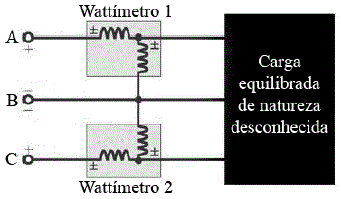

Com auxílio do método dos dois wattímetros, podemos obter alguns dados sobre a potência dissipada na carga e até o tipo da carga mesmo sem conhecê-la previamente. Dito isto, considere um sistema trifásico com fonte e carga equilibradas, sequência ABC e com os wattímetros conectados como mostra a figura a seguir. Determine o fator de potência dessa carga sabendo que o wattímetro 1 mediu 100W e o wattímetro 2 mediu 200W.

Assinale a alternativa CORRETA.

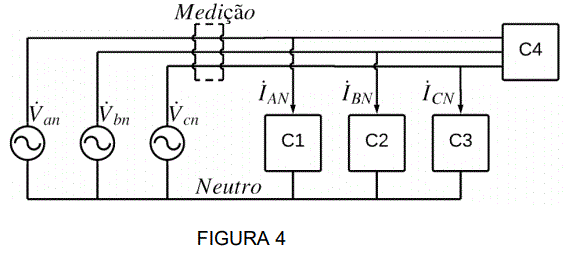

Dado o sistema elétrico da Figura 4, que possui fonte de tensão com equilibrada na sequência positiva de fases e que alimenta quatro cargas. Somente a carga C4 é trifásica e balanceada. Há um sistema de medição no ponto indicado na Figura 4, em que são realizadas medições por wattímetros e um medidor de Wh. O medidor de Wh teve dois registros de medição efetuados por fotografia os quais estão representados pelas Figuras com R1 e R2. Os valores de cada uma das cargas C1 a C4 é fornecido abaixo.

Analise as proposições pertinentes ao circuito da Figura 4 e assinale (V) para verdadeira e (F)

( ) É correto afirmar que o número mínimo de wattímetros necessários para efetuar a medição de potência corretamente é 2.

( ) O método dos dois wattímetros pode ser utilizado para calcular a potência reativa total deste sistema.

( ) São necessários três wattímetros, conectados em uma única configuração, para se poder medir corretamente a potência ativa total e calcular corretamente a potência reativa total deste sistema.

( ) A corrente da carga C3 é

( ) A energia total consumida por este sistema em um determinado intervalo de tempo é dada pela diferença entre as leituras de valores registrados pelos medidores de Wh (R2-R1) e o valor total desta diferença é de 74079 kWh.

Potência das cargas C1 a C4.

C1 = 22 kW fp = 1

C2 = 22 kW fp = 1

C3 = 22 ∠ - 20º kV A

C4 = 250 kW fp= 0,9 indutivo

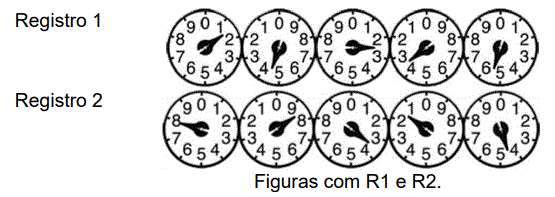

Registros efetuados: R1 e R2. R2 realizado após R1.

Assinale a alternativa correta, de cima para baixo.

Para fazer a medição de energia de uma edificação, a Celesc utiliza alguns equipamentos e instrumentos de medição.

Analise as afirmativas abaixo em relação ao assunto:

1. No sistema de medição de energia de uma edificação com entrada em média tensão (tensão primária de distribuição) e medição em baixa tensão, a bobina de tensão do medidor é alimentada diretamente com a tensão secundária do transformador e a bobina de corrente do medidor é alimentada através de transformador de corrente.

2. No sistema de medição de energia de uma edificação com entrada em média tensão (tensão primária de distribuição) e medição em baixa tensão, a bobina de corrente e a bobina de tensão são alimentadas diretamente da rede secundária do transformador.

3. No sistema de medição de energia de uma edificação com entrada em média tensão (tensão primária de distribuição) e medição em baixa tensão, a bobina de corrente e a bobina de tensão devem ser alimentadas através de transformador de corrente e transformador de potencial, respectivamente.

4. No sistema de medição de energia com entrada em média tensão (tensão primária de distribuição) em uma edificação com potência demandada superior a 500 kW, a medição de energia deve ser realizada de forma indireta, utilizando transformador de potencial e transformador de corrente.

Assinale a alternativa que indica todas as afirmativas corretas.

Sobre os métodos de medição de potência, assinale a alternativa correta.

A equação abaixo é utilizada para calcular uma grandeza em um certo período de tempo, a partir das leituras obtidas através de um medidor de energia elétrica ativa (E_a) e de um medidor de energia elétrica reativa (E_r).

$\frac{1}{\sqrt{1+(\frac{E_r}{E_a}{)}^2}}$

Essa grandeza corresponde ao fator de

Em um levantamento de carga para fazer a medição da potência trifásica desequilibrada ligada em triângulo, qual(is) instrumento(s) deve(m) ser utilizado(s)?

Para determinar a potência de uma carga, foram utilizados um transformador de potencial com relação de tensão 120 (RTP = 120) e um transformador de corrente com relação de transformação de corrente igual a 3 (RTC = 3).

Se a potência lida no wattímetro é 150 W, determine a potência real da carga.

Na operação do grupo gerador a plena carga nominal, o instrumento de medição e a indicação obtida para a situação apresentada são, respectivamente:
