Durante a calibração de um transmissor em uma linha de processo, o eletricista precisa registrar a tensão de saída do sensor em diferentes escalas para preencher a ordem de serviço. O manual pede valores em volt, milivolt e microvolt para comparação com leituras anteriores. Analise abaixo:

"Uma leitura de 0,250 volt equivale a____milivolt e também a____microvolt, mantendo o mesmo valor físico."

Após análise, marque a opção que completa CORRETAMENTE a lacuna acima.

Um voltímetro é utilizado para medir a tensão de uma fonte cujo valor real é conhecido. Ao repetir várias medições, observa-se que os valores obtidos são muito próximos entre si, porém diferem significativamente do valor verdadeiro da tensão.

Portanto, é correto afirmar que o voltímetro apresenta:

Um sistema de instrumentação e controle deve monitorar uma variável física distante através de cabo metálico. Nesse cenário, a forma mais confiável de transmitir um sinal monitorado cujo valor máximo é maior que zero (Amperes ou Volts) é através de:

Um técnico usou um resistor padrão de 100Ω e um amperímetro ideal para medir a corrente no resistor quando ligado a uma fonte de 5V.

Se a medição do amperímetro foi de 0,049A, o erro percentual da medição foi de

Para confirmar ausência de tensão antes de intervir em quadro geral de prédio público, o procedimento CORRETO é:

Durante uma atividade de manutenção em um padrão de entrada da Celesc, em uma instalação elétrica com nível de tensão de 380 Vca e corrente de curto-circuito estimada em 10 kA, a técnica eletricista Beatriz Garcia foi responsável por realizar medições e ensaios para verificar as condições de funcionamento do sistema. Para isso, utilizou instrumentos como multímetro, alicate amperímetro, megômetro e terrômetro, avaliando grandezas como tensão, corrente, resistência, continuidade e isolamento, além de analisar as condições do aterramento e interpretar os resultados obtidos. Ao utilizar o multímetro para realizar uma medição de tensão na rede de 380 Vca e após realizar a inspeção inicial do equipamento (pré-medição), Beatriz verificou que o instrumento possuía escala de até 600 Vca e classificação de segurança CAT IV para essa faixa. Com base na avaliação do equipamento e nas características da instalação, Beatriz tomou uma decisão. Assinale a alternativa que representa a decisão mais adequada tomada por ela:

Na execução de serviços de inspeção e diagnóstico em instalações elétricas prediais, muitas vezes é necessário medir a corrente elétrica de um circuito bifásico já em funcionamento, sem desenergizá-lo e sem interromper o condutor.

Nessas condições, o instrumento mais adequado para essa medição é o

Na assistência técnica de equipamentos eletroeletrônicos, fazer medições para detectar defeitos e fazer substituições é uma atividade corriqueira. Para fazer a medição de corrente elétrica de um circuito eletrônico, é necessário fazer a ligação do trecho em que se deseja medir a corrente com um

Considere o circuito mostrado na figura a seguir:

Os instrumentos 1 e 2 representados na figura e suas respectivas indicações são:

Assinale a alternativa que completa corretamente a lacuna do texto a seguir:

O __________ é utilizado para medir a corrente elétrica de um circuito e deve ser ligado em série com a carga

Um técnico de eletrônica foi realizar algumas medições em um circuito.

Assinale a opção que representa a forma correta de utilizar os instrumentos de medição adequados.

Um transmissor de temperatura possui uma faixa de medição de 0ºC a 300^oC e gera um sinal de corrente de 4 mA a 20 mA.

Considerando que o transmissor possui uma função de transferência perfeitamente linear e que a medição está em 75^oC, o valor de corrente gerado na saída, em mA, é

Com relação aos instrumentos de medidas de elétricas, analise as afirmações abaixo e assinale a alternativa correta.

I.Para medir corretamente a corrente e a tensão em uma carga, a medição da corrente deve ser realizada com o amperímetro ligado em série e o voltímetro ligado em paralelo.

II.Wattímetro é o instrumento utilizado para medição de potência ativa.

III.O multímetro digital pode ser utilizado para medição de tensão, corrente ou resistência elétrica.

IV.O frequencímetro é o instrumento utilizado para medição de fator de potência

Está(ão) correta(s) somente a(s) afirmativa(s):

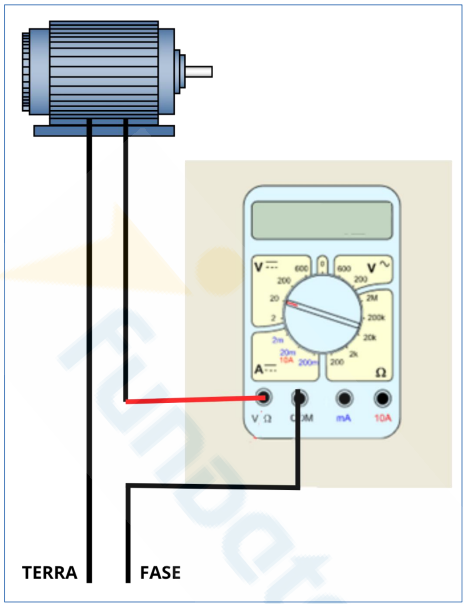

Analise a Figura 9 a seguir, que exibe uma medição efetuada com um multímetro em um motor CA monofásico.

Figura 9

É correto afirmar que o multímetro está efetuando uma medição de:

Com relação ao uso de um amperímetro comum e de um alicate amperímetro, podemos afirmar:

Durante uma inspeção de rotina em um painel de comando, um técnico de automação observa que um motor trifásico de 15 CV apresenta um aquecimento acima do normal. Para verificar se há um desequilíbrio de carga entre as fases ou uma sobrecarga mecânica, o profissional precisa medir a corrente elétrica em cada condutor de fase enquanto o motor opera em regime pleno. Considerando que o sistema não pode ser desenergizado ou interrompido para a instalação de instrumentos em série, qual é o equipamento mais indicado para essa medição?

Em um laboratório de eletroeletrônica, três técnicos em eletrônica precisam realizar a medição de grandezas em circuitos energizados. Analise as atitudes deles:

I. Felipe conectou o amperímetro em série com a carga sem que a corrente nominal ultrapassasse o limite do borne selecionado.

II. Ana manuseou as pontas de prova em alta tensão com uma das mãos atrás do corpo.

III. Everton utilizou pontas de prova com CAT compatível com o nível de energia do barramento.

Quais estão corretas?

No cotidiano do técnico em eletricidade, a precisão das grandezas medidas depende diretamente da escolha correta do instrumento e da sua forma de conexão ao circuito. Nesse sentido, analise as assertivas a seguir sobre os instrumentos e os métodos de medição elétrica:

I. Para medir a corrente elétrica que circula por uma carga, o amperímetro deve ser conectado em série com o circuito, possuindo uma resistência interna idealmente nula para não afetar a medição.

II. O voltímetro é utilizado para medir a diferença de potencial entre dois pontos e deve ser conectado em paralelo; para minimizar o erro de medição, sua resistência interna deve ser a mais alta possível.

III. O erro de paralaxe ocorre especificamente em instrumentos digitais quando o observador não está alinhado perfeitamente com o visor de cristal líquido (LCD), alterando a percepção dos dígitos.

Quais estão corretas?

Um galvanômetro de D`Arsonval tem uma resistência interna de 100 e uma corrente de deflexão de fundo de escala de 1 mA.

O valor da resistência shunt necessária para converter este galvanômetro em um amperímetro com fundo de escala de 100 mA é de aproximadamente

Diversos sensores e instrumentos são utilizados para medir grandezas mecânicas em sistemas industriais.

Sobre os dispositivos de medição, assinale a afirmativa correta.
