Ano: 2001
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - TRANSPETRO - Operador - 2001

Há várias maneiras de apresentar o maior valor de erro estático que um instrumento pode ter ao longo de sua faixa de trabalho, dentre elas:

- erro em porcentagem do alcance (span)

- erro em porcentagem do valor medido

Alcance ou span é a diferença algébrica entre os valores superior e inferior da faixa de medida (range) de um instrumento.

Em um processo industrial, há dois termômetros (I e II) de diferentes fabricantes, cujas especificações são as seguintes:

T(I) - range: 50°C a 150°C

precisão: ± 0,5% do valor medido

T(II) - range: 20°C a 180°C

precisão: ± 0,5% do span

Considere que os dois termômetros estejam indicando a mesma temperatura de 100°C. Para cada termômetro, os valores mínimo e máximo que podem corresponder à temperatura real medida são

A

T(I) 99,5°C ≤ t ≤ 100,5°C;T(II)99,2°C ≤ t ≤ 100,8°C

B

T(I) 99,2°C ≤ t ≤ 100,2°C;T(II)99,8°C ≤ t ≤ 100,2°C

C

T(I) 98,5°C ≤ t ≤ 101,5°C; T(II)98,2°C ≤ t ≤ 101,8°C

D

T(I) 98,5°C ≤ t ≤ 102,5°C;T(II)98,5°C ≤ t ≤ 102,5°C

E

T(I) 95,0°C ≤ t ≤ 105,0°C;T(II)92,0°C ≤ t ≤ 108,0°C

Ano: 2001
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - TRANSPETRO - Operador - 2001

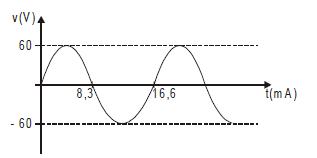

Um transformador fornece em sua saída uma tensão dada pela forma de onda abaixo.

Imagem associada para resolução da questão

Para medir a tensão eficaz na saída do transformador, a escala mais adequada de um multímetro e o valor aproximado dessa tensão são, respectivamente,

A

Escala 120 mA - DC ; Tensão Eficaz 120,00 V

B

Escala 200 mA - AC; Tensão Eficaz 60,00 V

C

Escala 100 V - DC; Tensão Eficaz 45,20 V

D

Escala 120 V - AC; Tensão Eficaz 60,00 V

E

Escala 200 V - AC; Tensão Eficaz 42,43 V

Ano: 2001
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - TRANSPETRO - Operador - 2001

Para o controle de temperatura de um determinado processo (entre 0ºC e 50ºC) foi implementado um termômetro eletrônico que produz uma tensão DC (entre 0 e 50 mV) proporcional à temperatura, conforme o esquema abaixo.

Imagem associada para resolução da questão

A tensão DC desse circuito deve ser aproveitada tanto para o sistema de controle eletrônico de temperatura como para que um galvanômetro indique o seu valor continuamente.

Tem-se disponível um galvanômetro de bobina móvel (miliamperímetro) com as seguintes especificações:

Imagem associada para resolução da questão

Com base nessas informações, o esquema elétrico correto do circuito do medidor para que a indicação do galvanômetro entre 0 e 1 mA corresponda à temperatura medida entre 0oC e 50oC é

Dados: corrente de fundo de escala ⇒ Imáx = 1 mA

resistência interna ⇒ Ri = 10 Ω

A
Imagem associada para resolução da questão
B
Imagem associada para resolução da questão
C
Imagem associada para resolução da questão
D
Imagem associada para resolução da questão
E
Imagem associada para resolução da questão
