Uma escola está equipada com os seguintes equipamentos elétricos

I - 80 lâmpadas de 20 W;

II - 40 reatores de 6 W com FP=0,8 indutivo;

III - 20 motores de indução de 3 HP, com FP=0,8 indutivo e rendimento de 74,6%;

IV - 2 fornos elétricos de 4000 W com FP=1;

Sabendo que a escola é alimentada em 220 V a 60 Hz e que 1 HP=746 W, o consumo total da escola em potência ativa é de

Uma distribuidora de energia elétrica atende a carga de um setor de uma instituição federal de ensino superior. A carga apresenta uma demanda instantânea inicial de 40 kW por cinco minutos. Em seguida, de cinco em cinco minutos, sofre incremento de 20 kW até atingir 140 kW. Nos primeiros 20 minutos, a energia e a demanda média são, respectivamente:

Uma carga monofásica conectada a uma rede monofásica de 100V/60Hz possui o triângulo de potência representado abaixo. Com base nesse triângulo, analise as seguintes afirmativas:

I. O triângulo apresenta um fator de potência (FP) adiantado.

II. Para prover um FP unitário ao sistema podese adicionar um capacitor de 15,9mF em paralelo com a carga.

III. O Fator de Potência é de 0,6. IV. O triângulo representa uma carga indutiva.

Assinale a alternativa que contém toda(s) a(s) afirmativa(s) CORRETA(S):

Uma indústria é alimentada pela concessionária de distribuição por meio de um ramal de baixa tensão, cuja tensão eficaz é 400 [V]. A carga dessa indústria consome potência ativa total de 40 [kW] e fator de potência 0,8 (indutivo). Considerando que a frequência angular do sistema é 300 [rad/s] e dado que um capacitor de 300 [microfarads] é instalado em paralelo com essa carga, o valor da potência reativa consumida pelo conjunto carga e capacitor, em [VAr], é

Instrumentos utilizados para medição de grandezas elétricas recebem uma classificação de acordo com o ambiente e o tipo de medição que podem fazer. Marque V (verdadeiro) ou F (falso) nas sentenças abaixo em relação à categoria de instrumentos de medidas elétricas

( ) A categoria V refere-se a instrumentos de medidas com grau de segurança máximo. Indicado, por exemplo, para a medição de grandezas em subestações de energia.

( ) A categoria II refere-se a classe de instrumentos indicados para realizar medições em circuitos monofásicos, equipamentos laboratoriais, aparelhos domésticos e cargas similares.

( ) A categoria I refere-se a instrumentos de medidas com grau de segurança máximo. Indicado, por exemplo, para a medição de grandezas em subestações de energia.

( ) A categoria refere-se a equipamentos indicados para medições em equipamentos eletrônicos protegidos e a circuitos com transientes limitados.

( ) A categoria III é indicada para medições em circuitos de distribuição trifásica.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.

Em um experimento laboratorial, alunos mediram a potência absorvida por uma carga monofásica. O experimento foi composto de duas partes:

Parte 1 – medida da tensão e corrente da carga, utilizando voltímetro e amperímetro, respectivamente. O produto das grandezas medidas foi anotado;

Parte 2 – medida da potência, utilizando um wattímetro.

Durante o processo, os alunos observaram que os resultados obtidos nas partes 1 e 2 foram iguais. Assim, com base nessa observação, os alunos concluíram que as cargas eram compostas

O supervisor de estágio de um aluno do curso técnico em eletrotécnica requisitou para este a medida de potência ativa e reativa de um motor de indução trifásico ligado em triângulo. O laboratório dispunha de wattímetros analógicos Com relação a esta situação identifique as afirmativas CORRETAS:

I. Para fazer a medida de potência desta é necessário utilizar o método dos dois wattímetros.

II. Se um Wattímetro indica 311 W e o segundo indica 0 W quer dizer que o fator de potência é de 0,5.

III. O valor da potência aparente é de 255 W se, um dos wattímetros indicar 145 W e 0 outro indicar 110 W.

IV. Se o índice de classe dos wattímetros é de 2% e a potência de fundo de escala é de 500 W, a incerteza de medição deste instrumento é de 10 W.

Assinale a alternativa que contém apenas as afirmativas CORRETAS:

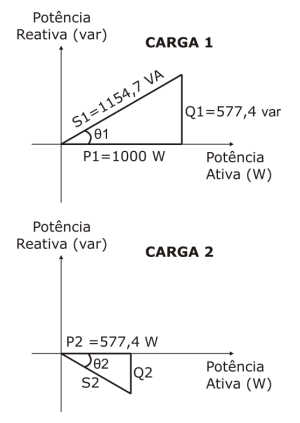

Os triângulos de potência são usualmente utilizados para representar a potência complexa relacionada a elementos instalados em circuitos elétricos que operem no regime de corrente alternada (CA). Nesses triângulos, é possível avaliar trigonometricamente o fator de potência do circuito e as potências aparente, ativa e reativa, por meio das quais se pode identificar a natureza da carga equivalente do circuito, ou seja, se esta é predominantemente indutiva, predominantemente capacitiva ou se tem característica resistiva. Com o objetivo de avaliar a natureza de duas cargas inseridas em um circuito CA, um engenheiro eletricista utilizou um osciloscópio para obter medições de tensão e corrente em cada um dos elementos. A partir dessas medições, parte dos triângulos de potência de cada elemento foram esboçados, conforme ilustrado acima.

Sabendo-se que o valor em módulo dos ângulos θ1 e θ2 é igual e assumindo-se que as medições realizadas pelo engenheiro eletricista, nesse caso hipotético, sejam confiáveis, é correto afirmar, no que se refere às cargas 1 e 2, que o fator de potência da carga 1 é

Considerando a utilização de wattímetros analógicos para a medição de potência média em circuitos polifásicos, são apresentadas as seguintes afirmativas:

I. A deflexão do ponteiro ligado à bobina de potencial (móvel) é proporcional ao produto entre o valor eficaz da corrente na bobina de corrente, o valor eficaz da tensão nos terminais da bobina de potencial e o cosseno do ângulo de fase entre a tensão e a corrente.

II. A direção de deflexão do ponteiro do wattímetro depende do sentido instantâneo da corrente na bobina de corrente e da tensão aplicada à bobina de potencial.

III. Para a medição da potência total nos terminais de um circuito polifásico alimentado por n condutores, deve-se conhecer n - 1 valores de corrente e tensão, pois assumindo um terminal como referência, existirão somente n - 1 valores de tensão e corrente independentes.

Com relação às assertivas relacionadas ao emprego de wattímetros analógicos para a medição de potência útil, é CORRETO afirmar que

Com relação ao método de medição de potência por dois wattímetros, assinale a alternativa correta.

Para o circuito CC ilustrado acima, assinale a alternativa com o valor da potência, em módulo, fornecida pela fonte de tensão.

A potência trifásica reativa é igual a 1730 Var.

O método dos dois wattímetros é utilizado para medir a potência ativa em um circuito trifásico a três fios. As leituras nos wattímetros são 2.300 W e 4.500 W. Sabendo-se que o circuito tem fator de potência 0,82, a potência ativa total do circuito é

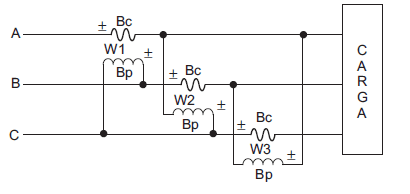

A figura mostra como é possível medir a potência reativa de uma carga em sistemas trifásicos utilizando-se wattímetros. Essa possibilidade só se concretiza se sua bobina de potencial (Bp) for alimentada com tensão defasada, referente à bobina de corrente, em relação à tensão aplicada à carga, de

O wattímetro é um instrumento de medição utilizado para medir potência

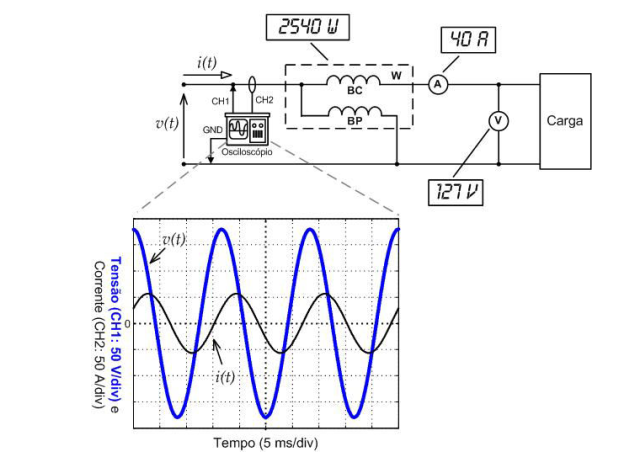

Dadas as leituras dos instrumentos de medição (todos ideais e do tipo “true rms”) e as formas de onda de tensão e corrente na entrada do circuito, medidas simultaneamente em um osciloscópio (considere que a medição da forma de onda da corrente foi efetuada utilizando transdutores baseados no efeito Hall, sem interferir no funcionamento do circuito), pode-se afirmar que o fator de potência da carga é igual a:

O instrumento apropriado para medição de potência ativa em um circuito elétrico é o

Sobre grandezas elétricas e aparelhos de medidas elétricas, analise as proposições abaixo:

I – A primeira grandeza elétrica a ter uma unidade padrão aceita internacionalmente foi a resistência elétrica, cuja unidade teve a denominação de ohm.

II – Precisão e exatidão são características equivalentes dos aparelhos de medidas.

III – Nos wattímetros, varímetros e fasímetros monofásicos devem ser realizadas marcações nos bornes de entrada de corrente e no pólo positivo de tensão, para que a potência ou defasagem tenha sinal positivo.

IV – Para medir a potência consumida por um motor trifásico equilibrado com ligação triângulo, basta somar duas medidas realizadas com um wattímetro monofásico, localizado no mesmo par de condutores de entrada do motor nas duas medições.

Está (ão) correta (s) apenas:

Um consumidor de energia de média tensão tem consumo medido de 32368kWh e medição de UFER de 592kWh.

Admitindo que o consumo tenha sido uniforme durante todo o intervalo entre as medições e que o fator de potência tenha sido constante, o valor deste fator está indicado em:
