Considere a fonte alternada dada pela função 𝑉(𝑡) = 220 sin(120𝜋 𝑡). Assinale a alternativa CORRETA, que contém a tensão RMS e o período em segundos.


A

VRMS = 220V e T = 83,3ms.


B

VRMS = 280V e T = 83,3ms.


C

VRMS = 440V e T = 60,0 s.


D

VRMS = 311V e T = 33,3ms.


E

VRMS = 220V e T = 16,6ms.

Uma placa solar fotovoltaica é composta por 36 células dispostas em N caminhos paralelos e possui tensão de circuito aberto e corrente de curto-circuito iguais a 20V e 15A, respectivamente.


Sabendo-se que a corrente nominal de cada célula é 5 A, a tensão de cada célula, em Volts, é, aproximadamente,


A

0,5.


B

1,3.


C

1,6.


D

6,3.


E

20.

Uma carga trifásica indutiva equilibrada na configuração estrela é composta por impedâncias de 20 Ω de módulo e ângulo de 60o. Esta carga é alimentada a três fios por uma fonte com tensão de linha igual a 380 V.


A potência ativa trifásica solicitada pela carga, é de


A

6.244 W.


B

3.630 W.


C

2.081 W.


D

1.210 W.

Um dispositivo desconhecido possui dois terminais “A” e “B”, Um técnico, sem conhecimento acerca de sua composição interna, realizou os seguintes experimentos: conectou, primeiramente, um voltímetro ideal aos terminais e obteve uma leitura igual a 225 V e em seguida, após retirar o voltímetro, conectou aos terminais um amperímetro ideal, obtendo uma leitura de 80 mA. Com base nessas informações, calcule a potência máxima que uma resistência ligada entre "A" e “B” poderá dissipar e assinale a opção correta.


A

2,00 W


B

2,25 W


C

4,00 W


D

4,50 W


E

5,00 W

O sistema de alimentação elétrica desempenha um papel crucial na operação eficiente de um satélite, sendo responsável por gerar, armazenar, regular e distribuir energia elétrica para os diversos sistemas a bordo da plataforma. Uma das configurações amplamente adotada é a que integra células fotovoltaicas com um banco de baterias.

Para avaliar a capacidade de um banco de baterias composto por 60 células idênticas em paralelo, foi conduzido um teste de descarga completo de uma única célula utilizando uma carga dinâmica, mantendo uma corrente de descarga constante de 10 A. Os dados do teste indicaram que o tempo necessário para a descarga completa de uma célula é de 90 horas e a eficiência dessa descarga é de 90%.


A capacidade do banco de baterias, em Ah (Ampères-hora), é


A

810.


B

900.


C

48.600.


D

54.000.


E

60.000.

A tabela a seguir apresenta a capacidade de condução de corrente em função da seção transversal do condutor.

Seção transversal do Condutor (mm²)

Capacidade de corrente (A)

25

89

35

110

50

134

70

171

95

207


Uma carga de 36 kW e fator de potência 0,8 indutivo é atendida por um circuito trifásico, com tensão de 220 V entre fases.


O menor valor de área de seção transversal admissível, utilizando a capacidade de corrente do condutor, desconsiderando as componentes harmônicas e não aplicando os fatores de correção, para condutores fase adequados a esse circuito, é o seguinte:


A

50 mm².


B

35 mm².


C

95 mm².


D

70 mm².


E

25 mm².

O equipamento utilizado para detectar falhas de isolamento, ou seja, medir resistência de isolação é o


A

voltímetro.


B

megômetro.


C

ohmímetro.


D

terrômetro.

Uma carga trifásica equilibrada de impedância constante possui potência aparente de 30,0 kVA, fator de potência de 0,8 indutivo, quando alimentada por uma tensão de fase de 1000,0 V. Quando utilizada por um período de 10,0 horas nessa tensão, o módulo da corrente drenada em cada fase da carga e a energia total consumida são, respectivamente e aproximadamente:


A

30,0 A e 300,0 kWh


B

10,0 A e 240,0 kWh


C

17,1 A e 300,0 kWh


D

5,9 A e 240,0 kWh


E

11,0 A e 180,0 kWh

Um sistema elétrico possui alimentação em corrente alternada, com tensão bifásica, no padrão 127/220 V em seu ponto de entrega. Sabendo que os cabos da instalação possuem a mesma bitola para os condutores de fase e de neutro, com capacidade de corrente nominal de até 25,0 A nas condições de instalação e agrupamento desse sistema, a máxima potência aparente que pode ser obtida no ponto de entrega é de:


A

5,0 kVA


B

6,35 kVA


C

8,66 kVA


D

11,35 KVA


E

15,88 kVA

Um engenheiro elétrico está projetando um sistema de corrente alternada (AC) para um complexo industrial. O sistema inclui diferentes tipos de cargas: resistivas, indutivas e capacitivas. O engenheiro observa que, ao adicionar uma carga indutiva substancial ao sistema, a corrente total no circuito desloca-se em fase em relação à tensão. Considerando este fenômeno e as características da corrente alternada, qual das seguintes opções descreve corretamente a natureza da carga indutiva e seu impacto no sistema?


A

A carga indutiva não altera a fase entre corrente e tensão no circuito.


B

A carga indutiva causa um atraso da corrente em relação à tensão, aumentando o fator de potência.


C

A carga indutiva adianta a corrente em relação à tensão, reduzindo o fator de potência.


D

A carga indutiva causa um atraso da corrente em relação à tensão, reduzindo o fator de potência.


E

A carga indutiva neutraliza o efeito de cargas capacitivas, mantendo inalterado o fator de potência.

Qual a capacidade de corrente de um condutor de ligação de um capacitor de 600 kVAr instalado em uma rede trifásica de 7000 V entre fases?


A

128,5 A


B

101,2 A


C

85,7 A


D

74,2 A


E

49,5 A

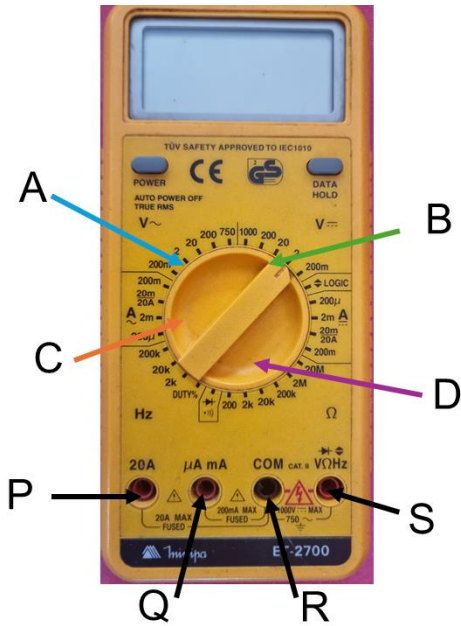

Considerando a Figura 6 abaixo, a sequência de ajustes necessários para medir a tensão de alimentação de quadro de distribuição de um domicílio em uma das capitais do Brasil deve ser:


• Ligar o multímetro pressionando o botão power.

• Ajustar o seletor para a região ____ (ajustar adequadamente a escala).

• Conectar o terminal de ponteira de cor preta no ponto ____ do multímetro.

• Conectar o terminal de ponteira de cor vermelha no ponto ____ do multímetro.

• Conectar as ponteiras de cor vermelha no ponto de alimentação de fase no quadro e de cor preta em ponto de neutro ou de aterramento no quadro.


Imagem associada para resolução da questão


Figura 6


Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.


A

A – R – S


B

A – P – S


C

B – R – S


D

D – Q – R


E

C – P – Q

Considere uma carga industrial que consome 55kW a um fator de potência de 0,8 em atraso. No circuito, foi colocado um amperímetro em modo AC, e se mensurou uma corrente de 120 Arms. Diante do contexto apresentado, calcule a tensão RMS entregue na carga:


A

VRMS = 734 V.


B

VRMS = 122 V.


C

VRMS = 342 V.


D

VRMS = 573 V.


E

VRMS = 220 V.

Na utilização de um alicate amperímetro para medir a corrente elétrica, as garras devem ficar entreabertas porque seu funcionamento baseia-se no fluxo magnético que atravessa as garras.


C

Certo


E

Errado

A tabela da figura 1 mostra a capacidade de condução de corrente (em A), para certas seções transversais de cabos de cobre (em mm²), no método de referência B1, para dois condutores carregados.


Figura 1


Seção Transversal (mm2)

Capacidade de condução de corrente (A)

1,0

14,0

1,5

17,5

2,5

24,0

4,0

32,0


Um circuito de iluminação monofásico (tensão de fase 220V) foi instalado em eletroduto embutido em alvenaria e precisa ter seus condutores dimensionados. Sabendo-se que a carga de iluminação total é de 880W, com fator de potência 0,8, a seção transversal a ser usada é de:


A

1,0 mm²


B

1,5 mm²


C

2,5 mm²


D

4,0 mm²

Um condutor de 400 mm de comprimento e disposto normalmente a um campo de indução B = 0,7 Wb/m2, é deslocado normalmente a si próprio e ao campo com a velocidade de 25 m/s. Se o condutor faz parte de um circuito de resistência total R = 7 Ω, a potência em W gerada é:


A

1 W.


B

14 W.


C

49 W.


D

7 W.


E

7 MW.

A potência ativa medida em uma carga resistiva através de transformador de corrente e de transformador de potencial, foi de 200 W. Sabendo que o transformador de potencial possui relação de transformação de 120:1, e o transformador de corrente tem relação de transformação de 200:5, determine a potência aparente da carga.


A

4,8 MVA.


B

1,2 MVA.


C

9,6 MVA.


D

960 kVA.


E

480 kVA.
