Questões de Concurso sobre Medição de potência em corrente alternada

Um eletrotécnico precisa medir a tensão eficaz em um circuito de corrente alternada (CA) e utiliza um multímetro digital especificado pelo fabricante conforme tabela a seguir. O profissional tem a informação prévia de que o valor aferido está situado na faixa de 100 a 300 V_CA.

Considerando que a leitura obtida foi exatamente 200,0 V, assinale a alternativa correta que apresenta a incerteza total (erro máximo) de medição associado a esta leitura.

Em um primeiro teste, um eletricista aplicou uma tensão contínua de 20,0 V em um transformador monofásico e, após a estabilização, mediu uma corrente contínua de 2,0 A. Para caracterizar o transformador operando em vazio, em um segundo teste, o eletricista aplicou uma tensão alternada de 220,0 V e mediu uma corrente alternada de 5,5 A. Para este segundo teste em corrente alternada, quais são, respectivamente, os valores da potência ativa e do fator de potência?

Considerando um circuito em que a potência aparente fornecida à carga é 1 kVA e a potência ativa é 0,8 kW, julgue os itens a seguir, assumindo que (1 – cos²θ) ^1/2 = 0,6.

I A potência reativa do circuito é 200 VAr.

II Se o módulo da corrente for 10 A, o módulo da impedância será igual a 10 Ω.

III O fator de potência do circuito está atrasado, portanto, o circuito é indutivo.

Assinale a opção correta.

Durante a análise de um circuito elétrico, um engenheiro classifica as variáveis observadas. Ele considera que a tensão elétrica é uma grandeza ________, pois pode ser medida entre dois pontos do circuito, independentemente da sua extensão. Por outro lado, a corrente elétrica é uma grandeza ________, pois depende da quantidade total de carga que atravessa uma seção condutora em um intervalo de tempo.

Além disso, a potência elétrica dissipada em uma resistência ôhmica depende do valor ________ da corrente alternada, e não de seu valor ________, que corresponde à média aritmética dos valores instantâneos positivos ao longo de um semiciclo.

Assinale a alternativa que preenche corretamente, na ordem, as lacunas acima:

A modulação PWM pode ser utilizada para controlar a potência entregue para uma carga. Considerando que um controlador PWM é utilizado para o ajuste da potência dissipada por um resistor de 10 Ω, e que o sinal de PWM tem uma tensão de 20V, com duty cycle de 70% e frequência de 60Hz, assinale a alternativa que apresenta a potência média dissipada pelo resistor.

Em circuitos de corrente alternada (CA), especialmente com cargas indutivas ou capacitivas, a potência elétrica é dividida em componentes diferentes. Sobre potência real e potência aparente, assinale a opção correta.

A potência elétrica (P) é uma das grandezas mais importantes em circuitos. Qual das alternativas a seguir apresenta corretamente a unidade padrão (SI) da potência elétrica, a fórmula básica que a define em termos de tensão (U) e corrente (I), e uma grandeza magnética que pode estar relacionada à sua aplicação em máquinas elétricas, respectivamente?

A análise de circuitos elétricos requer compreensão das relações entre tensão, corrente e resistência em sistemas trifásicos. Avaliando um motor trifásico com tensão de linha de 380 volts (V) e potência de 50 quilowatts (kW), a análise técnica concentra-se na relação entre potência ativa e reativa no circuito. Sobre esse tema, relacione corretamente os termos da Coluna A com as descrições da Coluna B.

Coluna A (termos)

1.Potência ativa.

2.Potência reativa.

3.Potência aparente.

Coluna B (descrições)

(__)Medida em volt-ampère (VA), representa a combinação de potência ativa e reativa no circuito.

(__)Medida em volt-ampère reativo (VAR), está associada à energia armazenada em campos magnéticos e elétricos.

(__)Medida em watts (W), corresponde à energia efetivamente convertida em trabalho mecânico ou calor.

Assinale a alternativa que apresenta a sequência da associação correta dos itens acima, de cima para baixo:

O intervalo de medição padrão utilizado para o cálculo da demanda, medida pela distribuidora para os consumidores do Grupo A, conforme a regulamentação da Agência Nacional de Energia Elétrica (ANEEL), é:

Os sistemas de corrente alternada (CA) apresentam características fundamentais que afetam diretamente o desempenho de equipamentos elétricos. Sobre as grandezas fatoriais e vetoriais em sistemas de CA, analise as afirmativas:

I. O fator de potência indutivo é caracterizado por uma defasagem da corrente em relação à tensão, onde a corrente está atrasada.

II. Em sistemas puramente resistivos, a potência ativa é nula devido à ausência de componentes reativos no circuito.

III. A impedância total de um circuito em CA pode ser representada como a soma vetorial da resistência, da reatância capacitiva e da reatância indutiva.

IV. O ângulo de defasagem entre tensão e corrente em circuitos reativos é determinado pela relação entre os componentes indutivos e capacitivos.

Estão corretas as afirmativas:

A potência aparente definida para uma instalação é numericamente igual a potência ativa se:

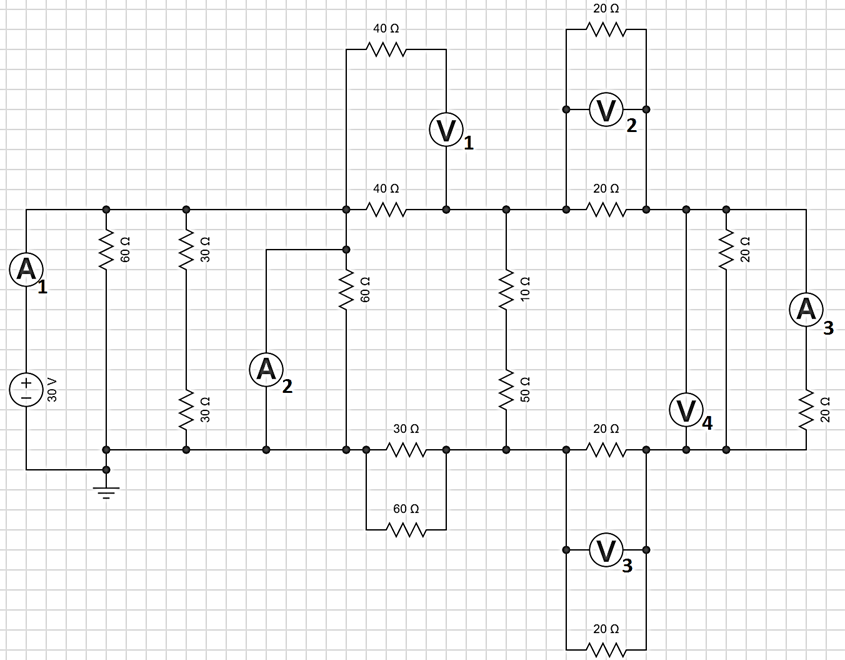

Analise o circuito apresentado na Figura 7 abaixo:

Figura 7

No circuito acima, ao menos um dos instrumentos de medição está instalado incorretamente. Considerando o exposto, assinale a alternativa correta.

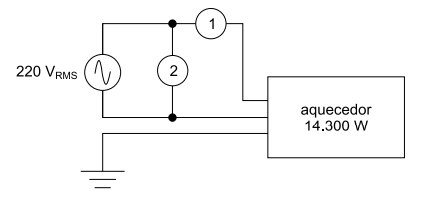

Considere o diagrama a seguir, que mostra um arranjo de instrumentos de medidas elétricas destinado a permitir o monitoramento das condições de operação de um aquecedor elétrico:

Nessa configuração, sabendo que o aquecedor está operando corretamente com potência nominal, pode-se afirmar que o tipo do instrumento 1 e sua indicação são, respectivamente:

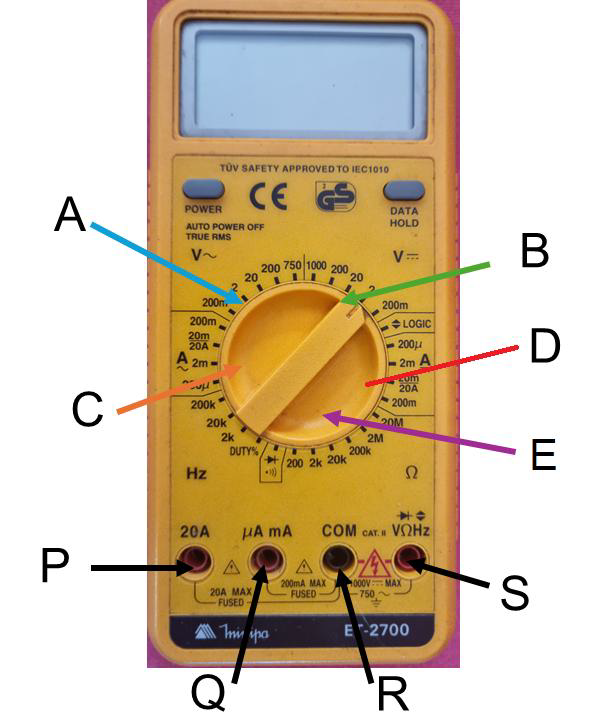

O multímetro é um instrumento de medição largamente utilizado em medições de grandezas elétricas. Em uma inspeção, surgiu a necessidade de medir a potência consumida por uma carga CA monofásica alimentada em 220 V, cujos bornes de alimentação estão de fácil acesso, bem como as conexões dos condutores de alimentação. A utilização do multímetro para a correta medição, dá-se da seguinte forma:

1. Medir tensão (Vcarga): borne da ponteira preta em R, borne da ponteira vermelha em ___, ajuste da escala em A e ponteiras conectadas diretamente aos bornes da carga.
2. Medir Corrente (Icarga): borne da ponteira preta em R, borne da ponteira vermelha em ___, ajuste da escala em C e desconectar condutor de fase da carga e conectá-lo a ponteira preta, conectar a ponteira ________ ao borne de alimentação da carga.
3. Potência dissipada será obtida por ________________.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

A tensão elétrica em CA (Corrente Alternada) admite amplitude variável no domínio do tempo dentro de uma faixa distinta em que é possível estabelecer valores máximos e mínimos para a senoide que a representa. A respeito das formas de ondas alternadas senoidais e suas características, assinale a alternativa correta.

(PMM/URCA 2025) Sobre a potência elétrica, analise as afirmações a seguir e assinale a alternativa correta:

I. a potência elétrica representa a taxa com que a energia elétrica é transformada em outra forma de energia, como calor, luz ou movimento, em determinado intervalo de tempo;

II. a potência instantânea em um circuito é dada por p(t) = v(t) · i(t);

III. a unidade de potência elétrica no Sistema Internacional é o volt.ampere (VA), que equivale numericamente, sempre, a um watt (W);

IV. em corrente contínua, a potência dissipada em um resistor é calculada por P = $\frac{V}{I}$.

A potência consumida por um motor trifásico está sendo medida pelo método de dois wattímetros, denominados W1 e W2, que indicam uma potência total de 10 kW. O Fator de Potência é de 0,5.

A leitura de cada wattímetro é, respectivamente:

Um motor de indução síncrono está operando com alimentação de 120 V / 60 Hz. A corrente medida na linha de alimentação é de 7,1 A. Se a eficiência do motor for de 88%, a potência desenvolvida será de

Foi utilizado um amperímetro RMS de resposta média em um sistema automatizado de medição de um circuito com elevado grau de distorção harmônica total de corrente.

Nesse caso, a leitura indicada no amperímetro será

Se um voltímetro de valor eficaz verdadeiro for utilizado para aferir uma tensão em corrente contínua, então esse voltímetro
