Questões de Concurso sobre Medição de potência em corrente alternada

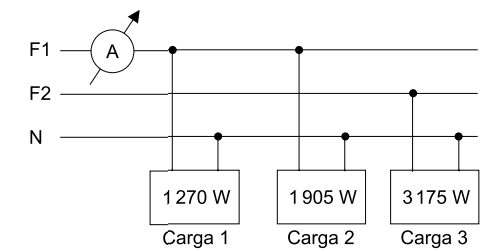

Considere o circuito contendo 3 cargas com fator de potência unitário mostrado na figura a seguir.

Sabendo que a tensão entre as fases F1 e F2 é de 220 V e a tensão entre as fases e o neutro é de 127 V, é correto afirmar que a corrente indicada pelo amperímetro é igual a:

Ao fazermos a medição da intensidade da corrente de um circuito, devemos utilizar um amperímetro que tenha resistência ôhmica interna (Ri) no mínimo quantas vezes a resistência de carga (R)?

Utilizando um alicate amperímetro, um eletricista mediu uma corrente de 8A em um rack de equipamentos de TI, cuja tensão de saída medida com um voltímetro é de 120V. O gerente de infraestrutura informou que seria necessário ligar, no mesmo rack, mais uma carga de 720W e solicitou ao eletricista que a medição da corrente total do rack fosse refeita após a inclusão da nova carga. No caso apresentado, considerando que os equipamentos do rack possam ser analisados como cargas puramente resistivas, o valor da corrente total que será medida após a inclusão da nova carga é de:

São consideradas para avaliação de medidas elétricas, as seguintes grandezas:

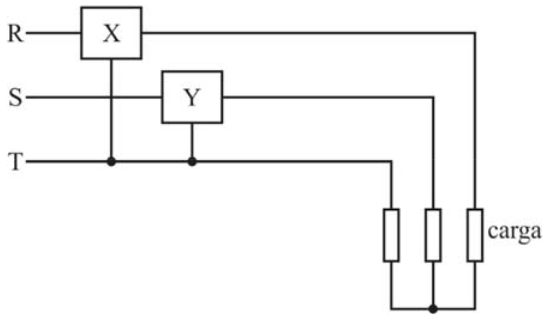

Com base no sistema elétrico trifásico representado na figura precedente, para se medir a potência trifásica desse sistema, os equipamentos X e Y devem ser, respectivamente, um

O que é a potência reativa em um circuito de corrente alternada e qual é a sua unidade de medida no Sistema Internacional (SI)?

Assinale corretamente a unidade de medida da potência elétrica.

Um técnico eletrônico necessita ligar um osciloscópio a uma tomada de corrente alternada no laboratório de calibração onde ele trabalha.

O laboratório possui tomadas de 127V e de 220V e o osciloscópio só pode ser alimentado por 127V.

Apesar das tomadas estarem identificadas, o técnico mediu a tensão das tomadas para não correr o risco de danificar o equipamento.

Assim, ele utilizou um multímetro com leitura máxima de 750V em corrente alternada, resolução de 1 V e erro máximo de ± 1,2% do fundo de escala.

Foram realizadas 12 medições de tensão, obtendo um valor médio de 122V.

O valor medido, bem como sua incerteza, pode ser declarado como

Para medir a potência consumida por um aparelho elétrico em um circuito monofásico, um wattímetro deve ser conectado de forma que seu terminal de tensão seja ligado em paralelo ao aparelho e seu terminal de corrente seja conectado em série. Essa configuração permite a medição direta da potência ativa consumida pelo aparelho, fornecendo a leitura em watts, com base na corrente que flui através do aparelho e na tensão nos seus terminais.

O wattímetro é um instrumento essencial para a medição de potência elétrica, aplicável tanto em circuitos de corrente contínua quanto nos de corrente alternada. Em circuitos de corrente alternada, sua função principal é mensurar a potência ativa (P) que um dispositivo ou circuito específico consome. Sua estrutura interna abriga duas bobinas fixas, conhecidas como bobinas de corrente, que devem ser conectadas em série ao dispositivo analisado. Adicionalmente, dispõe de uma bobina móvel, denominada bobina de tensão, cuja conexão é realizada em paralelo com o dispositivo em teste. O movimento da bobina móvel, que leva consigo o ponteiro do instrumento, varia de forma proporcional à potência ativa consumida (P).

Para assegurar a precisão e eficácia na utilização do wattímetro, é crucial atentar-se a determinadas variáveis críticas de operação.

Quais são essas variáveis essenciais?

Uma máquina elétrica é ligada a uma linha trifásica simétrica de 220V eficazes por uma ligação delta equilibrada. A máquina tem uma resistência de 8Ω e uma reatância capacitiva de 6Ω por fase.

Qual o valor correto da potência ativa transferida para a máquina?

Assinale a alternativa que apresenta os valores da rotação síncrona, da rotação nominal e da frequência das grandezas elétricas rotóricas respectivamente.

O valor da sensibilidade de um medidor analógico, cuja corrente máxima é 100 A, é

Assinale a alternativa correta em relação ao método de medição de potência por dois wattímetros em sistemas trifásicos.

Para a medição de potência reativa em um sistema elétrico, qual das seguintes afirmações e verdadeira?

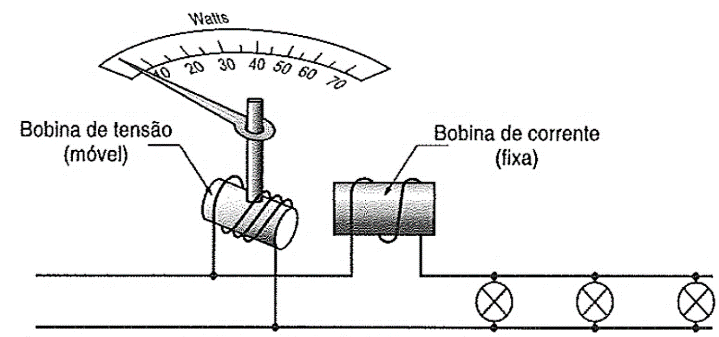

O esquema de ligação abaixo representa o modo como as partes internas de um equipamento de medida de potência elétrica estão conectadas.

Considerando-se isso, é CORRETO afirmar que esse equipamento permite medir a potência do tipo:

Um técnico necessita medir em campo a potência consumida por uma máquina CA monofásica, ligada adequadamente à instalação elétrica. De posse de um multímetro e de demais ferramentas e materiais, o técnico deve:

Se uma tensão senoidal varia de zero a um valor máximo de 127 V, qual o valor da tensão no instante em que o ponto considerado no ciclo está a 30°?

Uma instalação elétrica monofásica foi analisada usando um multímetro.

Primeiro a tensão alternada foi medida e o multímetro indicou o valor de 215 V eficazes. Após isso, mediu-se a corrente e o valor medido foi de 30 A.

Considerando que as características elétricas não se alteraram entre as medidas, é correto afirmar:

1. A potência ativa do sistema é de 6450 W.

2. A potência aparente do sistema é de 6450 VA.

3. A potência reativa do sistema é de 6450 VAr.

4. Devido à queda de tensão, o sistema deve ter harmônicas de corrente.

Assinale a alternativa que indica todas as afirmativas corretas.

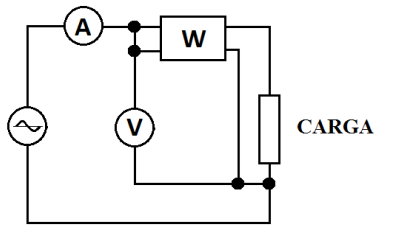

Considere as afirmativas abaixo a respeito da utilização de Wattímetro (W), voltímetro (V) e amperímetro (A) para medição de potência, conforme esquema ilustrado a seguir:

I. Considerando que a carga seja uma impedância indutiva, o módulo da potência medida pelo Wattímetro é maior que o módulo do produto das medidas do voltímetro e do amperímetro.

II. Considerando que a carga seja uma impedância capacitiva, o módulo da potência medida pelo Wattímetro é menor que o módulo do produto das medidas do voltímetro e do amperímetro.

III. Considerando que a carga seja uma resistência pura, o módulo da potência medida pelo Wattímetro é igual ao módulo do produto das medidas do voltímetro e do amperímetro.

Está correto apenas o que se afirma em
