Questões de Concurso sobre ConceitosBásicos

Os conceitos fundamentais de eletricidade contemplam a tensão, a corrente, a resistência e a potência com particularidades consolidadas na literatura técnica pertinentes ao trabalho do técnico do quadro envolvido. Sobre esses conceitos, assinale a alternativa correta.

Em relação aos conceitos básicos de luminotécnica, analise as assertivas abaixo:

I. Existem basicamente três tipos de lâmpadas elétricas: etéreas, luminescentes e fosforescentes.

II. Intensidade luminosa, fluxo luminoso e iluminamento são algumas das grandezas fundamentais da luminotécnica.

III. A cor da luz é determinada pela amplitude da onda eletromagnética.

IV. O nível de ruído acústico interfere diretamente na propagação da luz no ambiente.

Quais estão corretas?

Em serviços prediais, compreender grandezas elétricas é essencial. Qual afirmação está correta para orientar decisões de campo sobre dimensionamento e diagnóstico?

Em relação aos conceitos básicos em luminotécnica, sabe-se que a prática de uma boa iluminação para locais de trabalho é muito mais do que apenas fornecer uma boa visualização da tarefa. É essencial que as tarefas sejam realizadas facilmente e com conforto. Dessa maneira, a iluminação deve satisfazer os aspectos quantitativos e qualitativos exigidos pelo ambiente. Conforme a NBR 8995, em geral, a iluminação assegura:

I. Consumo racional de energia empregada na iluminação.

II. Conforto visual, dando aos trabalhadores uma sensação de bem-estar.

III. Desempenho visual, ficando os trabalhadores capacitados a realizar suas tarefas visuais, rápida e precisamente, mesmo sob circunstâncias difíceis e durante longos períodos.

IV. Segurança visual, ao olhar ao redor e detectar perigos.

V. Acuidade auditiva, auxiliando nas situações de equilíbrio e orientação espacial.

Quais estão INCORRETAS?

Um condomínio residencial possui 4 prédios iguais com potências instaladas de 75kW. A potência demandada de todo o condomínio é de 200kW.

Sabendo-se que o fator de demanda global de cada prédio é de 0,8, o fator diversidade do condomínio é igual a

Considerando-se a representação fasorial de tensão e corrente em um circuito, o fator de potência é definido como o seno da diferença de fase entre a tensão e a corrente na carga, ou seja, é igual ao seno do ângulo da impedância da carga.

Em um instante inicial, em um tanque com 500 L de água pura, começa a entrar uma mistura de água com corante, a uma taxa de 5 L/min, que possui concentração de 200 g/L de corante. Simultaneamente, o líquido do tanque, que é mantido sempre bem misturado, é drenado a uma taxa de 5 L/min.

Com base nessa situação hipotética, assinale a opção que corresponde ao instante, dado em minutos, contados desde o instante inicial, em que a massa de corante presente no tanque é igual a 30 kg.

Um equipamento elétrico trifásico de 40kVA possui um regime de trabalho constante e apresenta um fator de potência de 0,866 indutivo.

Para elevar o fator de potência à unidade, deve-se instalar um banco de capacitores de

De acordo com os conceitos de Eletricidade Básica, considerando a seguinte bateria formada por células idênticas, marque a alternativa INCORRETA:

Fonte: Adaptado de: GUSSOW, Milton; tradução José Lucimar do Nascimento. Eletricidade Básica. 2ª ed. Dados Eletrônicos. Porto Alegre: Bookman, 2009. p 110, fig 6.3.

Uma empresa está realizando o estudo do potencial fotovoltaico de uma região. Um dos itens do estudo é a medição da irradiância solar global, que indica a quantidade de energia solar disponível para sua conversão em eletricidade.

Nesse caso, o instrumento mais indicado para a realização dessa tarefa é o

O fluxo de dispersão, devido ao isolamento imperfeito, não deve ser considerado no cálculo da eficiência do transformador.

Transformadores de potencial e transformadores de corrente podem operar juntos no mesmo circuito ou separadamente em circuitos diferentes, cada um realizando a sua função, conforme a aplicação que lhes é dada.

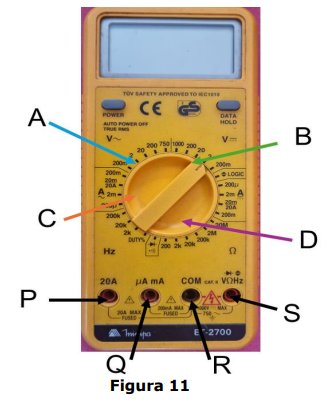

Analise a Figura 11 e as ações para a medição da corrente elétrica listadas abaixo:

1. Ligar o multímetro, botão power.

2. Ajustar seletor para a região A, escolhendo a escala adequada.

3. Conectar terminal de ponteira de cor preta no ponto R do multímetro.

4. Conectar terminal de ponteira de cor vermelha no ponto S do multímetro.

5. Conectar as ponteiras aos terminais de alimentação da carga de modo que multímetro esteja em paralelo com a carga.

6. Ler o valor da tensão em Volts.

7. Desconectar o multímetro.

8. Ajustar seletor para a região C, escolhendo a escala adequada.

9. Conectar terminal de ponteira de cor preta no ponto R do multímetro.

10. Conectar terminal de ponteira de cor vermelha no ponto P do multímetro.

11. Conectar as ponteiras entre um dos pontos de alimentação da rede e um dos pontos dos terminais de alimentação da carga de modo que o multímetro esteja em série com a carga.

12. Ler o valor da corrente em Amperes.

Com base nas informações acima, assinale a alternativa que indica a sequência correta e adequada para a medição da corrente circulante numa carga monofásica acoplada à rede elétrica na capital.

O motor elétrico, cujo os dados estão na Tabela 1, possui

O instrumento utilizado para medir a resistência de aterramento de uma instalação elétrica denomina-se:

Um equipamento que pode ser representado por uma resistência de 8Ω deve ser alimentado por uma fonte ideal de 12V em corrente contínua. Deseja-se tornar este equipamento portátil, de forma que ele possa atuar por 10 horas ininterruptas. Deve-se utilizar uma bateria cuja capacidade de carga seja de:

Uma carga conectada em delta é alimentada por uma fonte trifásica de 240 V, 60 Hz. Cada fase dessa carga consome 6 kW de potência com fator de potência 0,8 (indutivo).

Considerando cos ø = 0,8, sen ø = 0,6 e tg ø = 0,75, a potência complexa trifásica total absorvida por essa carga é

Sobre o dimensionamento de redes elétricas, é correto afirmar:

Um cabo flexível de alta tensão, preso entre as extremidades de dois postes de mesma altura e sujeito apenas à força de seu próprio peso, formará uma curva y(x) que é solução da equação diferencial $\frac{d^{2}y}{d{x}^2}=\frac{w}{h}\sqrt{1+{\left(\frac{dy}{dx}\right)}^2}$, em que $w$ e ℎ são constantes.

Nessa situação hipotética, a solução geral da equação diferencial dada é

Para se ampliar a capacidade de medição de um osciloscópio, é correto utilizar pontas de prova que recebam parte da tensão aplicada; por exemplo, pontas de prova com relação 10:1.
