Questões de Concurso sobre ConceitosBásicos

É indispensável a compreensão do técnico em eletrotécnica sobre os conceitos básicos de corrente elétrica, incluindo sua definição, suas unidades de medida e a relação entre carga, tempo e intensidade de corrente. A respeito dos conceitos fundamentais de corrente elétrica, analisar os itens abaixo:

I. A intensidade da corrente elétrica é dada por i = ∆Q x ∆t.

II. Uma corrente elétrica se estabelece em um meio condutor quando duas de suas extremidades estão conectadas a polos com potencial elétrico diferente.

III. Sendo a carga elétrica medida em joules e o tempo em minutos, a unidade de medida que expressa a intensidade de uma corrente elétrica é chamada ampère.

IV. A corrente elétrica é definida como a quantidade de carga elétrica que atravessa um material condutor em um intervalo de tempo.

Estão CORRETOS:

Considere um transformador ideal alimentado com tensão de 220 volts. A resistência da bobina primária é de 44Ω. A bobina secundária possui metade do número de espiras que a bobina primária. Esse transformador é capaz de fornecer potência máxima de

Transformadores de corrente para medição são projetados para saturar mais rápido que os de proteção, pois não precisam reconhecer curtos-circuitos.

Os motores elétricos de indução são os mais utilizados como sistema de acionamento em máquinas operatrizes, sistemas de levantamento de carga, acionamento de bombas hidráulicas, compressores etc. Isso deve-se ao fato de que esses motores têm baixos níveis de vibração, exigem pouca manutenção e possuem elevado rendimento, além de poderem ser ligados em instalações elétricas monofásicas ou trifásicas. Quando ligados em sistemas trifásicos, a potência elétrica de entrada no motor é sua potência nominal dividida pelo rendimento do motor (potência ativa). A potência de entrada possui duas componentes, a potência aparente e a potência reativa, que dependem do fator de potência da instalação. Essas três potências podem ser representadas pelo triângulo de potências. Com base nisso, um motor com potência nominal de 5 kW e rendimento de 90%, colocado em uma instalação com fator de potência igual a 0,8 possui uma potência aparente igual a:

De acordo com os conceitos de Eletricidade Básica, considerando a seguinte bateria formada por células idênticas, analise as assertivas abaixo:

Fonte: Adaptado de: GUSSOW, Milton; tradução José Lucimar do Nascimento. Eletricidade Básica. 2ª ed. Dados Eletrônicos. Porto Alegre: Bookman, 2009. p 110, fig 6.2.

I - A tensão total entre os pontos A e B é 6 V.

II - A tensão total entre os pontos A e B é 1,5V.

III - A corrente que passa através da célula 1 é a mesma que passa pela célula 3.

IV - A corrente que passa através da célula 1 é a mesma que passa pela célula 4.

V - A corrente que passa através da célula 1 é maior do que a corrente que passa através da célula 2.

Após análise das assertivas, podemos AFIRMAR que:

Em um quadro de distribuição, o barramento de neutro deve:

A corrente elétrica não é algo que possamos enxergar diretamente, no entanto, conseguimos observar de maneira evidente os seus efeitos. Assinale a assertiva que apresenta o efeito da conte elétrico que também é conhecido como efeito Joule, e ocorre devido à colisão dos elétrons em movimento (livres) com átomos do condutor.

Assinale corretamente o que representa a unidade de medida "volt" (V) em eletricidade.

Uma indústria tem uma carga com fator de potência de 0,7 atrasado. Qual é a potência reativa CORRETA na carga, considerando uma potência aparente de 100 kVA.

Sobre os conceitos básicos e fundamentais da natureza da eletricidade, assinale a opção INCORRETA.

Qual é a maneira mais adequada de medir a corrente que passa por um motor elétrico?

Os amperímetros e voltímetros são instrumentos de medição elétrica amplamente utilizados em diversos tipos de circuitos.

Assinale a alternativa que descreve corretamente uma diferença entre amperímetros e voltímetros.

O fator de potência pode ser calculado pela razão entre a demanda máxima em um intervalo de tempo e a carga instalada na unidade consumidora.

Um sistema trifásico pode ter suas grandezas fatorais decompostas em suas componentes simétricas de sequências zero, positiva e negativa, utilizando-se do operador $\alpha \left(\alpha =1\angle 120º\right)$.

Obs.: os índices 0, 1 e 2 são respectivamente sequências zero, positiva e negativa.

A tensão ${\overrightarrow{V}}_B$ é representada por

Considerando os algarismos significativos em uma soma de dois valores, os números 178,7 e 14,03, é correto afirmar que a soma desses números é:

Um engenheiro está utilizando um programa para cálculos luminotécnicos chamado DIALux Mobile. Para tanto, entre outros dados, ele precisa passar a área do ambiente que será analisado. Inicialmente, ele só tem uma planta de arquitetura do ambiente, em escala 1:200. Nessa planta, o ambiente é retangular com dimensões 12 cm por 5 cm.

Qual a área real dessa sala, em metros quadrados, que o engenheiro precisará informar ao software?

Assinale a alternativa correta.

Qual das alternativas apresenta a equação correta para determinar a resistência (R) de um cabo de cobre, considerando sua resistividade (p), comprimento (L) e área de seção transversal (A)?

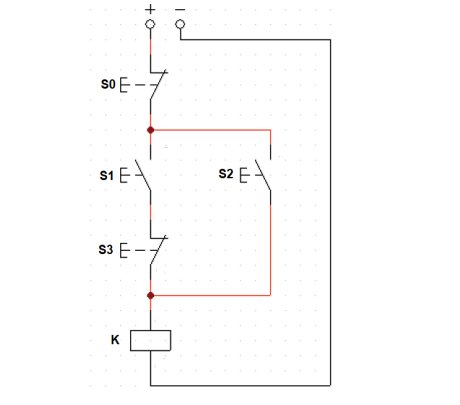

Para o diagrama elétrico de acionamento da contatora K a seguir, determine a expressão que representa a lógica de acionamento.

Uma expansão será realizada no mesmo andar do laboratório, com a criação de uma nova sala de ensaios, onde serão são instaladas 20 lâmpadas LED de 12 W. Essa expansão visa atender a uma demanda de trabalho reprimida, que levará a um funcionamento contínuo do laboratório de 8 horas por dia, em média, exceto nos fins de semana. Ao final do mês, sabendo-se que o valor do kWh é R$ 0,50, determine o consumo mensal em reais referente à iluminação. Considere mês útil: 20 dias.

Segundo Balbinot (2010), para efetuar uma boa medição, é necessário o conhecimento do(s) fenômenos(s) físico(s). Em outras palavras, o experimentalista precisa conhecer as bases científicas relacionadas a esses fenômenos. Considerando o exposto, analise as afirmações abaixo:

1. O efeito termoelétrico é utilizado para a medição da temperatura.

2. O efeito Josephson é utilizado para a medição da diferença de potencial elétrico.

3. O efeito Doppler é utilizado para a medição da velocidade.

4. O efeito Raman é utilizado para a medição do número de ondas de vibrações moleculares.

5. O efeito fotoelétrico é utilizado para a medição da quantidade de elétrons incidentes em uma superfície.

O resultado da somatória dos números correspondentes às afirmações corretas é:
