Questões de Concurso sobre ConceitosBásicos

Os termômetros que utilizam sistemas elétricos para medição de temperatura fazem essa medição através de variações de suas características elétricas.

São exemplos de termômetros elétricos

A corrente no secundário de um transformador de corrente suprindo uma determinada carga é de 3,5 A.

O valor da corrente no circuito primário sem correção, sabendo-se que o TC é de 400-5A, é igual a

Convertendo o valor $779_{10}$ em seu equivalente hexadecimal, tem-se o seguinte valor:

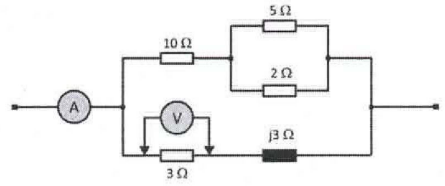

Examine a figura abaixo.

Sabendo que os instrumentos de medição são considerados ideais, qual é o fasor de corrente lido no amperímetro apresentado no circuito da figura acima, sabendo que o voltímetro colocado nos terminais do resistor de 3 $\Omega$ indica 45 V?

Dado: $\sqrt{2}$ = 1,414.

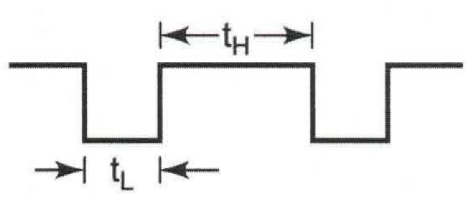

Examine a figura abaixo.

Assinale a opção que apresenta o correto valor do Duty Cycle da forma de onda periódica apresentada na figura acima, considerando que o tempo no nível baixo $t_L=6ms$ e o tempo no nível alto $t_H=14ms$

Uma bateria de automóvel de 12 V, operando com sua resistência interna em 4 Ω, alimenta uma carga resistiva, que consome uma corrente elétrica de 0,5 A.

Qual é a potência, em W, dissipada pela carga resistiva?

Um militar da Marinha do Brasil, a pedido do seu encarregado, estudou os parâmetros de transformador localizado no sistema de controle de propulsão de um navio. Por meio dos valores fornecidos pelo fabricante, o militar observou que o enrolamento primário possuía indutância de 100 mH enquanto o enrolamento secundário apresentava um valor de 1600 mH. Ao considerar um fator de acoplamento de 0,5, qual é o valor da indutância mútua do transformador?

Em um ambiente há três lâmpadas especificadas como 220 V/60 W. Considerando que nessa localidade o custo da energia é de R$ 0,90/kWh, e que as lâmpadas são utilizadas durante 4 horas diárias por 30 dias, o valor que será pago pelo consumo é

Os amperímetros são convencionalmente inseridos em série com o circuito elétrico.

Nesse tipo de transformador, existem perdas por efeito Joule.

Em um osciloscópio digital, o controle de escala horizontal controla a taxa de amostragem do sinal de entrada, efetivamente ajustando a quantidade de tempo que cada divisão da escala representa na tela do equipamento.

O aumento do fator de potência aumenta a corrente consumida nas instalações elétricas.

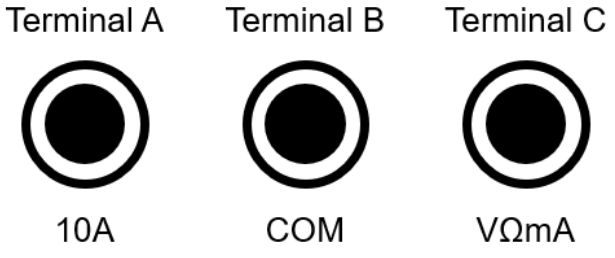

Em multímetros, é comum ter configurações de conexão de terminais diferentes, dependendo da grandeza a ser medida. A Figura 8 abaixo apresenta um exemplo de conexões de terminais de um multímetro:

Figura 8

Assinale a alternativa que apresenta a configuração correta para medir a resistência elétrica de um resistor e a tensão de uma pilha AAA.

Em relação aos instrumentos de medidas elétricas aplicados aos circuitos de Corrente Contínua (CC), analise as assertivas abaixo:

I. Para observar o valor da tensão elétrica, deve-se utilizar um multímetro digital, pois ele mostra diretamente o valor DC.

II. Para observar diretamente a potência dissipada em um resistor, pode-se utilizar somente um voltímetro.

III. Para medir a corrente DC, deve-se usar um decibelímetro digital, pois ele fornece a corrente já nesse formato DC.

IV. A tensão elétrica pode ser medida diretamente por um ohmímetro.

Quais estão INCORRETAS?

Se a corrente de linha do lado de baixa tensão for igual a (1.156/138) A, a potência aparente nominal do transformador será de aproximadamente 200 kVA.

Se o secundário tiver conexão em triângulo em vez de conexão em Y, as tensões de 180 Hz aplicadas à carga serão maiores.

Um estudante deseja realizar uma medição de tensão elétrica em um circuito. Ele tem, em mãos, um multímetro com ajuste de escala automático. Sabe-se também que este multímetro tem 4 entradas diferentes contendo em cada uma delas os textos (A, mA, V e COM). Sobre essa medição, pode-se afirmar que:

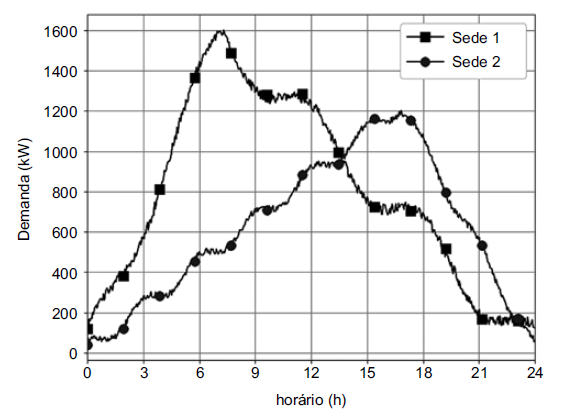

No gráfico, a seguir, são mostradas as curvas de carga de duas sedes de uma indústria ao longo de um dia típico.

(Arquivo pessoal; imagem usada com autorização.)

Na Sede 1, a potência total instalada é de 2,0 MW e na Sede 2 a potência instalada é de 1,5 MW.

Com relação ao fator de demanda das duas instalações, é correto afirmar que

A Figura a seguir mostra o esquema elétrico, montado em laboratório, para medir a resistência interna de uma bateria com valor nominal de 12 volts. O esquema é composto de um voltímetro (V), um amperímetro (A) e um resistor variável.

Em um primeiro ensaio, variando-se o resistor, foi medido no amperímetro a corrente de 2 A e, no voltímetro, a tensão de 11,2 V.

Para confirmar o resultado, foi feito um segundo ensaio, variando-se o resistor. Foram obtidas as seguintes medidas: no amperímetro, a corrente de 3 A, e, no voltímetro, a tensão de 10,8 V.

Com base nos ensaios realizados, o valor, em ohms, da resistência interna da bateria é

Uma fonte senoidal de tensão alimenta uma carga RL com 200 V, RMS. Se a potência dissipada pela carga é 3,2 kW e o fator de potência 0,8, qual é reatância indutiva da carga?
